Q2000 FO Monitor

Teleskopowa Przełącznica Światłowodowa 19" 1U Q-Fiber

System Q2000 FO MONITOR to zestaw urządzeń wspomagających utrzymanie i nadzorowanie optycznych sieci dostępowych i szkieletowych. Nadrzędnym zadaniem systemu jest ciągłe monitorowanie stanu sieci światłowodowej poprzez automatyczne pomiary poziomu mocy sygnału optycznego na początku i na końcu linii światłowodowej. Każda zmiana parametrów sieci, o określoną wartość, powoduje wywołanie alarmu. Całym procesem zarządza system SCADA. Jego główne funkcje obejmują zbieranie aktualnych danych (pomiarów), ich wizualizację, alarmowanie oraz archiwizację danych.

Właściwości:

  • Monitorowanie sieci jedno i wielomodowych,
  • Modułowa struktura umożliwia dowolną konfiguracje,
  • Dostęp do rozproszonych sieci poprzez Internet (TCP/IP),
  • Redundantne zasilanie.

Zastosowanie:

  • Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN, Automatyka.

Schemat funkcyjny:



Zdjęcia:

Q2000 FO MonitorQ2000 FO MonitorQ2000 FO Monitor

Q2000 FO MonitorQ2000 FO MonitorQ2000 FO Monitor
Q2000 FO MonitorQ2000 FO MonitorQ2000 FO Monitor

Jak zamawiać:

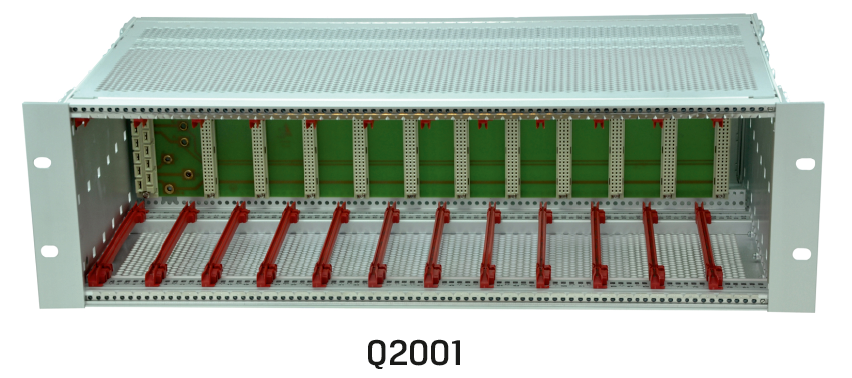

Q2001
Chassis 19” 3U 12 portów, 1 port dla modułu zasilacza Q2601
Q2002 Chassis 19” 3U 12 portów, 2 porty dla modułów zasilacza Q2601

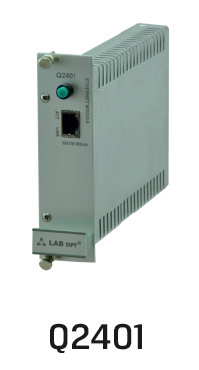

Q2401 Moduł ethernet 10/100TX
Q2402 Moduł ethernet 10/100TX + monitor poziomu mocy optycznej
Q2202 Moduł monitora poziomu mocy optycznej

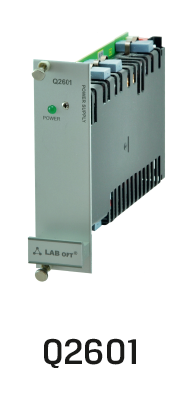

Q2601 Moduł zasilający 90÷254 AC, 12V 8,3A
Q2403 Moduł GPRS
Q2801 Moduł GSM SMS

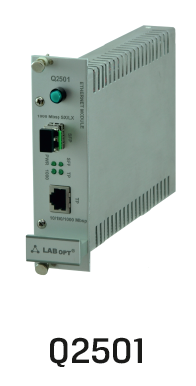

Q2501 Konwerter mediów ethernet 10/100/1000TX-SFP SX/LX
Q2502 Switch ethernet 1x10/100/1000TX + 2xSFP SX/LX

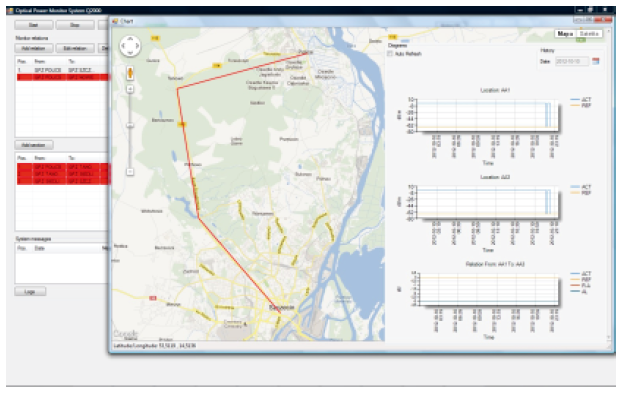

Q2010 Aplikacja FO Monitor

Podstawowe funkcje:

  • Monitorowanie stanu sieci światłowodowych jedno i wielomodowych,
  • Monitorowanie stanu urządzeń nadawczo-odbiorczych (tylko w przypadku wykorzystania sygnału transmisji do monitorowania sieci),
  • Alarmowanie w przypadku przekroczenia zadanych poziomów,
  • Archiwizacja danych przy wykorzystaniu bazy MySQL,
  • Wizualizacja wyników pomiarów na wykresach liniowych,
  • Powiadomienia EMAIL, SMS o zdarzeniach,
  • Wizualizacja sieci przy pomocy mapy GOOGLE.

Wyposażenia standardowe:

  • Kabel zasilający (1 szt)
  • Śruba montażowa M6 (4 szt)
  • Instrukcja (1 szt).

Informacje:

Karta katalogowa nie oddaje wszystkich możliwości Systemu Q2000. Każda sieć światłowodowa charakteryzuje się innymi parametrami. System Q2000 jest uniwersalny i można go zaadaptować do pracy w różnych warunkach. Zapraszamy do prezentacji systemu, jest to najlepsza droga do zapoznania się z możliwościami pomiarowymi jakie oferuje System Q2000.
