Patchcordy i Pigtaile - FC

Pigtail - krótki odcinek jednowłóknowego kabla stacyjnego zakończony tylko z jednego końca wtykiem (półzłączką).


Patchcord - krótki odcinek kabla stacyjnego zakończony obustronnie wtykami (półzłączkami), służący do połączenia urządzeń teletransmisyjnych z przełącznicą światłowodową lub do łączenia przyrządów pomiarowych.



Patchcordy i Pigtaile Jednomodowe FCFC- Monomodowe PC (SM)

Standard polerowania:

  • PC
  • SPC
  • UPC

Rodzaj kabla:

  • Simplex
  • Duplex Zipcord
  • Duplex Round

Średnica Kabla:

  • tuba ø900 µm
  • ø1,8 mm
  • ø2,0 mm
  • ø2,8 mm

Typ włókna:

  • 9/125 µm

Rodzaj włókna:

  • G.652 - włókna o nieprzesuniętej dyspersji
  • G.653 - włókna o przesuniętej dyspersji
  • G.655 - włókna o niezerowej dyspersji
  • G.657A - włókna o małym promieniu gięcia

Ferrula:

  • Materiał ferruli: Ferrula ceramiczna
  • Średnica ferruli: ø2,5 mm
  • Średnica otworu: ø125,5 µm

Parametry transmisyjne:

Tłumienność wtrąceniowa (IL): ≤0,20 dB

Tłumienność odbiciowa (RL):

  • PC ≥40 dB
  • SPC ≥45 dB
  • UPC ≥50 dB

Parametry geometryczne:

  • Promień krzywizny: 7-25 mm
  • Podcięcie/wystawanie: ±50 nm
  • Apex: ≤50 µm

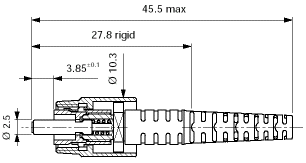

Wymiary geometryczne złącza:


Patchcordy i Pigtaile Jednomodowe FC - schemat




FC- Monomodowe APC (SM)

Standard polerowania:

  • APC 8°
  • APC 9°

Rodzaj kabla:

  • Simplex
  • Duplex Zipcord
  • Duplex Round

Średnica Kabla:

  • tuba ø900 µm
  • ø1,8 mm
  • ø2,0 mm
  • ø2,8 mm

Typ włókna:

  • 9/125 µm

Rodzaj włókna:

  • G.652 - włókna o nieprzesuniętej dyspersji
  • G.653 - włókna o przesuniętej dyspersji
  • G.655 - włókna o niezerowej dyspersji
  • G.657A - włókna o małym promieniu gięcia

Ferrula:

  • Materiał ferruli: Ferrula ceramiczna
  • Średnica ferruli: ø2,5 mm
  • Średnica otworu: ø125 µm

Parametry transmisyjne:

  • Tłumienność wtrąceniowa (IL): ≤0,20 dB
  • Tłumienność odbiciowa (RL): ≥60 dB

Parametry geometryczne:

  • Promień krzywizny: 5-12 mm
  • Podcięcie/wystawanie: ±50 nm
  • Apex: ≤50 µm

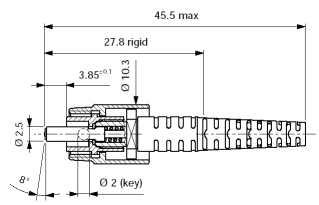

Wymiary geometryczne złącza:

Patchcordy i Pigtaile Jednomodowe FC - schemat


Patchcordy i Pigtaile Jednomodowe FCFC- Mutlimodowe (MM)

Standard polerowania:

  • Flat

Rodzaj kabla:

  • Simplex
  • Duplex Zipcord
  • Duplex Round

Średnica Kabla:

  • tuba ø900 µm
  • ø1,8 mm
  • ø2,0 mm
  • ø2,8 mm

Typ włókna:

  • 50/125 µm
  • 62,5/125 µm

Rodzaj włókna:

  • G.651- włókno wielomodowe OM2, OM3, OM4 [50/125 µm]
  • EIA-492 - włókno wielomodowe OM1 [62,5/125 µm]

Ferrula:

  • Materiał ferruli: Ferrula ceramiczna
  • Średnica ferruli: ø2,5 mm
  • Średnica otworu: ø127 µm

Parametry transmisyjne:

  • Tłumienność wtrąceniowa (IL): ≤0,25 dB

Wymiary geometryczne złącza:

Patchcordy i Pigtaile Jednomodowe FC - schemat
