Kabel światłowodowy FTTH DAC GUSNA

Kabel światłowodowy GUSNA typu DAC (ang. Direct Access Cable) jest to uniwersalny przeciwgryzoniowy kabel z centralną luźną tubą (A/I-DQ(ZN)BH). Przeznaczony jest do instalacji w kanałach, rurach oraz w korytach kablowych. Przystosowany do bezpośredniego układania w ziemi.

Zastosowanie:

  • Telekomunikacja, okablowanie strukturalne, sieci FTTx.

Specyfikacja kabli (zgodna z IEC 60794):

  • Kable GUSNA są dielektryczne, a zatem odporne na wyładowania atmosferyczne i zakłócenia elektromagnetyczne (EMC-safe).
  • Powłoka włókien o Ø 250 ± 15 um.
  • Centralna tuba z wypełnieniem żelowym (nie kapiącym i bez dodatku silikonu). Maksymalnie 24 włóknowa w tubie.
  • Kolory włókien w tubie:
    1 - 12: czerwony - bezbarwny - żółty - niebieski - zielony - fioletowy - brązowy - czarny - pomarańczowy - turkusowy - różowy i biały.
    13 - 24: czerwony* - bezbarwny* - żółty* - niebieski* - zielony* - fioletowy* - brązowy* - szary* - pomarańczowy* - turkusowy* - różowy* i biały* (*-z pierścieniem).
  • Wielofunkcyjne rowingi szklane – przeciwwilgociowe, jako wzmocnienie i ochrona przeciwgryzoniowa
  • Pomarańczowy płaszcz zewnętrzny bezhalogenowy (FRNC/LSNH) i odporny na działanie promieni UV.
  • Identyfikacja oznaczenia występującego na kablach: BELDEN OFC - "typ kabla" - "typ x ilość włókien" + data-, metr- i P / N-CE.
  • Przewidywalna żywotność >30 lat.

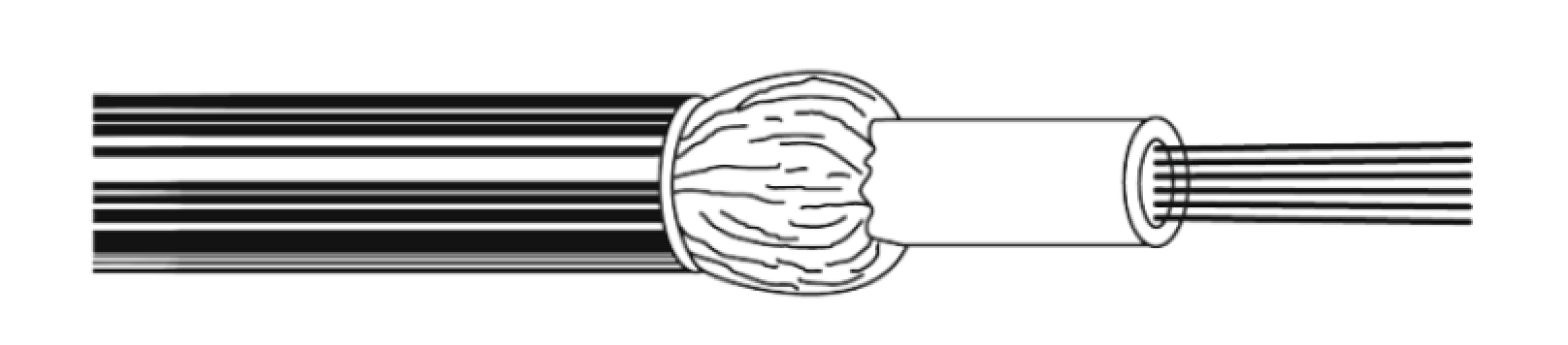

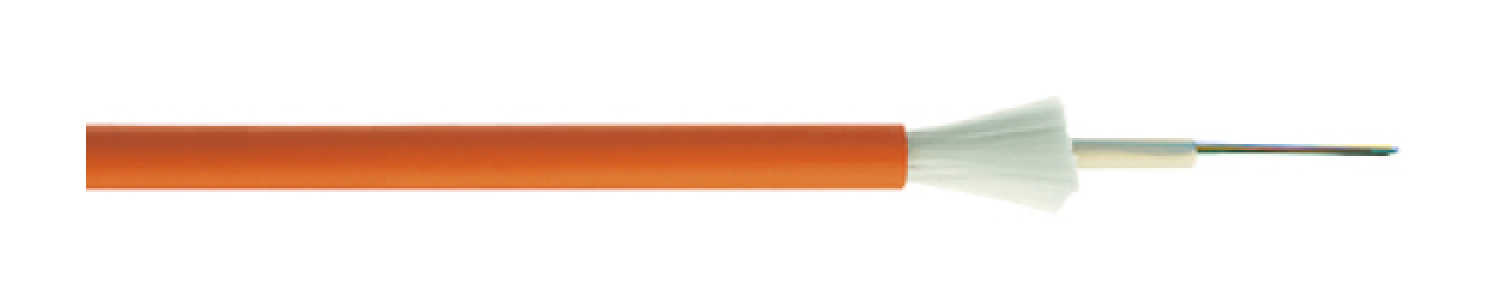

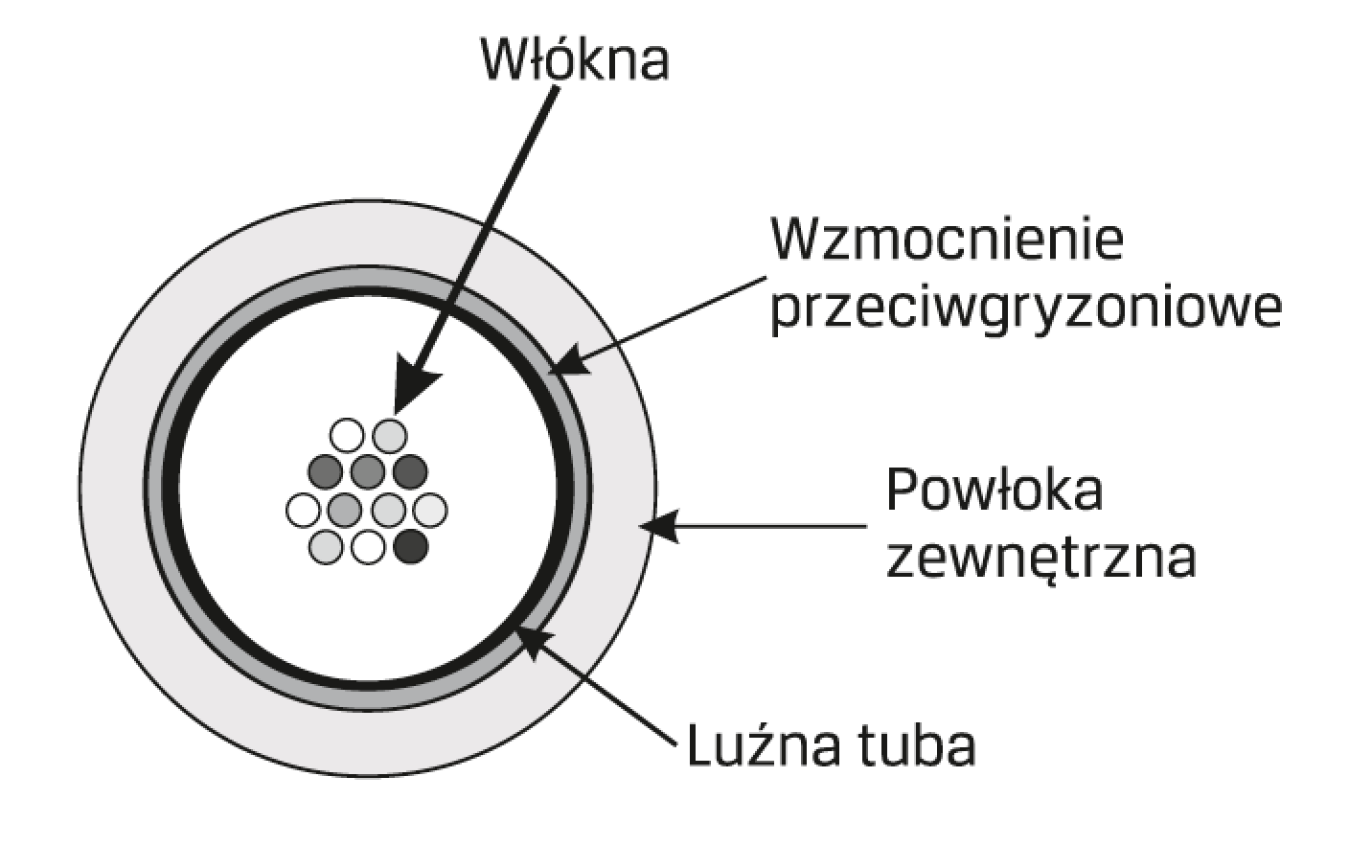

Zdjęcia:

Kabel światłowodowy FTTH DAC GUSNA Kabel światłowodowy FTTH DAC GUSNA Kabel światłowodowy FTTH DAC GUSNA

Parametry mechaniczno-fizyczne:

Temperatury:   Właściwości mechaniczne:

Transport i przechowywanie

Instalacja

Eksploatacja

-30 do +70˚C

-5 do +50˚C

-30 do +70˚C

min. promień zginania



siła ciągnienia

statyczny

dynamiczny

długotrwała

krótka

10 x śred. zew.

15 x śred. zew.

≤700 N

≤1500 N

Odporność na ogień:

  promień gięcia dla włókien i tub
wodoszczelność

> 25 mm

Tak



odporność na płomienie
brak halogenu
brak korozyjnych i

toksycznych gazów

IEC 60332-1

IEC 60754-2

Ø Centralnej tuby (dla max. 24j)

Ø nom./max (mm) (dla max. 24j)

Ob. pożarowe (kJ/m)

Masa (kg/km)

3.3

5.8 / 6.1

550

37



Jak zamawiać:

Typ włókna
2
4
6
8
12 16 24
9/125 ITU G.657.A1 GUSNA02 GUSNA04 GUSNA06 GUSNA08 GUSNA12 GUSNA16 GUSNA24
