Telefonika - Kable uniwersalne, wzmacniane

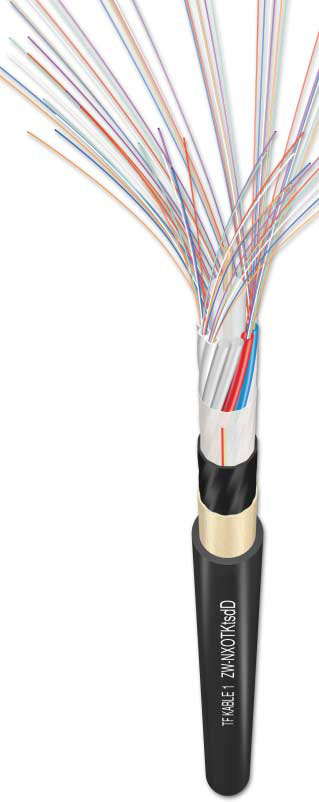

ZW-NXOTKtsdD

Optotelekomunikacyjne kable tubowe wzmacniane, nierozprzestrzeniające płomienia, zewnętrzno-wewnętrzne


NORMA:

  • ZN-TF-11:2001

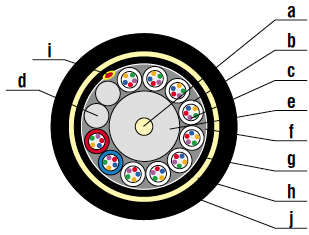

BUDOWA:

(a) CENTRALNY ELEMENT WYTRZYMAŁOŚCIOWY: dielektryczny pręt FRP w powłoce z polietylenu lub bez powłoki,
(b) TUBA: luźna tuba ze światłowodami wypełniona żelem hydrofobowym
(c) WŁÓKNO OPTYCZNE: jednomodowe (J), jednomodowe z niezerową przesuniętą dyspersją (Jn), wielomodowe (G/50), wielomodowe (G/62,5)
(d) WKŁADKA: polietylenowa
(e) OŚRODEK KABLA: tuby lub tuby i wkładki skręcone wokół centralnego elementu wytrzymałościowego; ośrodek składa się z 6, 8, 12 lub 18 elementów
(f) USZCZELNIENIE OŚRODKA: suche
(g) POWŁOKA WEWNĘTRZNA: polietylenowa
(h) WZMOCNIENIE: włókna aramidowe na ośrodku kabla
(i) NITKI: 2 nitki do rozrywania powłoki
(j) POWŁOKA: z tworzywa bezhalogenowego nierozprzestrzeniającego płomienia


RODZAJE KABLI:

ZW-NXOTKtsdD

  • Kabel zewnętrzno-wewnętrzny (ZW-),
  • z zewnętrzną powłoką bezhalogenową (N),
  • z wewnętrzną powloką polietylenową (X),
  • optotelekomunikacyjny (OTK),
  • tubowy (luźna tuba) z suchym uszczelnieniem ośrodka (ts),
  • całkowicie dielektryczny (d),
  • ze wzmocnieniem z włókien aramidowych (D).


W-YnYOTKtsdD (opcja 2)

  • Kabel wewnętrzny (W-),
  • z zewnętrzną powłoką polwinitową nierozprzestrzeniającą płomienia (Yn),
  • z wewnętrzną powloką polwinitową (Y),
  • optotelekomunikacyjny (OTK),
  • tubowy (luźna tuba) z suchym uszczelnieniem ośrodka (ts),
  • całkowicie dielektryczny (d),
  • ze wzmocnieniem z włókien aramidowych (D).


ZASTOSOWANIE I WŁASNOŚCI UŻYTKOWE:

Kable przeznaczone są do transmisji sygnałów cyfrowych i analogowych w całym pasmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach dalekosiężnych, rozległych i lokalnych, w każdej konfiguracji przestrzennej.

Kable tubowe wzmacniane są przystosowane do:
• podwieszania na podporach linii energetycznych trakcji kolejowych i tramwajowych
• podczepiania lub owijania na przewodach odgromowych lub fazowych linii elektroenergetycznych
• układania w tunelach: kolejowych, drogowych, w szybach kopalń
• podwieszania poziomego i pionowego


WŁASNOŚCI UŻYTKOWE:

Kable tubowe wewnętrzne, wzmacniane są:
• w pełni dielektrycznie
• odporne na zakłócenia elektromagnetyczne
• zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody
• mogą być układane w pobliżu instalacji elektrycznych

Dzięki zastosowaniu dielektrycznego centralnego elementu wytrzymałościowego oraz wzmocnienia z włókien aramidowych zespolonych klejem termotopliwym, kable są odporne na działanie naprężeń wzdłużnych i poprzecznych. Zewnętrzna powłoka kabli jest wykonana z materiałów trudnopalnych, może być równocześnie bezhalogenowa. Nadruk metryczny oraz oznakowanie kabli są naniesione na powłoce. Inne oznakowanie na powłoce może być wyspecyfikowane w zamówieniu.


ZAKRES TEMPERATUR:

  • instalacji: -15°C ÷ +60°C
  • transportu i przechowywania: -40°C ÷ +70°C
  • pracy: -40°C ÷ +70°C
