Fan-Out MPO/MTP Q-Fiber

Fan-Out MPO/MTP Q-Fiber to system mechanicznego rozszycia kabla wielowłóknowego. Jedna strona kabla zakończona zostaje złączem wielowłóknowym MPO/MTP, druga strona wykonana jest w postaci wielu złączy jednowłóknowych (np. SC, LC, E2000 itp). Stosując rozszycia Fan-Out można skorzystać z zalet technologii złącz wielowłóknowych bez konieczności zmiany całego systemu (bez konieczności wymiany nadajników). Rozszycie Fan-Out można wykonać na kablach typu ribbon, na kablu płaskim paskowym jak również na kablu okrągłym z luźnymi włóknami.

Właściwości:

  • Dowolna długość (tolerancja dla długości do 10 m: 10cm, powyżej: 1% długości),
  • Pigtaile od strony złącz z ferrulą ceramiczna od 0,3 m do 2 m długości,
  • Pigtaile 0.9 mm w 12 kolorach, pigtaile 2.0 mm w jednym kolorze (pigtaile są numerowane),
  • Kable płaskie (z płaszczem), ribbon (bez płaszcza) oraz okrągłe,
  • Kable LSOH,
  • Ferrula w złączach MPO/MTP termoplastyczna/termoutwardzalna,
  • Do 24 włókien w jednym złączu MPO/MTP,
  • Ceramiczna ferrula złączy LC, SC, ST, FC, MU, E2000, DIN,
  • Zgodność z normami: PN-EN 61754-7, PN-EN 50377-15-1, IEC PAS 61755-3-31, ZN-05/TP SA-044, ZN-96/TPSA-07, PN-EN 50377, IEC 61754, IEC 61755,
  • Zgodność z normą RoHS.

Standard polerowania MPO/MTP:

  • PC (dla złączy MM),
  • APC 8°(dla złączy SM).

Standard polerowania złączy z ferrulą ceramiczną:

  • Flat,
  • PC,
  • UPC,
  • APC 8°,
  • APC 9°.

Zastosowanie:

  • Telekomunikacja,
  • Data Center,
  • Sieci (LAN, MAN, WAN),
  • FTTX,
  • Elementy pomiarowe.

Parametry:



Parametr

Ferrula ceramiczna (SC, ST, FC, LC, MU, E2000, DIN)
MM/PC
SM/PC
SM/APC
Standard Premium Standard Premium Standard Premium
Tłumienność maksymalna [dB] ≤ 0,60 (klasa BM) ≤ 0,25 (klasa B) ≤ 0,5 (klasa C) ≤ 0,25 (klasa B) ≤ 0,5 (klasa C) >≤ 0,25 (klasa B)
Tłumienność typowa [dB] ≤ 0,35 (klasa BM) ≤ 0,12 (klasa B) ≤ 0,25 (klasa C) ≤ 0,12 (klasa B) ≤ 0,25 (klasa C) ≤ 0,12 (klasa B)
Reflektancja [dB] ≥ 20 (klasa 2M) ≥ 26 (klasa 4) ≥ 45 (klasa 2) ≥ 45 (klasa 2) ≥ 60 (klasa 1) ≥ 60 (klasa 1)
Promień krzywizny [mm] 5 ÷ 30 (klasa D) 5 ÷ 30 (klasa C) 5 ÷ 30 (klasa C) 7 ÷ 25 (klasa B) 5 ÷ 12 (klasa C) 5 ÷ 12 (klasa B)
Przesunięcie szczytu [μm] 0 ÷ 50 (klasa D) 0 ÷ 30 (klasa C) 0 ÷ 50 (klasa C) 0 ÷ 50 (klasa B) 0 ÷ 50 (klasa C) 0 ÷ 50 (klasa C)
Przesunięcie kątowe max. [°] 0,6 (klasa D) 0,3 (klasa C) 0,3 (klasa C) 0,2 (klasa B) 0,3 (klasa C) 0,2 (klasa B)
Wystawienie włókna* [nm] -100 ÷ 100**
(klasa D)
-100 ÷ A**
(klasa C)
-100 ÷ A**
(klasa C)
-60 ÷ A**
(klasa B)
-100 ÷ A**
(klasa C)
-60 ÷ A**
(klasa B)





Parametr

Ferrula MT 12F (MPO/MTP)
MM/PC
SM/APC 8
MM/PC
SM/APC 8
Standard Standard Premium (Low Loss) Premium (Low Loss)
Tłumienność maksymalna [dB] ≤ 0,60 (klasa BM) ≤ 0,75 (klasa D) ≤ 0,50 (klasa C) ≤ 0,50 (klasa C)
Tłumienność typowa [dB] ≤ 0,35 (klasa BM) ≤ 0,5 (klasa D) ≤ 0,25 (klasa C) ≤ 0,25 (klasa C)
Reflektancja [dB] ≥ 20 (klasa 2M) ≥ 60 (klasa 1) ≥20 (klasa 2M) ≥ 60 (klasa 1)
Przesunięcie kątowe max. [°] 0,2 0,2 0,2 0,2
Wystawienie włókna* [nm] -3,5 ÷ -1,0* -3,5 ÷ -1,0* -3,5 ÷ -1,0* -3,5 ÷ -1,0*





Parametr

Ferrula MT 24F (MPO/MTP)
MM/PC
SM/APC 8
MM/PC
SM/APC 8
Standard Standard Premium (Low Loss) Premium (Low Loss)
Tłumienność maksymalna [dB] ≤ 1,00 (klasa CM) ≤ 1,00 (klasa D) ≤ 0,60 (klasa BM) ≤ 0,75 (klasa D)
Tłumienność typowa [dB] ≤ 0,50 (klasa CM) ≤ 0,5 (klasa D) ≤ 0,35 (klasa BM) ≤ 0,50 (klasa D)
Reflektancja [dB] ≥ 20 (klasa 2M) ≥ 60 (klasa 1) ≥20 (klasa 2M) ≥ 60 (klasa 1)
Przesunięcie kątowe max. [°] 0,2 0,2 0,2 0,2
Wystawienie włókna* [nm] -3,5 ÷ -1,0* -3,5 ÷ -1,0* -3,5 ÷ -1,0* -3,5 ÷ -1,0*



* ujemna wartość oznacza wystawienie włókna
** wyliczone ze wzoru na podstawie innych parametrów geometrycznych, patrz wymagania techniczne na www.dll.com.pl
*** możliwość zamówienia złącz o innych parametrach, zgodnych ze standardami klienta

Typy złącz:

Fan-Out MPO/MTP Q-Fiber Fan-Out MPO/MTP Q-Fiber

Zdjęcia:

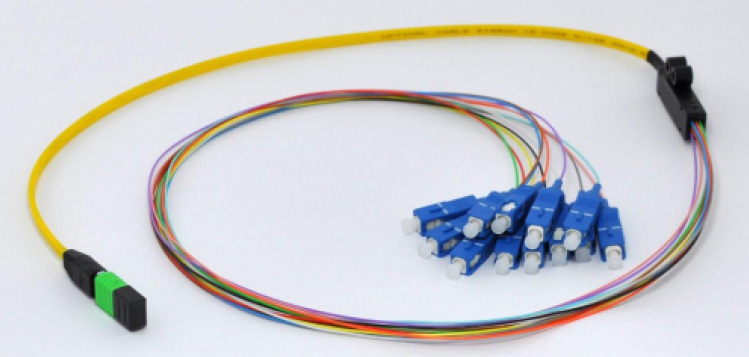

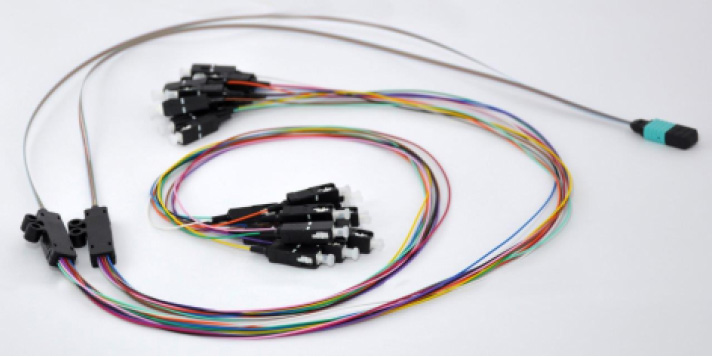

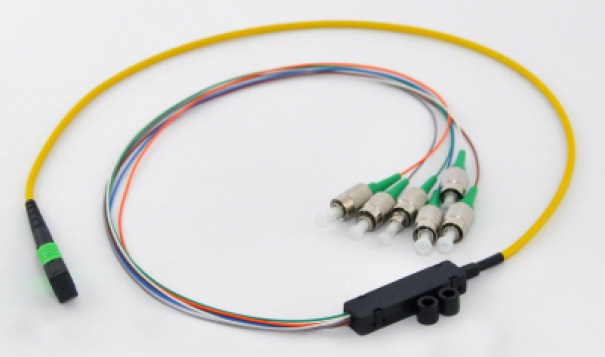

Fan-Out MPO/MTP Q-Fiber Fan-Out MPO/MTP Q-Fiber Fan-Out MPO/MTP Q-Fiber
 Kabel płaski  Kabel ribbon  Kabel okrągły

Jak zamawiać:

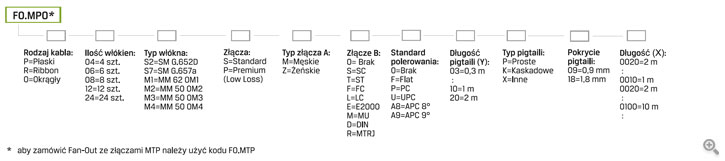

Jak zamawiać

Standardowa konfiguracja 12F:

  • Kabel płaski,
  • Ilość włókien: 12 szt.,
  • Typ włókna: SM G.652D lub MM OM3,
  • Złącze A: MPO z pinami (męskie), typ Standard,
  • Złącze B: SC lub LC, typ Standard,
  • Kolorowe pigtaile długości 60 cm (proste), pokrycie 0,9 mm,
  • Długość rozszycia Fan-Out 100 cm.

Standardowa konfiguracja 24F:

  • Kabel płaski,
  • Ilość włókien: 24 szt.,
  • Typ włókna: SM G.652D lub MM OM3,
  • Złącze A: MPO z pinami (męskie), typ Standard,
  • Złącze B: SC lub LC, typ Standard,
  • Kolorowe pigtaile długości 60 cm (proste), pokrycie 0,9 mm,
  • Długość rozszycia Fan-Out 100 cm.

Informacje:

  • Rozszycie Fan-Out pakowane w woreczek,
  • Do każdego produktu dołączany jest protokół pomiarowy,
  • Kapturki osłonowe na ferrule.

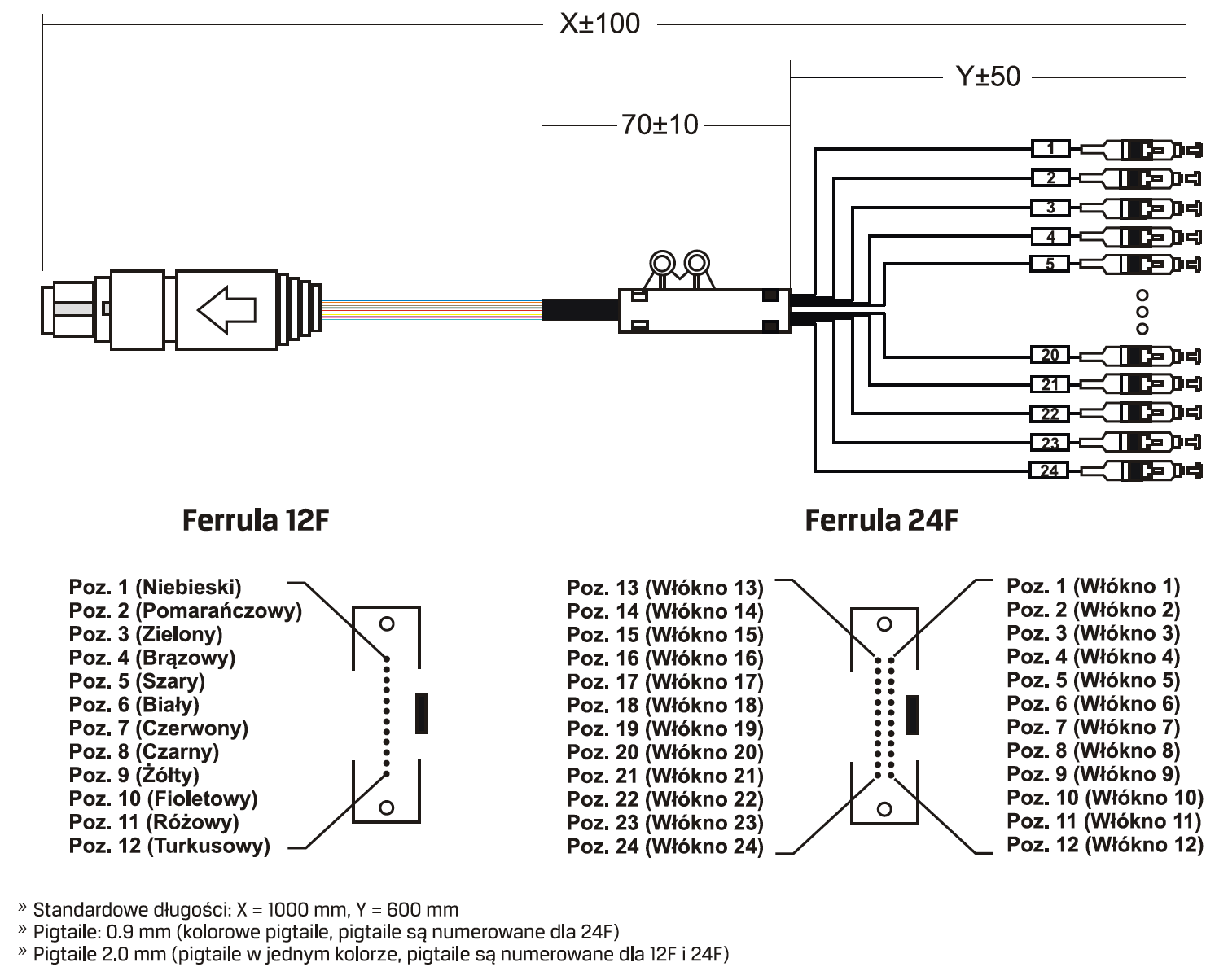

Konfiguracja rozszycia Fan-Out:
