Patchcordy MC (Mode Conditioning) Q-Fiber

Patchcord Mode Conditioning (MC)

Kable typu MODE CONDITIONING (MC) mają zastosowanie w systemach, w których nowoczesne urządzenia aktywne technologii Gigabit Ethernet są łączone za pomocą istniejącego okablowania multimodowego. Pozwalają na zwiększenie dystansu transmisji technologii 1000BASE-LX do 550 m dla kabli OM1. Kable MC to kable duplexowe, na których końcach po stronie transmisji (TX) stosowany jest odcinek kabla jednomodowego. Następnie kabel jednomodowy jest w specjalny sposób łączony z kablem multimodowym, przez co uzyskuje się polepszoną jakość propagacji sygnału w kablu multimodowym. Technologia MC polega na optymalnym wprowadzeniu sygnału ze światłowodu jednomodowego do multimodowego, co uzyskuje się poprzez przesunięcie rdzeni. Sygnał jednomodowy nie jest wprowadzany w osi rdzenia światłowodu multimodowego, ponieważ w takiej sytuacji powstaje wiele równoległych sygnałów, które oddziałują między sobą i powodują tzw. różnicowe opóźnienie międzymodowe (parametr DMD), które ogranicza dystans transmisji.

Właściwości:

  • Dowolna długość (tolerancja dla długości do 3 m: 3%, powyżej: 1%),
  • Dowolne włókno 50/125 μm lub 62,5/125 μm,
  • Kable Duplex Zipcord (I-VH) lub Duplex Round (I-VHH),
  • Średnice kabla od 1,8 do 2,8 mm,
  • Dowolne złącza na końcach: SC, FC, ST, LC, MU, E2000, MT-RJ, DIN, FDDI, inne,
  • Standardy polerowania: FLAT, PC, UPC, APC 8°, APC 9°.

Zastosowanie:

  • Telekomunikacja,
  • CATV,
  • Monitoring,
  • Przemysł,
  • Sieci LAN, MAN, WAN,
  • FTTx, PON.

Zdjęcia:

Patchcord Mode Conditioning (MC)Patchcord Mode Conditioning (MC)Patchcord Mode Conditioning (MC)

Parametry transmisyjne:

  • Tłumienność wtrąceniowa (IL): ≤0,50 dB ,
  • Tłumienność wsteczna (CPR):
    - min 12 dB do max 20 dB dla 50/125 dla długości fali 1310 nm,
    - min 28 dB do max 40 dB dla 62,5/125 dla długości fali 1310 nm,
  • Temteratura pracy: od -40°C do +85°C.

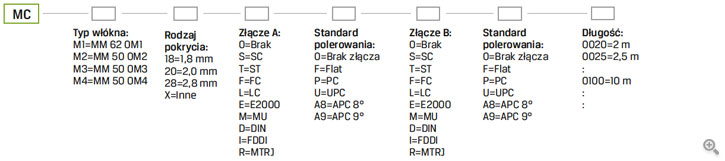

Jak zamawiać:

Patchcord Mode Conditioning (MC) - Jak zamawiać

Informacje:

  • Każdy patchcord MC pakowany w woreczek,
  • Do każdego produktu dołączany jest protokół pomiarowy,
  • Kapturki osłonowe na ferrule,
  • Miejsce spawu zabezpieczone rurką aluminiową i osłoną termokurczliwą.

Pliki do pobrania:
