Pigtaile i Patchcordy G657.B3 Q-Fiber

Patchcordy i Pigtaile G657.B3 Q-Fiber przeznaczone są do zastosowań wewnątrzbudynkowych. Zastosowanie włókna G.657.B3 odpornego na zginanie (minimalny promień gięcia 5 mm) pozwala na szybką i prostą instalację. Powłoka LSZH zapewnia nierozprzestrzenianie się płomieni oraz niepalność. Doskonale nadają się one do układania w wąskich korytach kablowych, przełączania torów optycznych w przełacznicach jak również do połączenia urządzeń transmisyjnych. Każdy produkt wytwarzany jest ściśle z zamówieniem klienta, co powoduje, że patchcordy Q-Fiber mogą być wykonywane w dowolnej konfiguracji.

Właściwości:

  • Dowolna długość (tolerancja dla długości do 3 m: 3%, powyżej: 1%),
  • Kable LSOH,
  • Standardowo kabel koloru białego (żółty na zamówienie),
  • Ceramiczna ferrula złączy,
  • Zgodność z normami ZN-05/TP SA-044, ZN-96/TPSA-07, PN-EN 50377, IEC 61754, IEC 61755,
  • Zgodność z normą RoHS.

Standard polerowania:

  • UPC,
  • APC 8°,
  • APC 9°.

Zastosowanie:

  • Telekomunikacja,
  • CATV,
  • Monitoring,
  • Sieci LAN,
  • FTTx.

Parametry złącz:


Ferrula ceramiczna (SC, ST, FC, LC, MU, E2000, DIN)
SM/PC SM/APC
Standard
Premium Standard Premium
Tłumienność maksymalna [dB] ≤ 0,5 (klasa C) ≤ 0,25 (klasa B) ≤ 0,5 (klasa C) ≤ 0,25 (klasa B)
Tłumienność typowa [dB] ≤ 0,25 (klasa C) ≤ 0,12 (klasa B) ≤ 0,25 (klasa C) ≤ 0,12 (klasa B)
Reflektancja [dB] ≥ 45 (klasa 2) ≥ 45 (klasa 2) ≥ 60 (klasa 1) ≥ 60 (klasa 1)
Promień krzywizny [mm] 5 ÷ 30 (klasa C) 7 ÷ 25 (klasa B) 5 ÷ 12 (klasa C) 5 ÷ 12 (klasa B)
Przesunięcie szczytu [µm] 0 ÷ 50 (klasa C) 0 ÷ 50 (klasa B) 0 ÷ 50 (klasa C) 0 ÷ 50 (klasa B)
Przesunięcie kątowe max. [°] 0,3 (klasa C) 0,2 (klasa B) 0,3 (klasa C) 0,2 (klasa B)
Wystawienie włókna* [nm] -100 ÷ A** (klasa C) -60 ÷ A** (klasa B) -100 ÷ A** (klasa C) -60 ÷ A** (klasa B)

* ujemna wartość oznacza wystawienie włókna
** wyliczone ze wzoru na podstawie innych parametrów geometrycznych, patrz wymagania techniczne na www.dll.com.pl
*** możliwość zamówienia złącz o innych parametrach, zgodnych ze standardami klienta

Parametry mechaniczne kabla z włóknem G657.B3:

Parametry 2.0 simplex
3.0 simplex 2.0 duplex 3.0 duplex
Maksymalne naprężenie (długotrwałe) [N] 60 80 100 160
Maksymalne naprężenie (krótkotrwałe) [N] 100 150 200 300
Odporność na zgniatanie (długotrwała) [N/10cm] 100 100 200 200
Odporność na zgniatanie (krótkotrwała) [N/10cm]
500 500 1000 1000
Minimalny promień gięcia (dynamiczny) [mm] 30 30 30 30
Minimalny promień gięcia (statyczny)[mm] 15 15 15 15
Temperatura instalacji [°C] -20 ÷ 60 -20 ÷ 60 -20 ÷ 60 -20 ÷ 60
Temperatura pracy [°C] -20 ÷ 60 -20 ÷ 60 -20 ÷ 60 -20 ÷ 60
Temperatura składowania [°C] -20 ÷ 60 -20 ÷ 60 -20 ÷ 60 -20 ÷ 60

Parametry włókna G657.B3:

  • Tłumienie (max.) dla fali 1310nm: ≤ 0,4 dB,
  • Tłumienie (max.) dla fali 1550nm: ≤ 0,3 dB,
  • Tłumienie jednego okręgu o promieniu 5 mm dla fali 1550 nm: ≤ 0,10 dB,
  • Tłumienie jednego okręgu o promieniu 5 mm dla fali 1625 nm: ≤ 0,25 dB,
  • Tłumienie jednego okręgu o promieniu 7,5 mm dla fali 1550 nm: ≤ 0,07 dB,
  • Tłumienie jednego okręgu o promieniu 7,5 mm dla fali 1625 nm: ≤ 0,15 dB,
  • Tłumienie jednego okręgu o promieniu 10 mm dla fali 1550 nm: ≤ 0,03 dB,
  • Tłumienie jednego okręgu o promieniu 10 mm dla fali 1625 nm: ≤ 0,06 dB.

Zdjęcia:

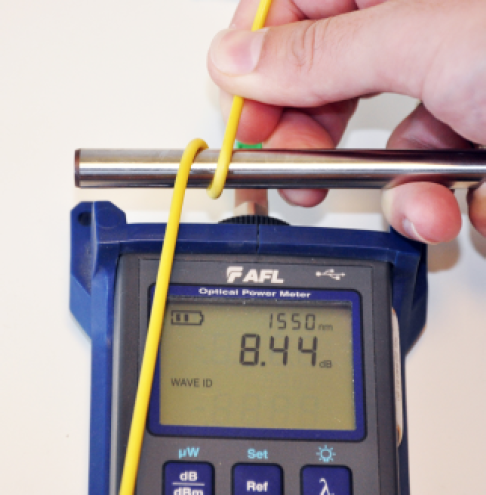

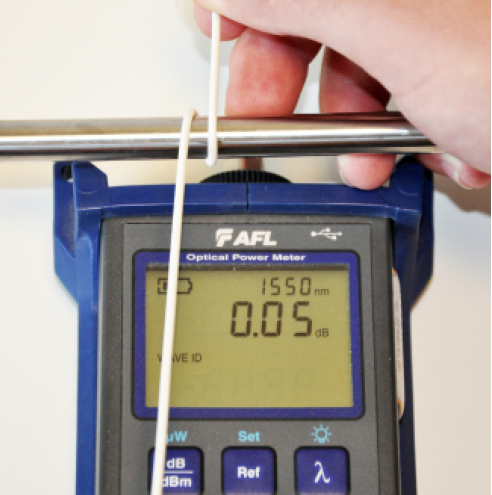

 G657.B3  G652.D

Typy złącz:

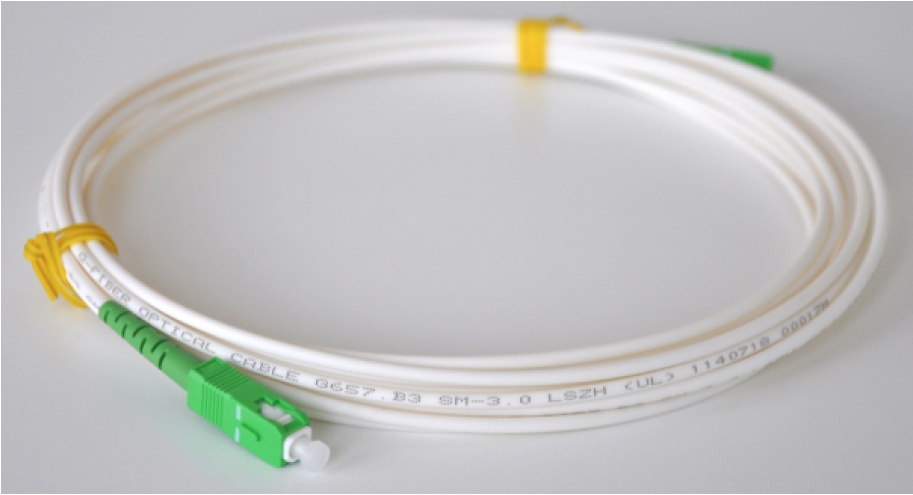

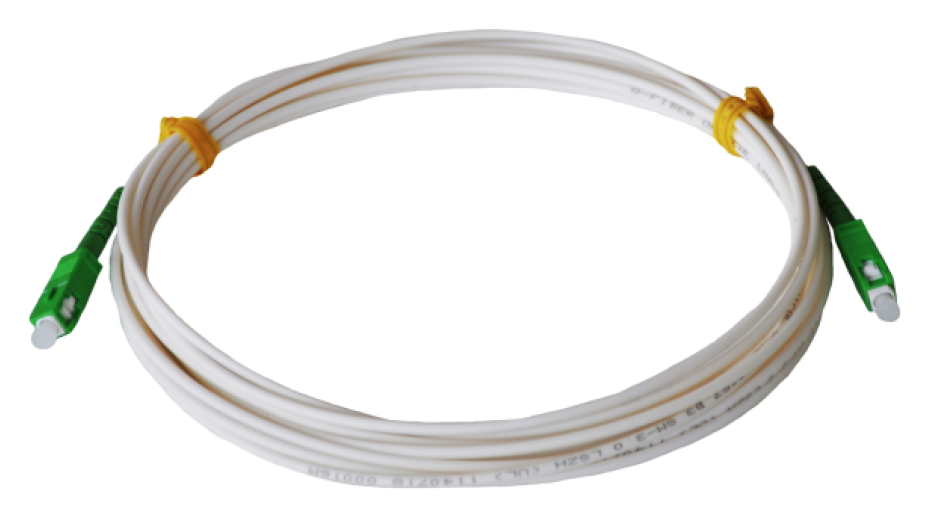

Patchcordy i Pigtaile Q-Fiber - Złącze STPatchcordy i Pigtaile Q-Fiber - Złącze FCPatchcordy i Pigtaile Q-Fiber - Złącze SCPatchcordy i Pigtaile Q-Fiber - Złącze LC

Patchcordy i Pigtaile Q-Fiber - Złącze MUPatchcordy i Pigtaile Q-Fiber - Złącze E2000Patchcordy i Pigtaile Q-Fiber - Złącze DIN

Jak zamawiać:

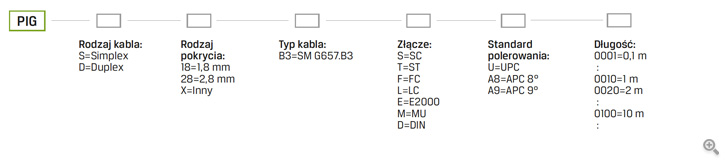

Pigtaile - Jak zamawiać

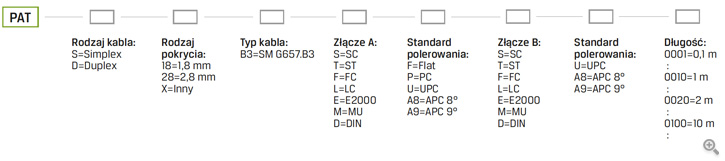

Patchcordy - Jak zamawiać

Informacje:

  • Pigtail / Patchcord pakowany w woreczek,
  • Do każdego produktu dołączany jest protokół pomiarowy,
  • Kapturki osłonowe na ferrule.
