Osłonki spawów V20 i V24

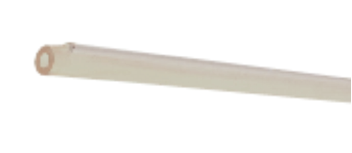

Osłonki Spawów Światłowodowych

Osłonki Spawów Światłowodowych znalazły zastosowanie niemal we wszystkich dziedzinach techniki światłowodowej. Używane są do zabezpieczania połączeń w mufach hermetycznych, przełącznicach panelowych, stojakowych oraz wiszących. Doskonałe właściwości klimatyczno-termiczne predysponują je do stosowania zarówno w pomieszczeniach zamkniętych, jak i otwartych. Na etapie projektowania, za główne cele postawiono sobie: pełną ochronę spawanych włókien światłowodowych, mały rozmiar po obkurczeniu, krótki czas instalacji. W procesie produkcji zwrócono również uwagę na wstępne obkurczenie końcówek tak, aby wyeliminować przerwę pomiędzy powłokami. Zabezpiecza to osłonkę przed wypadaniem drucika wzmacniającego oraz ułatwia wprowadzanie włókna światłowodowego. Produkty finalne sprawdzane są pod kątem zgodności z wymaganiami określonymi w normie GR-1380-CORE Telcordia Technologies Inc oraz ZN-96 TPSA-006 Telekomunikacji Polskiej. Produkowane termokurczliwe osłonki spawów światłowodowych w pełni zabezpieczają spawane włókna światłowodowe. Nie wprowadzają dodatkowych strat mocy optycznej, chronią przed urazami mechanicznymi, zanieczyszczeniami oraz czynnikami klimatycznymi.

Zastosowanie:

  • Telekomunikacja, Data Center, Przemysł, Sieci LAN, MAN, WAN, FTTX, PON.

Dostępne kolory:

00

01

02

03

04

05

06

- przezroczysty

- czarny

- brązowy

- czerwony

- pomarańczowy

- żółty

- zielony

07

08

09

10

11

12

- niebieski

- fioletowy

- szary

- biały

- różowy

- mors

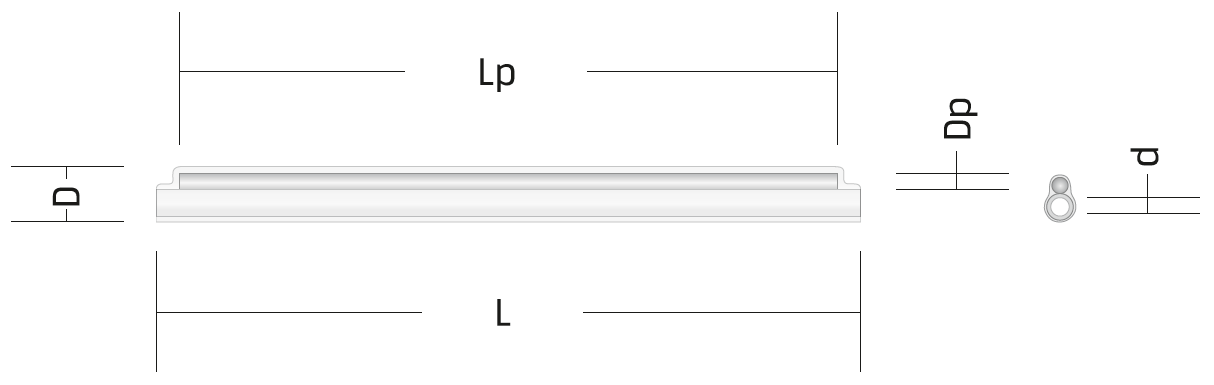

Wymiary

Osłonki Spawów Światłowodowych



L - długość osłonki po obkurczeniu
Lp - długość drucika wzmacniającego
D - średnica osłonki po obkurczeniu
Dp - średnica drucika wzmacniającego
d - średnica otworu wewnętrznego przed obkurczeniem

Osłonki V20:

 Oznaczenie art.
   L    Lp   D    Dp    d
V20-20-XX**   20   20   2   0.75   1.2
V20-25-XX**   25   21   2   0.75   1.2
V20-30-XX**   30   26   2   0.75   1.2
V20-35-XX**   35   31   2   0.75   1.2
V20-40-XX**   40   36   2   0.75   1.2
V20-45-XX**   45   41   2   0.75   1.2 < najbardziej popularne
V20-50-XX**   50   46   2   0.75   1.2
V20-61 -XX**   61   57   2   0.75   1.2

Osłonki V24:

 Oznaczenie art.
   L    Lp   D    Dp    d
V24-25-XX**   25   21   2.4   1   1.4
V24-30-XX**   30   26   2.4   1   1.4
V24-35-XX**   35   31   2.4   1   1.4
V24-40-XX**   40   36   2.4   1   1.4
V24-45-XX**   45   41   2.4   1   1.4 < najbardziej popularne
V24-50-XX**   50   46   2.4   1   1.4
V24-61-XX**   61   57   2.4   1   1.4 < najbardziej popularne
V24-100 -XX**   100   96   2.4   1   1.4
* Inne rozmiary na specjalne zamówienie. Wszystkie wymiary w mm.
** XX - Kolor osłonki

Właściwości Osłonek V20:

  • Średnica zewnętrzna osłonki po obkurczeniu: 2 mm +/- 0,2 mm,
  • Średnica otworu osłonki przed obkurczeniem: 1,2 mm,
  • Średnica drucika wzmacniającego: 0,75 mm,
  • Minimalna temperatura obkurczania: 110 °C,
  • Maksymalny czas obkurczania: 60 sekund,
  • Standardowy kolor: przezroczysty,
  • Produkt spełnia normy: UL224, MIL-I-23053, GR-1380-CORE,
  • Produkt spełnia wymogi Unijnej Dyrektywy RoHS,
  • Pakowanie: w woreczki strunowe po 100 sztuk.

Właściwości Osłonek V24:

  • Średnica zewnętrzna osłonki po obkurczeniu: 2,4 mm +/- 0,2 mm,
  • Średnica otworu osłonki przed obkurczeniem: 1,4 mm,
  • Średnica drucika wzmacniającego: 1 mm,
  • Minimalna temperatura obkurczania: 110 °C,
  • Maksymalny czas obkurczania: 60 sekund,
  • Standardowy kolor: przezroczysty,
  • Produkt spełnia normy: UL224, MIL-I-23053, GR-1380-CORE,
  • Produkt spełnia wymogi Unijnej Dyrektywy RoHS,
  • Pakowanie: w woreczki strunowe po 100 sztuk.
