Cross Link Q-Fiber

Cross Link Q-Fiber

Cross Link Q-Fiber to mechaniczny system rozszycia kabli światłowodowych wykorzystywany do szybkiego i wygodnego budowania relacji światłowodowych pomiędzy Szafami Serwerowymi (Data Center). Można go również wykorzystać do łączenia Punktów dystrybucyjnych oraz punktów lokalnych. Kompaktowe rozwiązanie umożliwia wykorzystanie do 12 połączeń typu LC w jednym module. W chassis 19” 1U można zainstalować do 8 modułów, co daje 96 połączeń światłowodywch. Moduły mogą być wyposażone w uchwyty zewnętrzne UZCL, dzięki czemu można je zamontować na ścianie, w szafie energetycznej, na obudowie maszyny itp. Uniwersalne rozwiązanie umożliwia zastosowanie kabli jednomodowych, jak i multimodowych z powłokami PE, LSOH oraz E30, E90 i E180.

Właściwości:

  • Dowolna ilość wyprowadzeń od 1 do 12 po obu stronach kabla,
  • Dowolna długość i typ kabla,
  • Możliwość wyboru adapterów: LC (MM), LC/PC (SM), LC/APC (SM),
  • Standardy polerowania: PC, UPC, APC 8°,
  • Niska tłumienność,
  • Wysoka reflektancja,

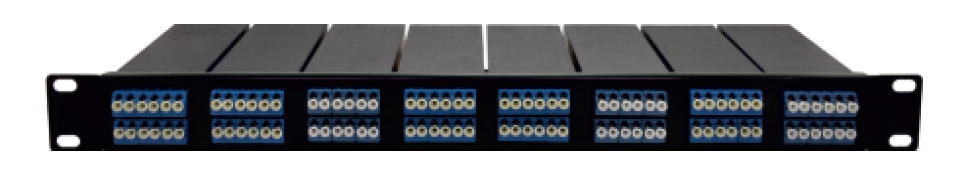

  • Możliwość zakończenia do 96 włókien w obudowie Chassis 1U,
  • Możliwość montażu naściennego (wykorzystując uchwyty UZCL),
  • Dostępne kolory: czarny, srebrny.

Zastosowanie:

  • Telekomunikacja,
  • Data Center,
  • Przemysł,
  • Sieci LAN, MAN, WAN,
  • FTTX, PON.

Zdjęcia:

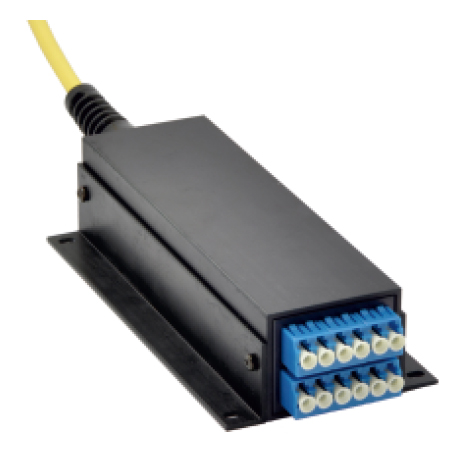

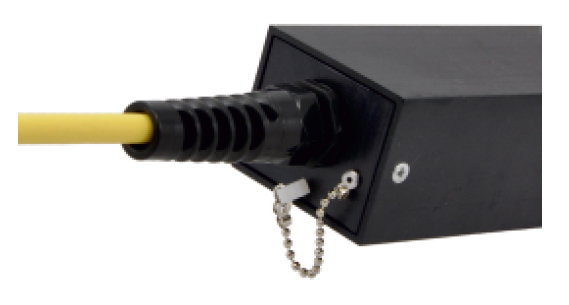

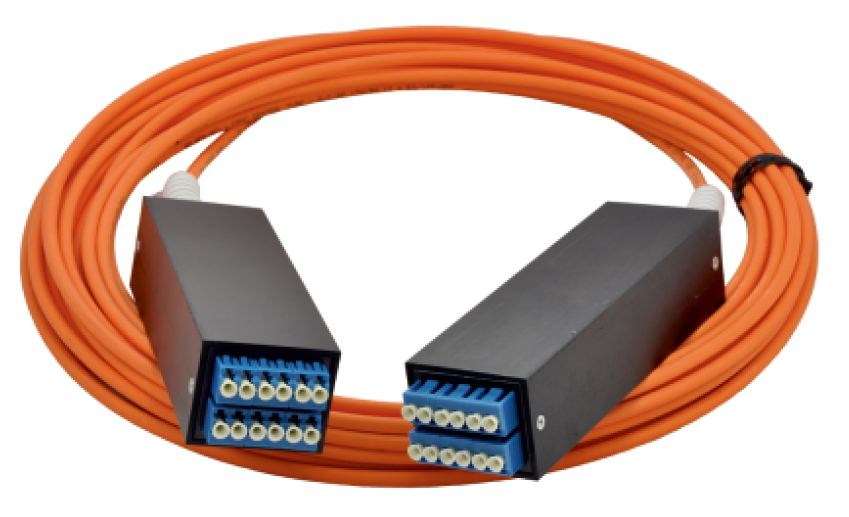

Cross Link Q-FiberCross Link Q-FiberCross Link Q-FiberCross Link Q-Fiber

Parametry:

Typ: Cross Link
Max. ilość włókien: 12
Ilość włókien w Chassis 1U:    96

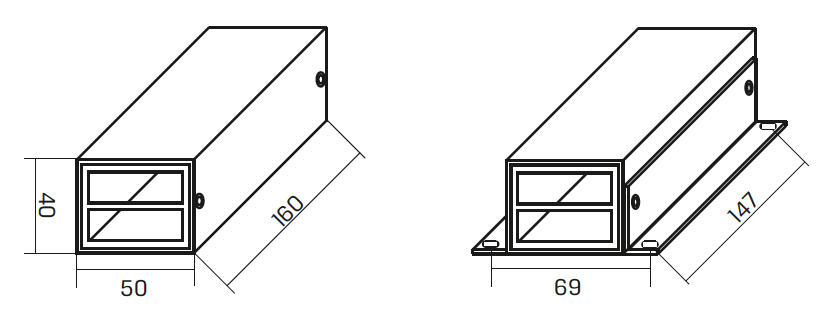

Wymiary: 160x50x40 [mm] dł. x szer. x wys.
Montaż naścienny: Kołki 4x20 mm (rozstaw 147x69 mm)
Max. średnica kabla: 10 mm
Max. siła ciągnienia: 500 N

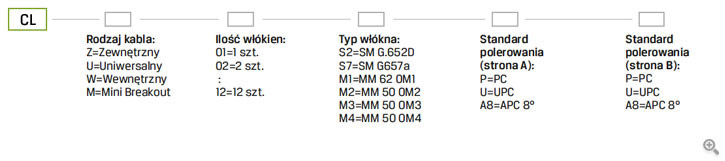

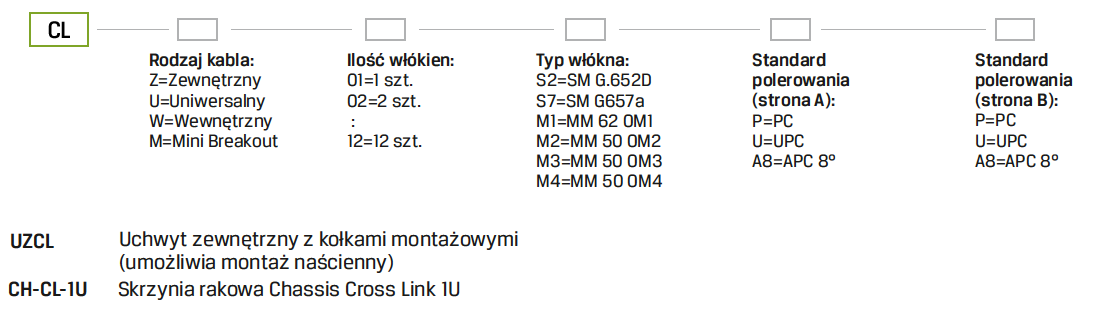

Jak zamawiać:

Cross Link Q-Fiber

UZCL Uchwyt zewnętrzny z kołkami montażowymi (umożliwia montaż naścienny)
CH-CL-1U   Skrzynia rakowa Chassis Cross Link 1U

Informacje:

  • Do każdego produktu dołączany jest protokół pomiarowy,
  • Możliwość zabezpieczenia kabla peszlem,
  • Każdy produkt wykonywany jest ściśle z zamówieniem klienta,
  • Możliwość wykonania hybrydy Cross Link - Fiber Quick.
