Złącza światłowodowe SC- SOC Q-Fiber

Złącza światłowodowe SC - SOC Q-Fiber to innowacyjne rozwiązanie stworzone na potrzeby sieci FTTX. Dzięki swojej niewielkiej budowie (39mm) złącze SC-SOC pełni funkcję pigtaila o "zerowej" długości, umożliwniając bezpośrednie zakończenie kabla klienckiego złączem oraz wpięcie go do urządzenia lub gniazdka abonenckiego bez konieczności stosowania dodatkowych punktów rozdzielczych. Instalacja przebiega bardzo szybko, bez zbędnego montażu skrzynek rozdzielczych. Jest to też oszczędność w budżecie mocy dla takiej sieci z czym często borykają się projektanci i instalatorzy rozwiązań FTTX. Najważniejszym elementem złącza jest wypolerowana w warunkach laboratoryjnych ferrulia z wyprowadzonym włóknem. Fabrycznie zarobione włókno wystaje tylko nieznacznie poza ferrule co sprawia, że miejsce spawania zostaje ukryte pod obudową złącza światłowodowego, dając efekt spawu „ukrytego”.

Właściwości:

  • Ceramiczna ferrula złącza,
  • Zgodność z normami ZN-05/TP SA-044, ZN-96/TPSA-07, IEC 61754-4, IEC 61755,
  • Zgodność z normą RoHS.

Standard polerowania:

  • APC 8°.

Zastosowanie:

  • Telekomunikacja, CATV, Monitoring, Przemysł, Sieci (LAN, MAN, WAN), FTTX.

Parametry:



Parametr

Ferrula ceramiczna (SC)
SM/APC
Standard Premium
Tłumienność maksymalna [dB] ≤ 0,5 (klasa C) ≤ 0,25 (klasa B)
Tłumienność typowa [dB] ≤ 0,25 (klasa C) ≤ 0,12 (klasa B)
Reflektancja [dB] ≥ 60 (klasa 1) ≥ 60 (klasa 1)
Promień krzywizny [mm] 5 ÷ -12 (klasa C)
5 ÷ -12 (klasa B)
Przesunięcie szczytu [µm] 0 ÷ 50 (klasa C)
0 ÷ 50 (klasa B)
Przesunięcie kątowe max. [°] 0,3 (klasa C)
0,2 (klasa B)
Wystawienie włókna* [nm] -100 ÷ A** (klasa C)
-60 ÷ A** (klasa B)

* ujemna wartość oznacza wystawienie włókna
** wyliczone ze wzoru na podstawie innych parametrów geometrycznych

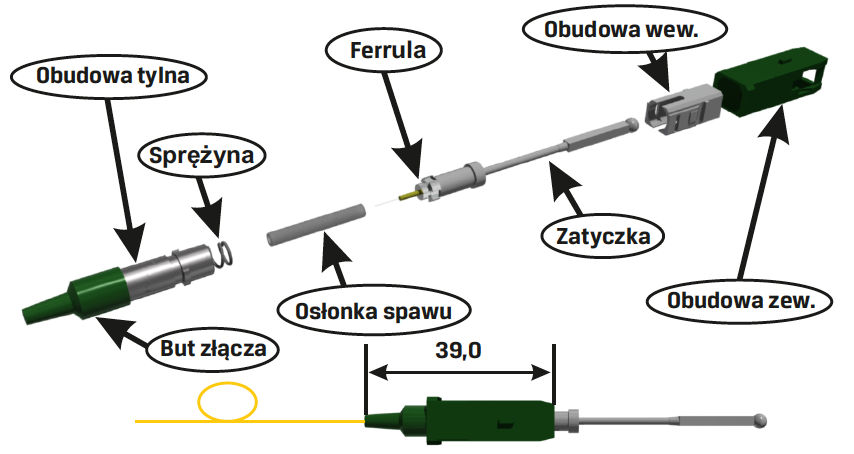

Budowa złącza SC-SOC:

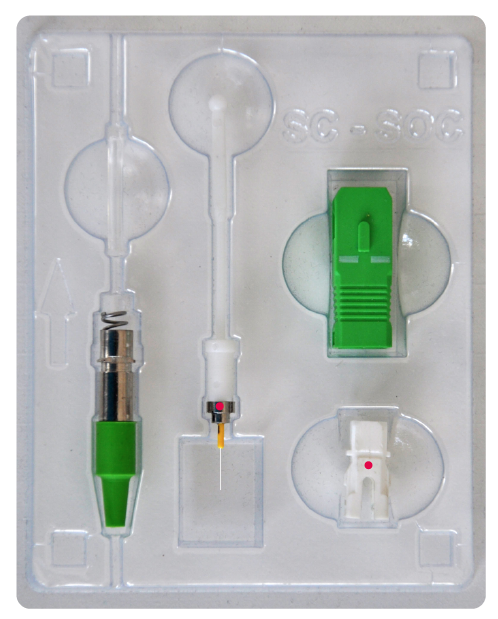

Zdjęcia:

Jak zamawiać:

SC-SOC   -   Złącze światłowodowe SC - SOC APC

Wyposażenie dodatkowe:

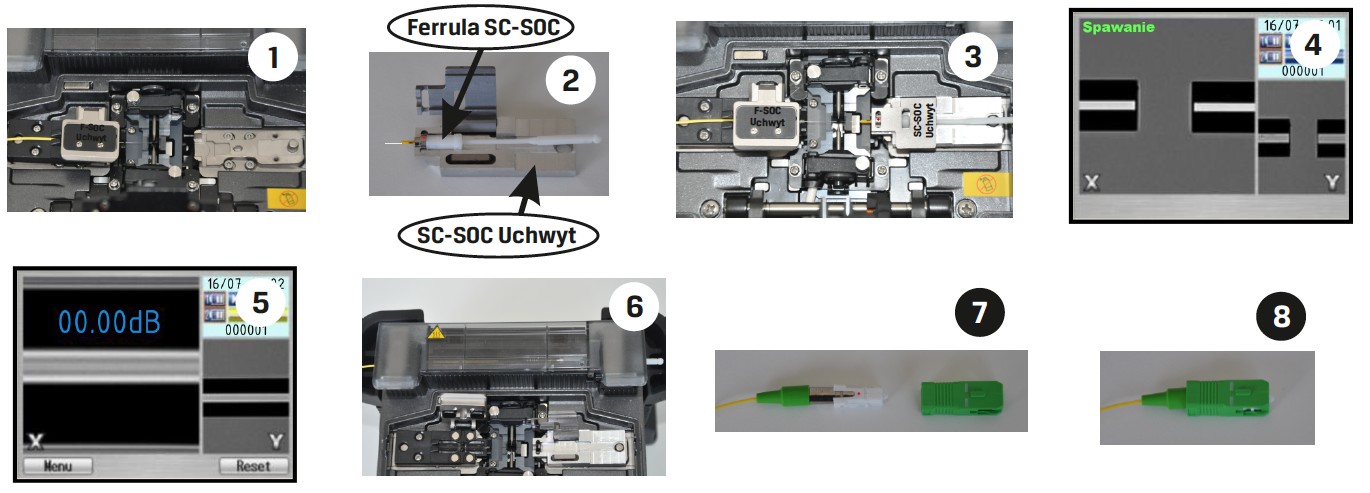

  • SC -SOC Uchwyt - dedykowany uchwyt do spawarki na złącze SC - SOC,
  • F - SOC Uchwyt - wymienny uchwyt do spawarki/nożyka na włókno.

Pliki do pobrania:
