System ONE CLICK

Budowa sieci światłowodowych w Systemie ONE CLICK

Podstawowe cechy Systemu ONE CLICK

Głównym założeniem w trakcie opracowywania systemu ONE CLICK, przez inżynierów firmy DLL Partner, było stworzenie rozwiązania które zaoszczędzi czas i miejsce podczas projektowania, budowy, rozbudowy i utrzymania sieci światłowodowych.

Oszczędność czasu

Użytkownik dostaje niezwykle prosty w użyciu produkt który może zainstalować i uruchomić sam w przeciągu paru minut. Proces budowy sieci światłowodowej w systemie ONE CLICK zoptymalizowany został do minimum. System ONE CLICK eliminuje wiele tradycyjnych, czasochłonnych etapów budowy sieci światłowodowych takich jak:

  • Zaprojektowanie sieci światłowodowej,
  • Skompletowanie i zmówienie wszystkich niezbędnych, odpowiednich materiałów,
  • Znalezienie i umówienie instalatora sieci światłowodowych,
  • Niejednokrotnie, uzyskanie przepustek dla instalatorów oraz przeprowadzenie szkolenia BHP
  • Wykonanie prac z rozszyciem i spawaniem kabli światłowodowych,
  • Testy i pomiary OTDR wykonanej sieci światłowodowej,

Rozwiązanie eliminuje wszystkie powyższe czynności i sprowadza budowę sieci światłowodowej do wyboru gotowych modułów i kabli światłowodowych wykonanych w Systemie ONE CLICK. Użytkownik układa kable i podłącza moduły we własnym zakresie w czasie dla niego najbardziej dogodnym. Sieć światłowodowa jest gotowa do użytku zaraz po połączeniu kabli światłowodowych z modułami ONE CLICK.

Oszczędność miejsca

Projektowane moduły mają zajmować jak najmniej miejsca w szafach rack 19", szafach sterowniczych czy rozdzielnicach elektrycznych. Najmniejszy moduł ONE CLICK ODF Tiny mieści się w modułowej rozdzielnicy elektrycznej zajmując zaledwie 2 MOD. Kolejnym udoskonaleniem, oszczędzającą miejsce w szafie rack 19", jest system HD. Cztery moduły ONE CLICK HD, do 24 portów typu LC każdy, wykonane w różnych standardach światłowodowych, SM czy MM, można zainstalowanie w przestrzeni 1U 19". Inną możliwością jest użycie systemu ONE CLICK CROSS LINK. Rozwiązanie to umożliwia zainstalowanie 8 różnych modułów, do 12 portów typu LC każdy, w przestrzeni 1U 19". (Zdj. 1)

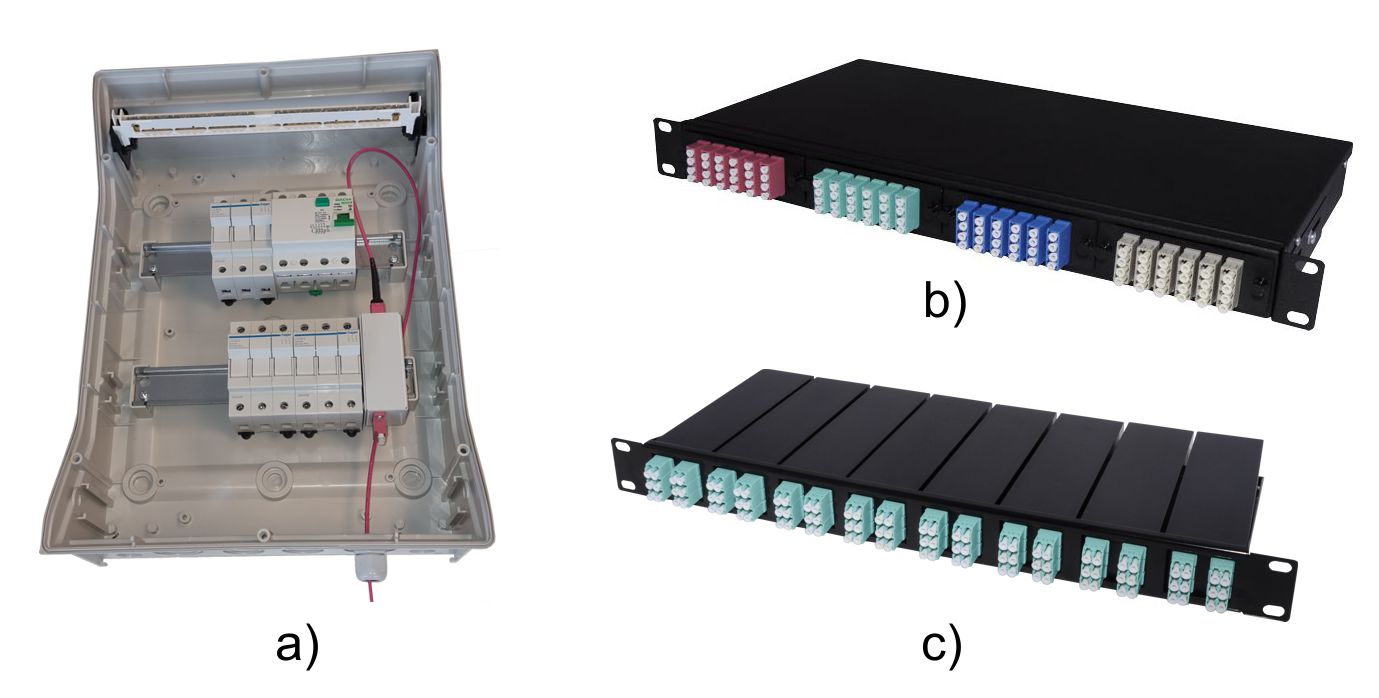

Zdj. 1. a) Moduł ONE CLICK ODF Tiny zainstalowany w modułowej rozdzielnicy elektrycznej.
b) Chassis HD 19" 1U wyposażone w moduły HD ONE CLICK SM, MM OM2, MM OM3 i MM OM4.
c) Chassis CROSS LINK 19" 1U wyposażone w moduły CROSS LINK ONE CLICK MM OM3.



Opis Systemu ONE CLICK

       System ONE CLICK to profesjonalne rozwiązanie
umożliwiające szybką budowę sieci światłowodowej bez specjalistycznych narzędzi takich jak spawarka światłowodowa czy reflektometr OTDR. Projektowanie i budowa sieci światłowodowych ograniczona została do wyboru modułów, rodzaju i długości kabla. Połączenie pomiędzy modułami jest realizowane przy wykorzystaniu dedykowanych kabli światłowodowych zakończonych złączami MPO (Zdj. 2). W zależności od potrzeb do wyboru są kabla do 12 i do 24 włókien z odpowiednio zainstalowanymi złączami 12 lub 24 portowymi. Użytkownik ma do dyspozycji wszystkie rodzaje włókien światłowodowych dostępne na rynku w ilości od 1 do 24 w jednym kablu.

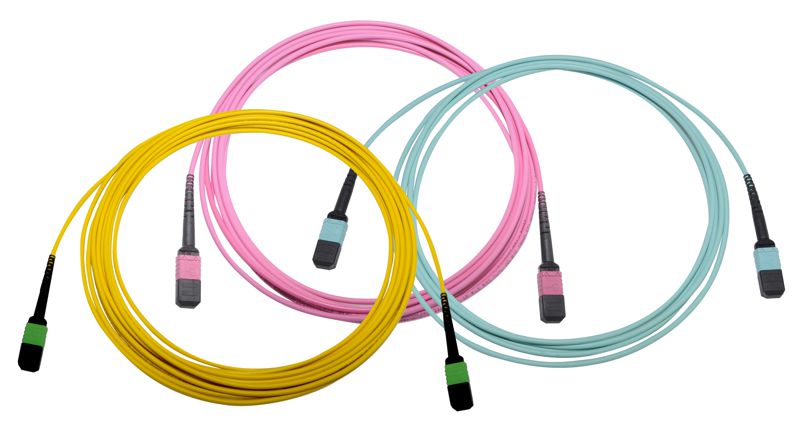

Zdj. 2. Kabel zakończony złączami MPO

Wewnątrz modułów zostały zainstalowane przejściówki MPO-LC zastępujące spawy światłowodowe (Zdj.3).

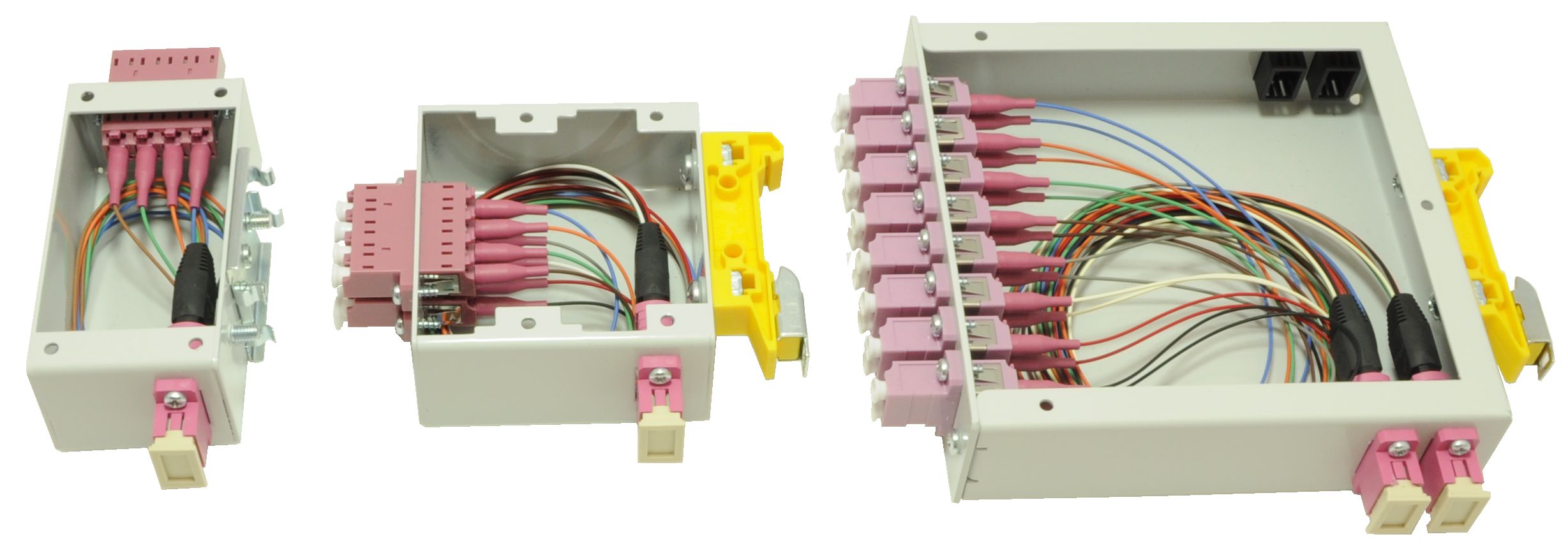

Zdj. 3. Budowa modułu ONE CLICK.

Połączenie kabla z modułem realizowane jest poprzez jedno kliknięcie / połączenie złącza MPO z adapterem zainstalowanym w obudowie modułu (Zdj.4).

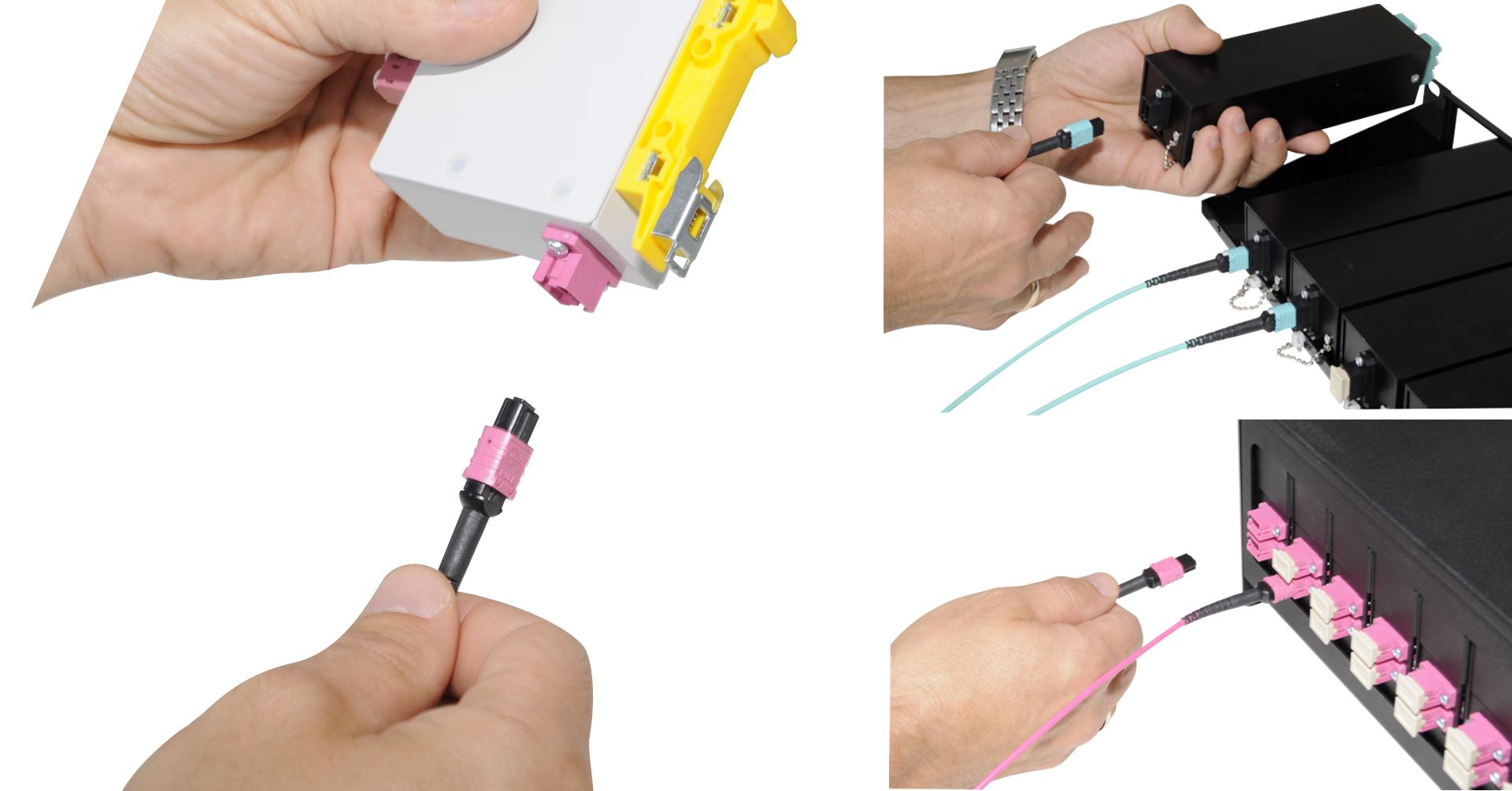

Zdj. 4. Sposób łączenia kabla z modułami.

Użytkownik ma do wyboru szeroki wachlarz modułów ONE CLICK umożliwiających wyprowadzenie od 1 do 48 połączeń typu LC, przygotowane do montażu na ścianie, na szynie TS35 (Zdj.5) lub w szafie RACK 19” (Zdj. 6).



Zdjęcia:



  a)                            b)                                c)                                             d)



 Zdj. 5. Moduły ONE CLICK montowane na ścianie lub na szynie TS35.

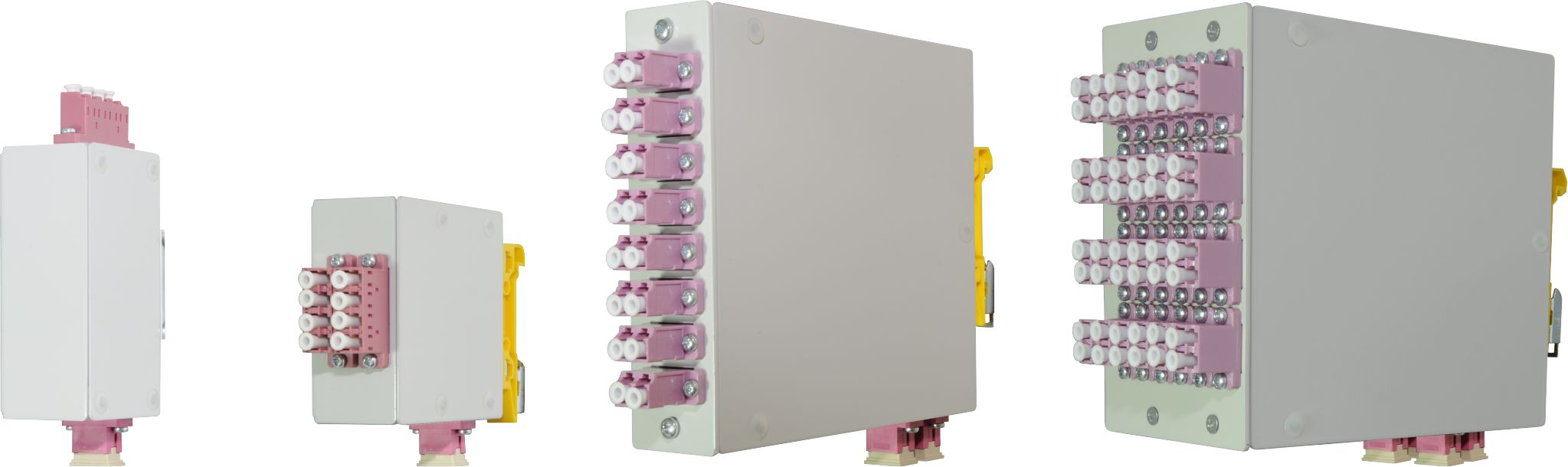

a) ODF-DIN Tiny, b) ODF-DIN Mini, c) ODF-DIN, d) ODF-DIN Double







                                                   a)                                                                                                                               b)

                    Zdj. 6. Moduły ONE CLICK montowane w szafie RACK 19"

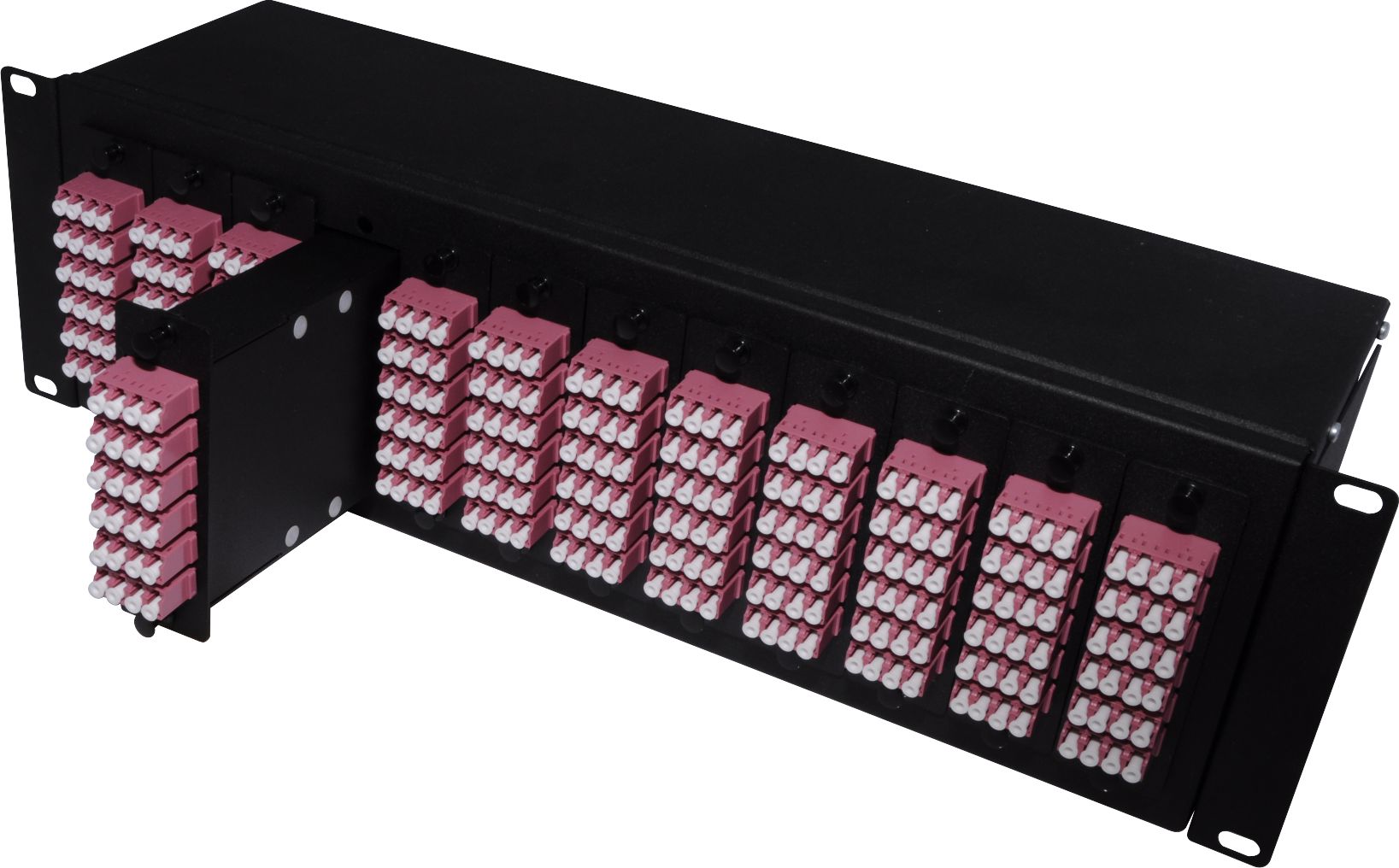

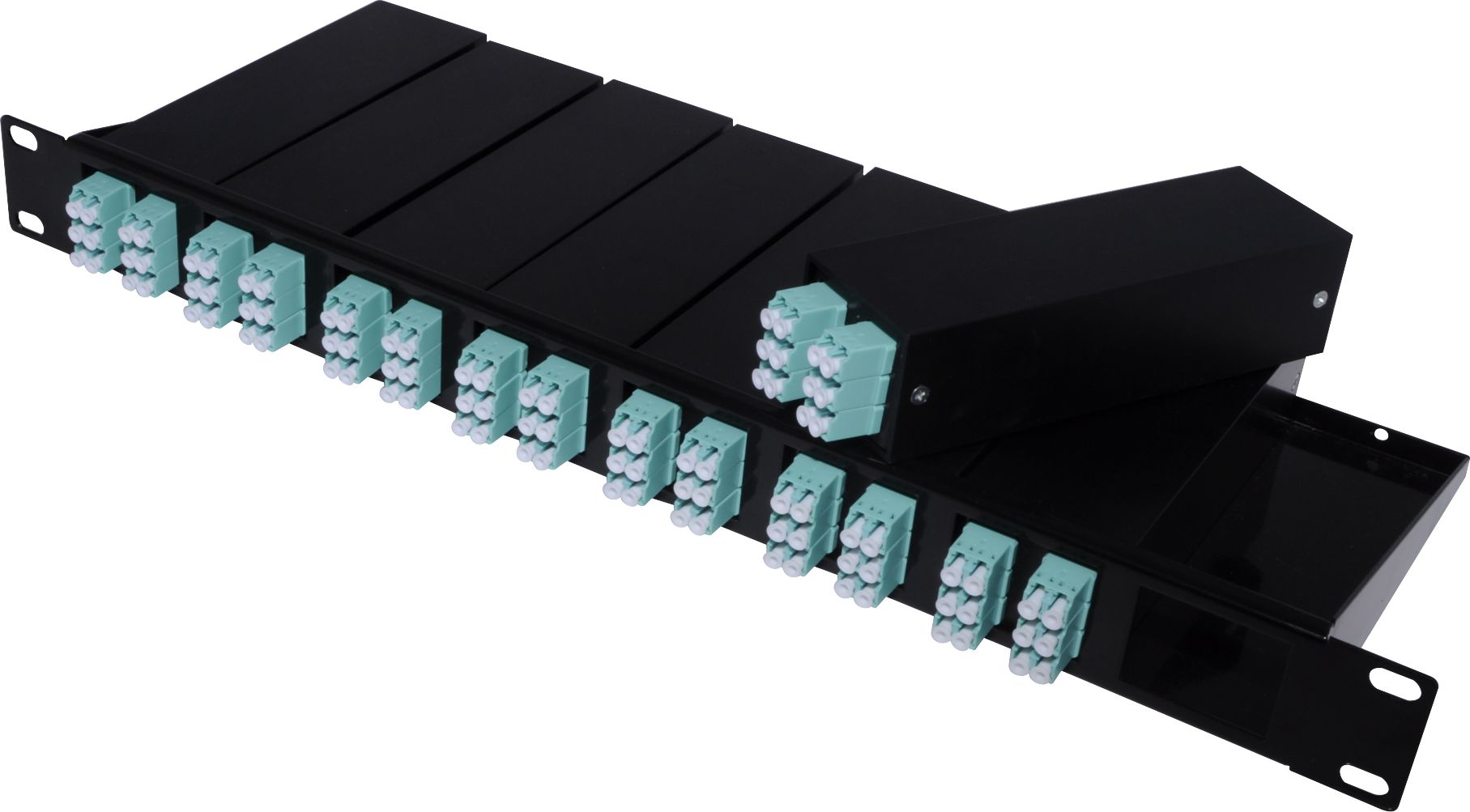

a) Chassis CROSS LINK wyposażona w moduły, b) Chassis HD 19" 3U wyposażona w moduły,



Zastosowanie Systemu ONE CLICK:

1. W systemach automatyki procesów produkcyjnych INDUSTRIAL(Zdj.7).

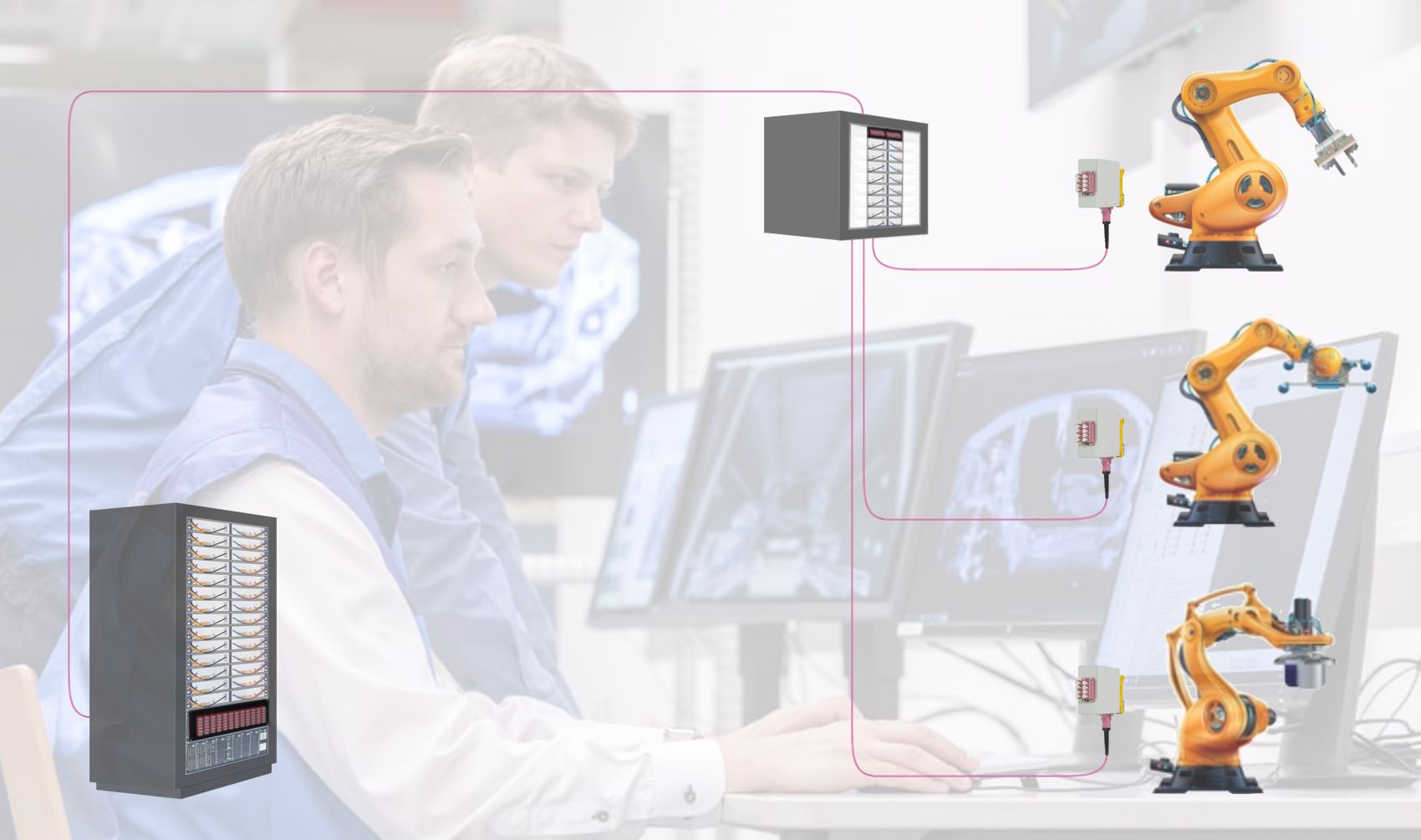

Zdj. 7. Zastosowanie Systemu ONE CLICK w systemach automatyki.

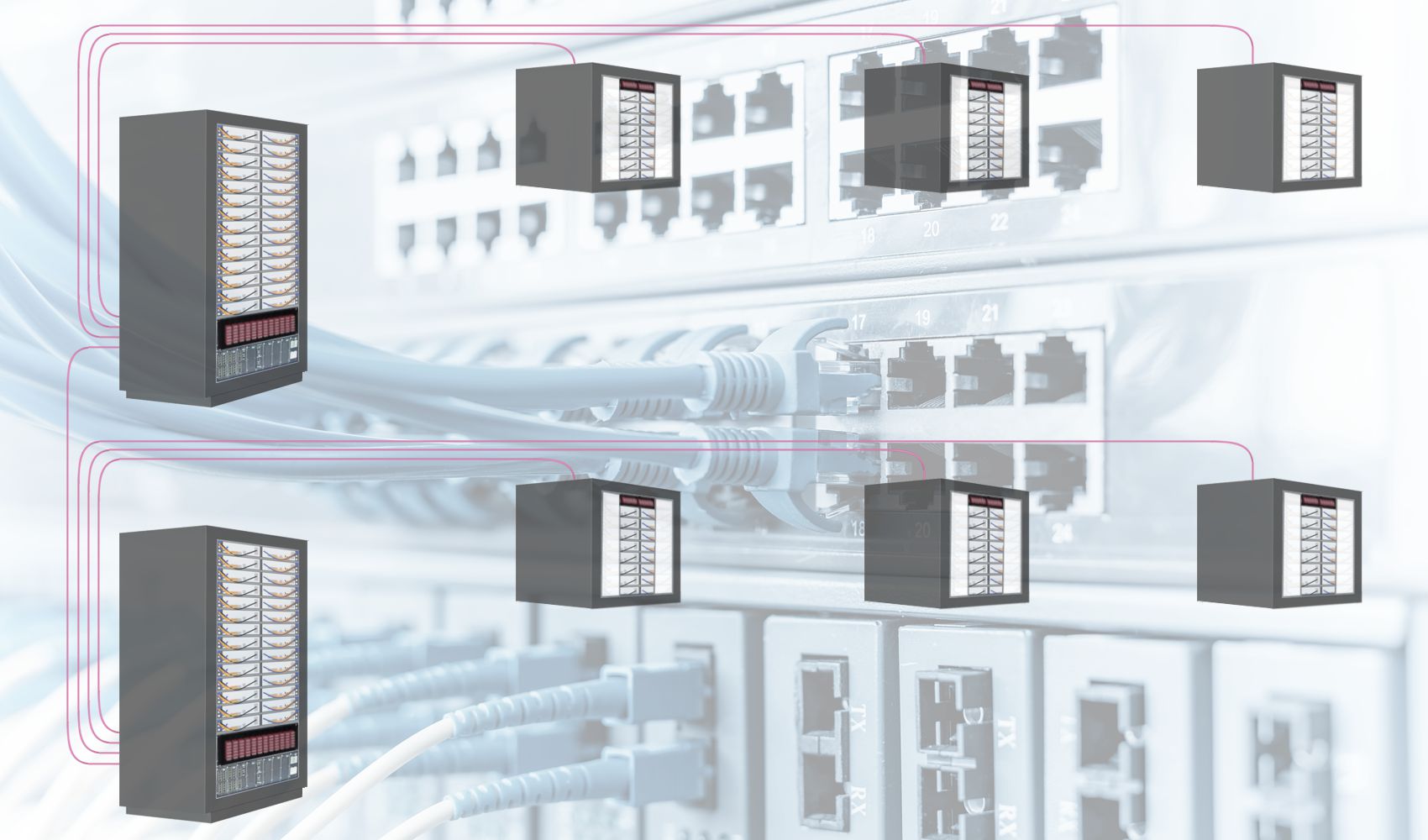

2. Do połączeń pomiędzy szafami serwerowymi DATA CENTER (Zdj.8).

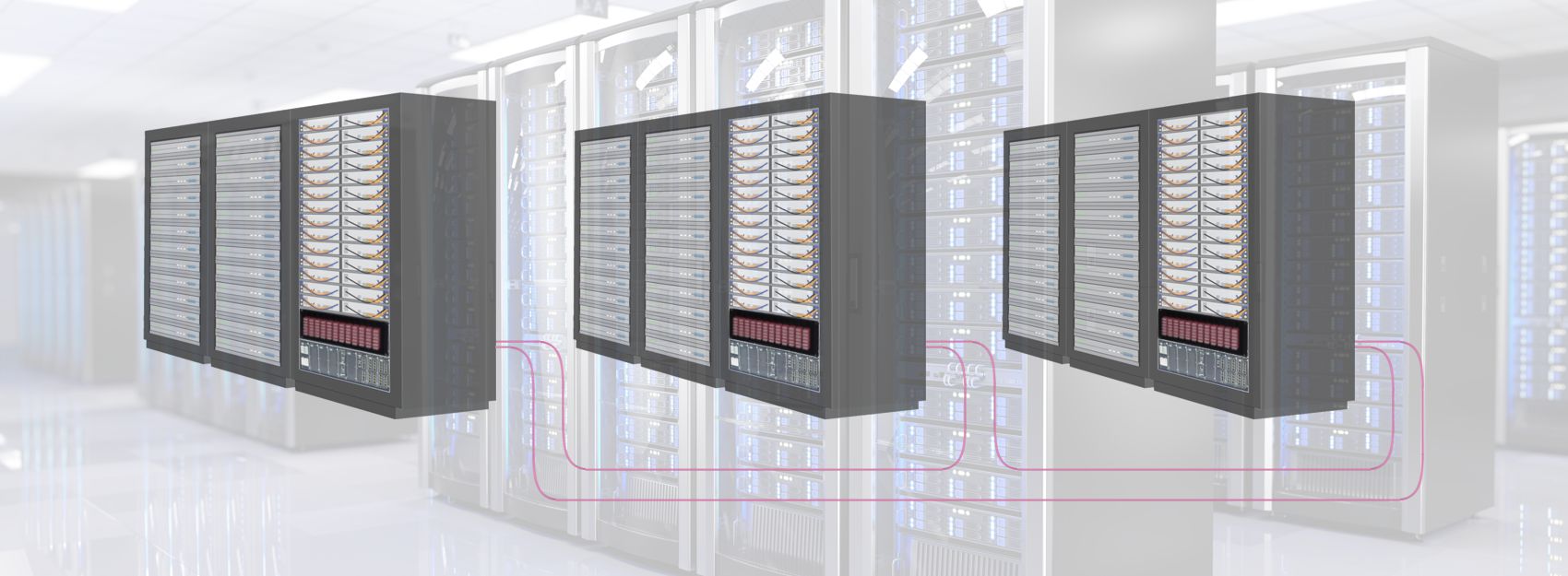

Zdj. 8. Zastosowanie Systemu ONE CLICK w serwerowniach komputerowych.

3. W budowie sieci CCTV i INTERNET (Zdj.9).

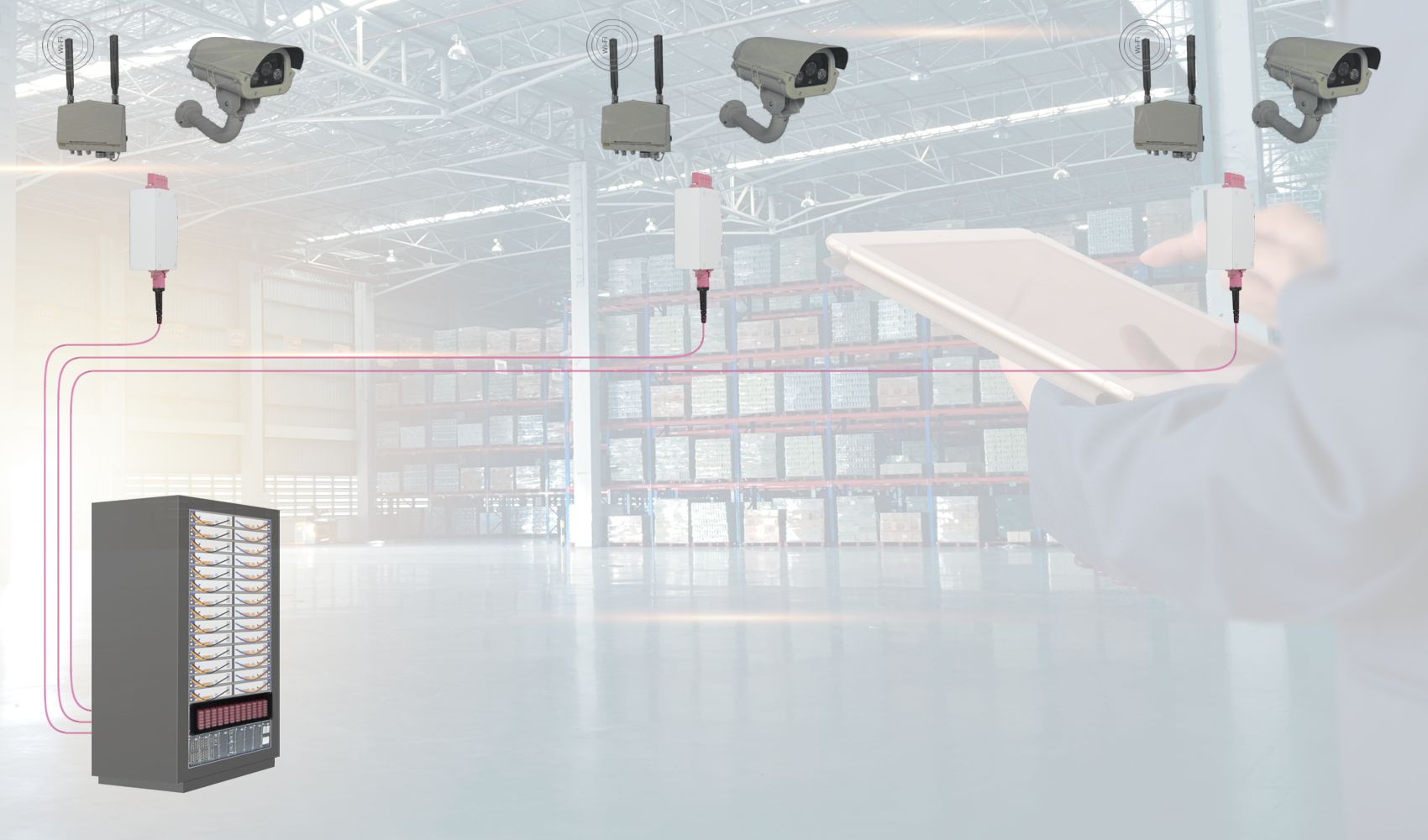

Zdj. 9. Zastosowanie Systemu ONE CLICK w sieciach CCTV i Internet.

4. W budowie sieci LAN (Zdj.10).

Zdj. 10. Zastosowanie Systemu ONE CLICK w sieciach LAN.
