Patchcordy MPO/MTP Q-Fiber

Patchcordy MPO/MTP Q-Fiber to wysokiej klasy produkty technologii światłowodowej. Dzięki zastosowaniu wysokiej jakości materiałów produkcyjnych (japońskie złącza MPO lub złącza MTP firmy US Conec) oraz zaangażowaniu doświadczonej kadry inżynierów produkty MPO/MTP Q-Fiber gwarantują najwyższą jakość połączeń transmisyjnych. Przy produkcji złącz z ferrulami MT wykorzystujemy narzędzia takich firm jak: Fujikura, US Conec, NTT. Każdy produkt wytwarzany jest ściśle z zamówieniem klienta, co powoduje, że patchcordy Q-Fiber mogą być wykonywane w dowolnej konfiguracji.

Właściwości:

  • Dowolna długość (tolerancja dla długości do 10 m: 10 cm, powyżej: 1% długości),
  • Kable płaskie (z płaszczem), ribbon (bez płaszcza) oraz okrągłe,
  • Kable LSOH,
  • Ferrula termoplastyczna/termoutwardzalna,
  • Do 24 włókien w jednym złączu MPO/MTP,
  • Zgodność z normami PN-EN 61754-7, PN-EN 50377-15-1, IEC PAS 61755-3-31,
  • Zgodność z normą RoHS.

Standard polerowania MPO/MTP:

  • PC (dla złączy MM),
  • APC 8°(dla złączy SM).

Zastosowanie:

  • Telekomunikacja,
  • Data Center,
  • Sieci (LAN, MAN, WAN),
  • FTTX,
  • Elementy pomiarowe.

Parametry:


Parametr

Ferrula MT 12F (MPO/MTP)
MM/PC
SM/APC 8
MM/PC
SM/APC 8
Standard Standard Premium (Low Loss) Premium (Low Loss)
Tłumienność maksymalna [dB] ≤ 0,60 (klasa BM) ≤ 0,75 (klasa D) ≤ 0,50 (klasa C) ≤ 0,50 (klasa C)
Tłumienność typowa [dB] ≤ 0,35 (klasa BM) ≤ 0,5 (klasa D)
≤ 0,25 (klasa C) ≤ 0,25 (klasa C)
Reflektancja [dB] ≥ 20 (klasa 2M) ≥ 60 (klasa 1) ≥20 (klasa 2M) ≥ 60 (klasa 1)
Przesunięcie kątowe max. [°] 0,2 0,2 0,2 0,2
Wystawienie włókna* [nm] -3,5 ÷ -1,0* -3,5 ÷ -1,0* -3,5 ÷ -1,0* -3,5 ÷ -1,0*


Parametr

Ferrula MT 24F (MPO/MTP)
MM/PC
SM/APC 8
MM/PC
SM/APC 8
Standard Standard Premium (Low Loss) Premium (Low Loss)
Tłumienność maksymalna [dB] ≤ 1,00 (klasa CM) ≤ 1,00 (klasa D) ≤ 0,60 (klasa BM) ≤ 0,75 (klasa D)
Tłumienność typowa [dB] ≤ 0,50 (klasa CM) ≤ 0,5 (klasa D)
≤ 0,35 (klasa BM) ≤ 0,50 (klasa D)
Reflektancja [dB] ≥ 20 (klasa 2M) ≥ 60 (klasa 1) ≥20 (klasa 2M) ≥ 60 (klasa 1)
Przesunięcie kątowe max. [°] 0,2 0,2 0,2 0,2
Wystawienie włókna* [nm] -3,5 ÷ -1,0* -3,5 ÷ -1,0* -3,5 ÷ -1,0* -3,5 ÷ -1,0*

* ujemna wartość oznacza wystawienie włókna
** możliwość zamówienia złącz o innych parametrach, zgodnych ze standardami klienta

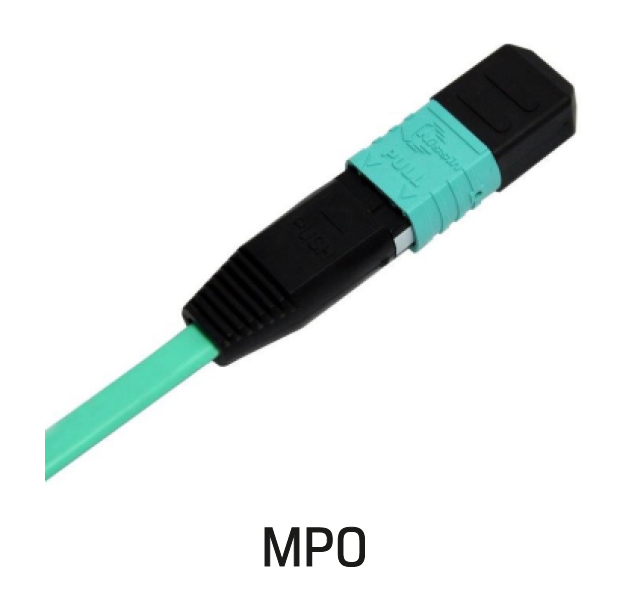

Typy złącz:

Fan-Out MPO/MTP Q-Fiber Fan-Out MPO/MTP Q-Fiber

Zdjęcia:

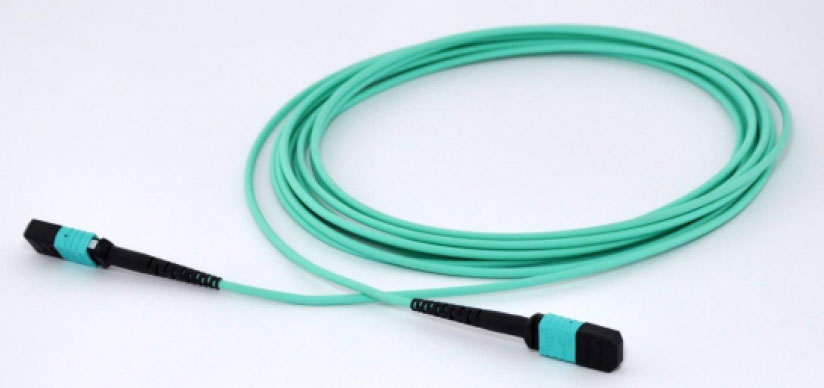

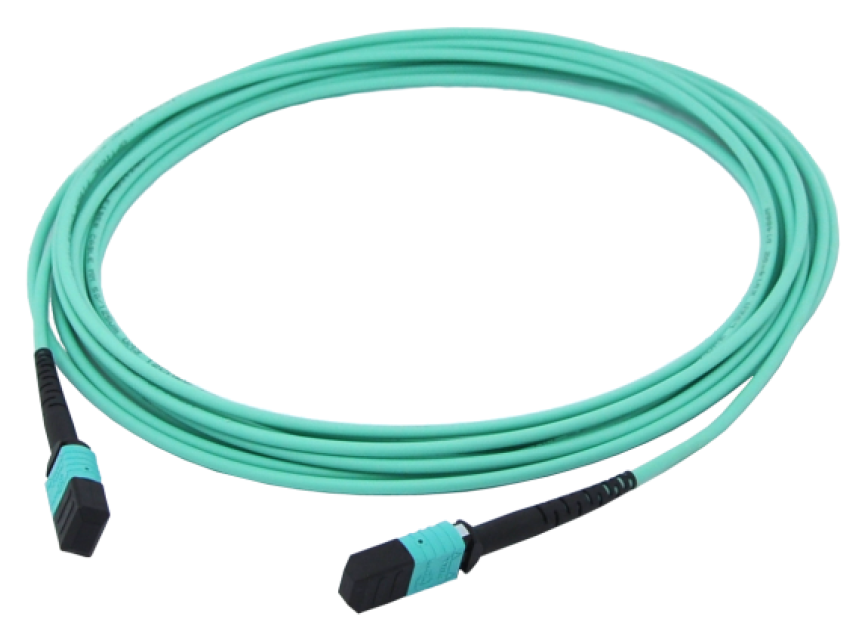

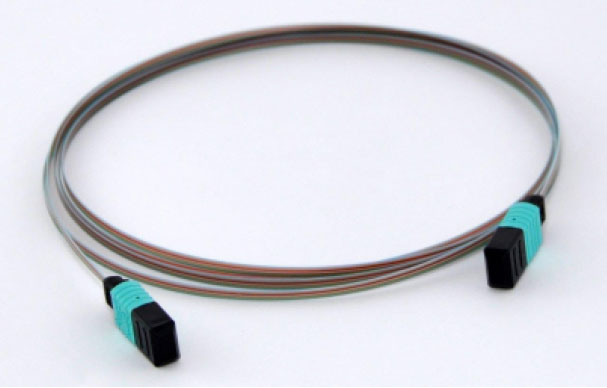

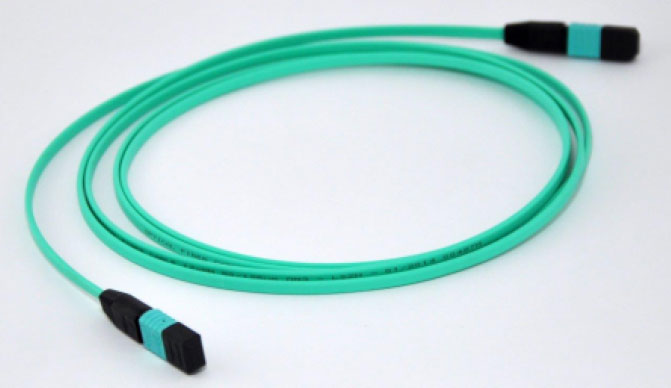

  Kabel Ribbon Kabel płaski Kabel okrągły

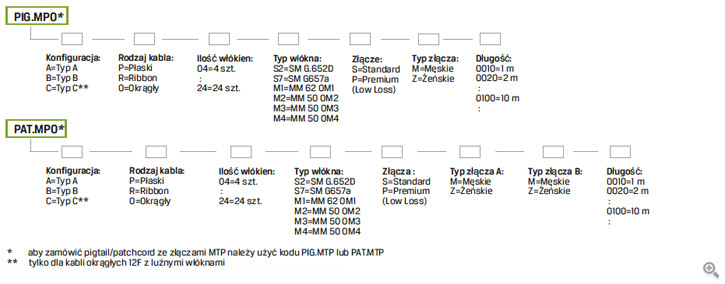

Jak zamawiać:

Jak zamawiać

Informacje:

  • Pigtail / Patchcord pakowany w woreczek,

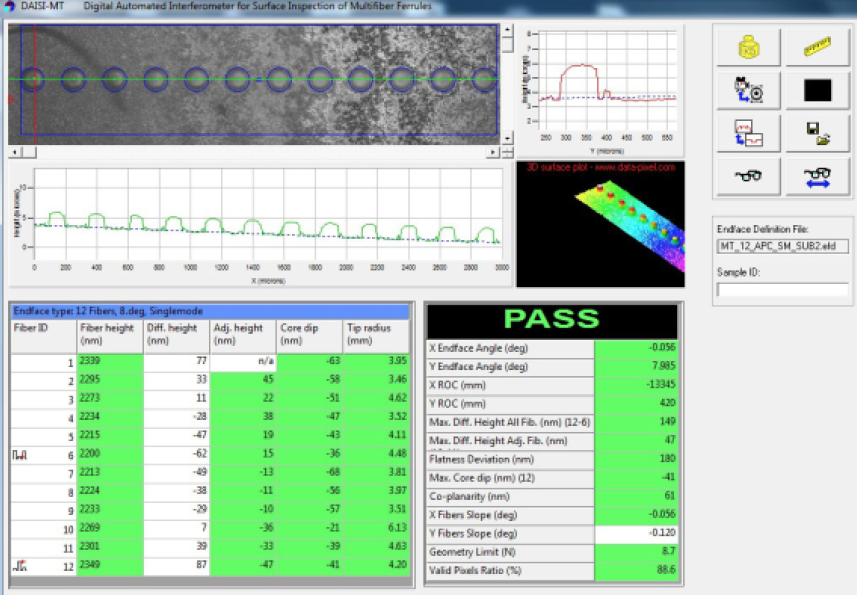

  • Do każdego produktu dołączany jest protokół pomiarowy,
  • Kapturki osłonowe na ferrule.

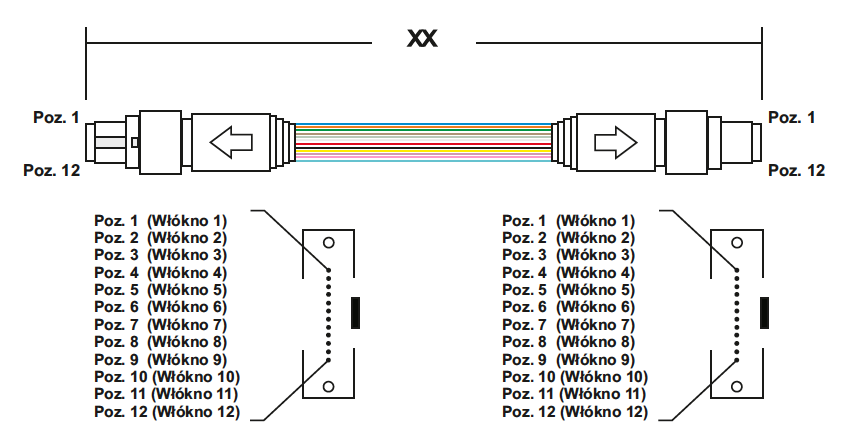

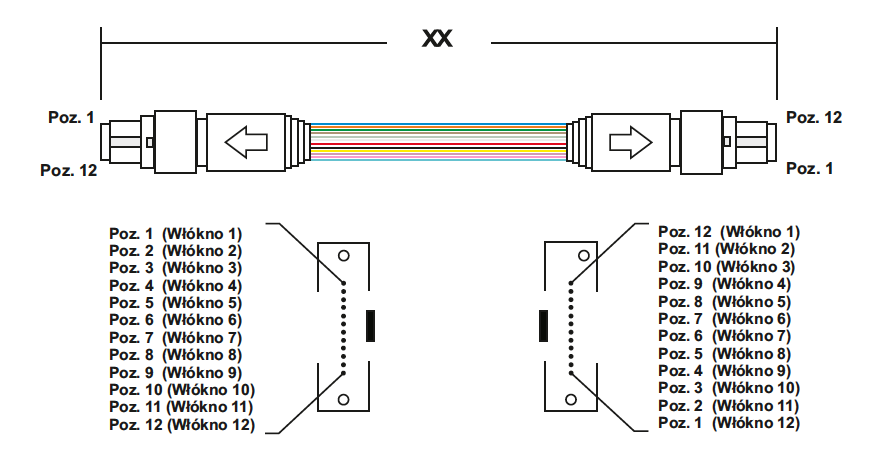

Konfiguracja 12F Typ A
(dla kabli płaskich i kabli ribbon)

Konfiguracja 12F Typ A
(kable okrągłe)

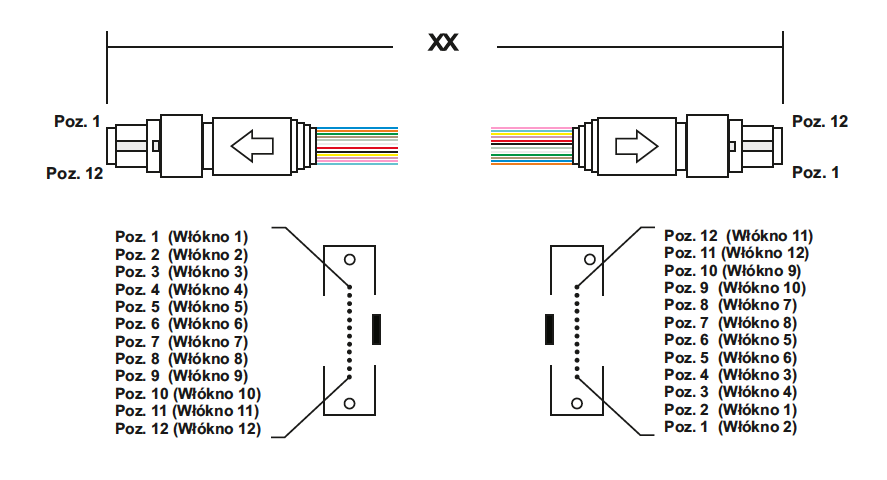

Konfiguracja 12F Typ B
(dla kabli płaskich, kabli ribbon i kabli okrądłych)

Konfiguracja 12F Typ C
(kable okrągłe)

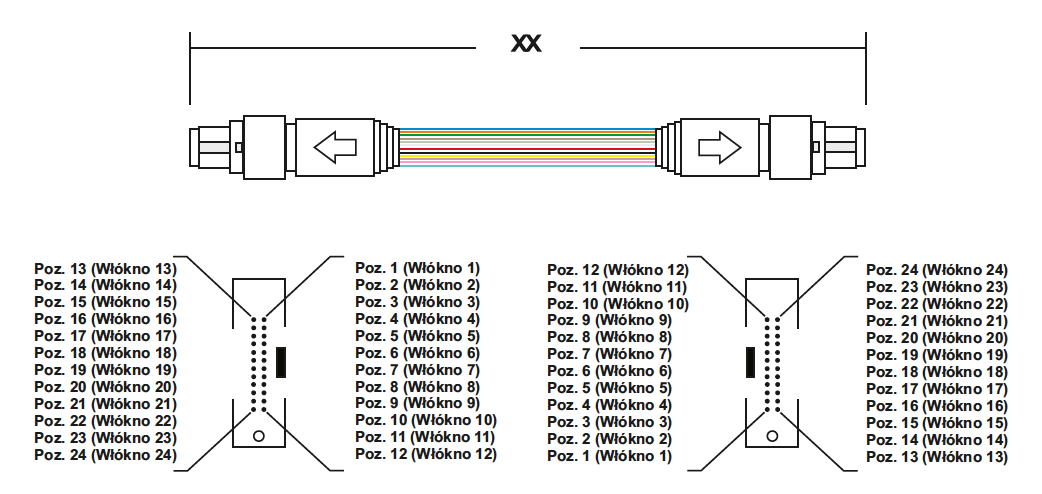

Konfiguracja 24F Typ A
(kable okrągłe)

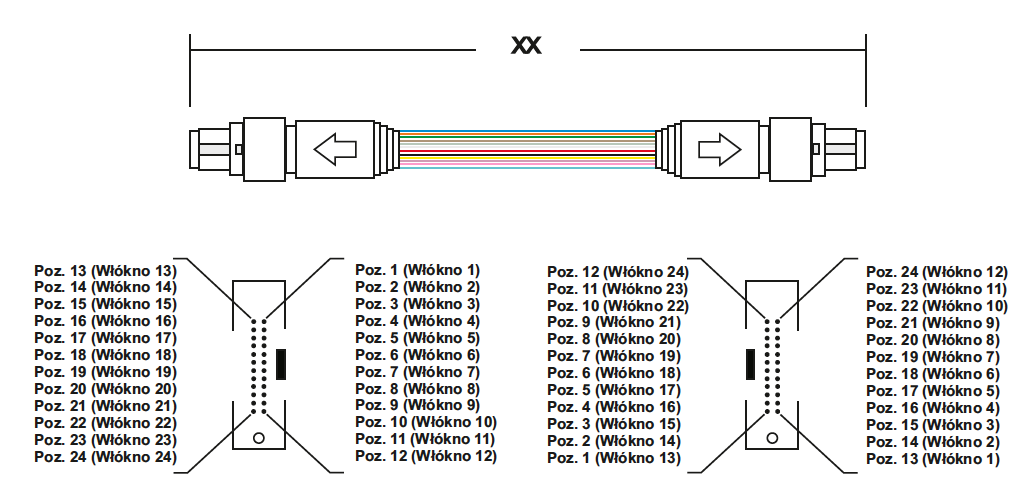

Konfiguracja 24F Typ B
(dla kabli płaskich i kabli ribbon)

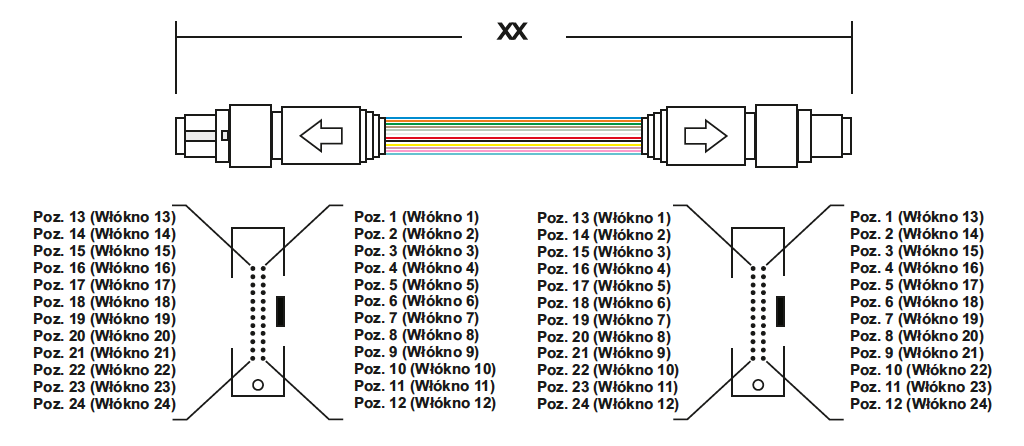

Konfiguracja 24F Typ B
(kable okrągłe)
