Pigtaile i Patchcordy Q-Fiber

Patchcordy i Pigtaile Q-Fiber

Patchcordy i Pigtaile Q-Fiber to wysokiej klasy produkty technologii światłowodowej. Dzięki zastosowaniu wysokiej jakości materiałów produkcyjnych oraz zaangażowaniu doświadczonej kadry inżynierów produkty Q-Fiber gwarantują najwyższą jakość połączeń transmisyjnych. Specjalistyczna aparatura wspomaga proces produkcyjny dbając o zachowanie najwyższych parametrów produkowanych patchcordów i pigtaili. Doskonale nadają się one do przełączania torów optycznych w przełącznicach jak również do połączenia urządzeń transmisyjnych. Każdy produkt wytwarzany jest ściśle z zamówieniem klienta, co powoduje, że patchcordy i pigtaile Q-Fiber mogą być wykonywane w dowolnej konfiguracji.

Właściwości:

▪ Dowolna długość (tolerancja dla długości):

    ▫ do 0,50m ± 5cm,▫ do 5m ± 10 cm,

    ▫ do 20m ± 20cm,

    ▫ Powyżej 20m ± 1%

▪  Kable LSOH,

▪  Ceramiczna ferrula złączy (termoplastyczna/termoutwardzalna dla MTRJ),

▪  Zgodność z normami ZN-05/TP SA-044, ZN-96/TPSA-07, PN-EN 50377, IEC 61754, IEC 61755,

▪  Zgodność z normą RoHS.

Standard polerowania:

▪  Flat,

▪  PC,

▪  UPC,

▪  APC 8°,

▪  APC 9°.

Zastosowanie:

Telekomunikacja, CATV,  Monitoring, Przemysł, Sieci LAN, MAN, WAN, FTTx,  Elementy pomiarowe.

Parametry:


Ferrula ceramiczna (SC, ST, FC, LC, MU, E2000, DIN) Ferrula MT (MTRJ)
MM/PC SM/PC SM/APC MM/FLAT SM/FLAT
Standard
Premium
Standard
Premium Standard Premium Standard Standard
Tłumienność maksymalna [dB] ≤ 0,6
(klasa BM)
≤ 0,25
(klasa B)
≤ 0,5
(klasa C)
≤ 0,25
(klasa B)
≤ 0,5
(klasa C)
≤ 0,25
(klasa B)
≤ 0,60
(klasa BM)
≤ 1,0
(klasa D)
Tłumienność typowa [dB] ≤ 0,35
(klasa BM)

≤ 0,12
(klasa B)

≤ 0,25
(klasa C)
≤ 0,12
(klasa B)
≤ 0,25
(klasa C)
≤ 0,12
(klasa B)
≤ 0,35
(klasa BM)
≤ 0,5
(klasa D)
Reflektancja [dB] ≥ 20
(klasa 2M)
≥ 26
(klasa 4)
≥ 45
(klasa 2)
≥ 45
(klasa 2)
≥ 60
(klasa 1)
≥ 60
(klasa 1)
≥ 20
(klasa 2M)
≥ 26
(klasa 4)
Promień krzywizny [mm] 5 ÷ 30
(klasa D)
5 ÷ 30
(klasa C)
5 ÷ 30
(klasa C)
7 ÷ 25
(klasa B)
5 ÷ 12
(klasa C)
5 ÷ 12
(klasa B)
- -
Przesunięcie szczytu [µm] 0 ÷ 50
(klasa D)
0 ÷ 50
(klasa C)
0 ÷ 50
(klasa C)
0 ÷ 50
(klasa B)
0 ÷ 50
(klasa C)
0 ÷ 50
(klasa B)
- -
Przesunięcie kątowe max. [°] 0,6
(klasa D)
0,3
(klasa C)
0,3
(klasa C)
0,2
(klasa B)
0,3
(klasa C)
0,2
(klasa B)
0,2
0,2
Wystawienie włókna* [nm] -100 ÷ 100**
(klasa D)
-100 ÷ A**
(klasa C)
-100 ÷ A**
(klasa C)
-60 ÷ A**
(klasa B)
-100 ÷ A**
(klasa C)
-60 ÷ A**
(klasa B)
-3,2 ÷ -1 µm -3,2 ÷ -1 µm

Typy złącz:

Patchcordy i Pigtaile Q-Fiber - Złącze ST Patchcordy i Pigtaile Q-Fiber - Złącze FCPatchcordy i Pigtaile Q-Fiber - Złącze SCPatchcordy i Pigtaile Q-Fiber - Złącze LC Patchcordy i Pigtaile Q-Fiber - Złącze MU

Patchcordy i Pigtaile Q-Fiber - Złącze E2000 Patchcordy i Pigtaile Q-Fiber - Złącze DINPatchcordy i Pigtaile Q-Fiber - Złącze MTRJ Patchcordy i Pigtaile Q-Fiber - Złącze FDDI

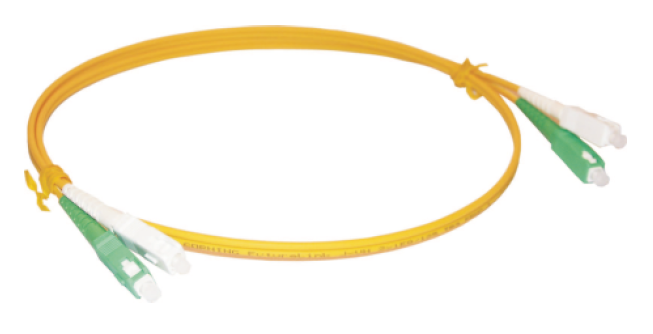

 Zdjęcia:

Patchcordy i Pigtaile Q-FiberPatchcordy i Pigtaile Q-FiberPatchcordy i Pigtaile Q-Fiber

Patchcordy i Pigtaile Q-FiberPatchcordy i Pigtaile Q-FiberPatchcordy i Pigtaile Q-Fiber

Jak zamawiać:

Pigtaile - Jak zamawiać

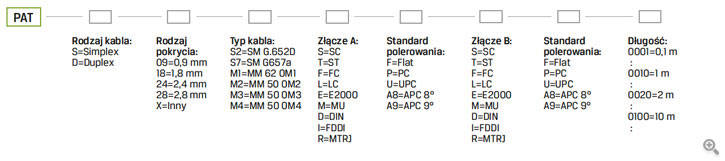

Patchcordy - Jak zamawiać

Informacje:

▪  Pigtail / Patchcord pakowany w woreczek,

▪  Do każdego produktu dołączany jest protokół pomiarowy,

▪  Kapturki osłonowe na ferrule.
