Kabel ONE CLICK MPO. Połączenie pomiędzy modułami jest realizowane przy
wykorzystaniu dedykowanych kabli światłowodowych zakończonych złączami MPO.
W zależności od wyboru kabla do 12 włókien lub do 24 włókien, odpowiednio są
instalowane złącza 12 lub 24 portowe. Użytkownik ma do dyspozycji wszystkie
rodzaje włókien światłowodowych dostępne na rynku w ilości od 1 do 24 w jednym kablu.





Właściwości:

▪ Gotowy kabel przyłączeniowy zakończony złączami MPO,
▪ Dostępne złącza MPO 12 i 24 portowe żeńskie i męskie,
▪ Wszystkie rodzaje włókien światłowodowych,
▪ Dowolna długość kabla.



 Konfiguracja kabli:



KONFIGURACJA kabli MPO(12) - MPO(12)

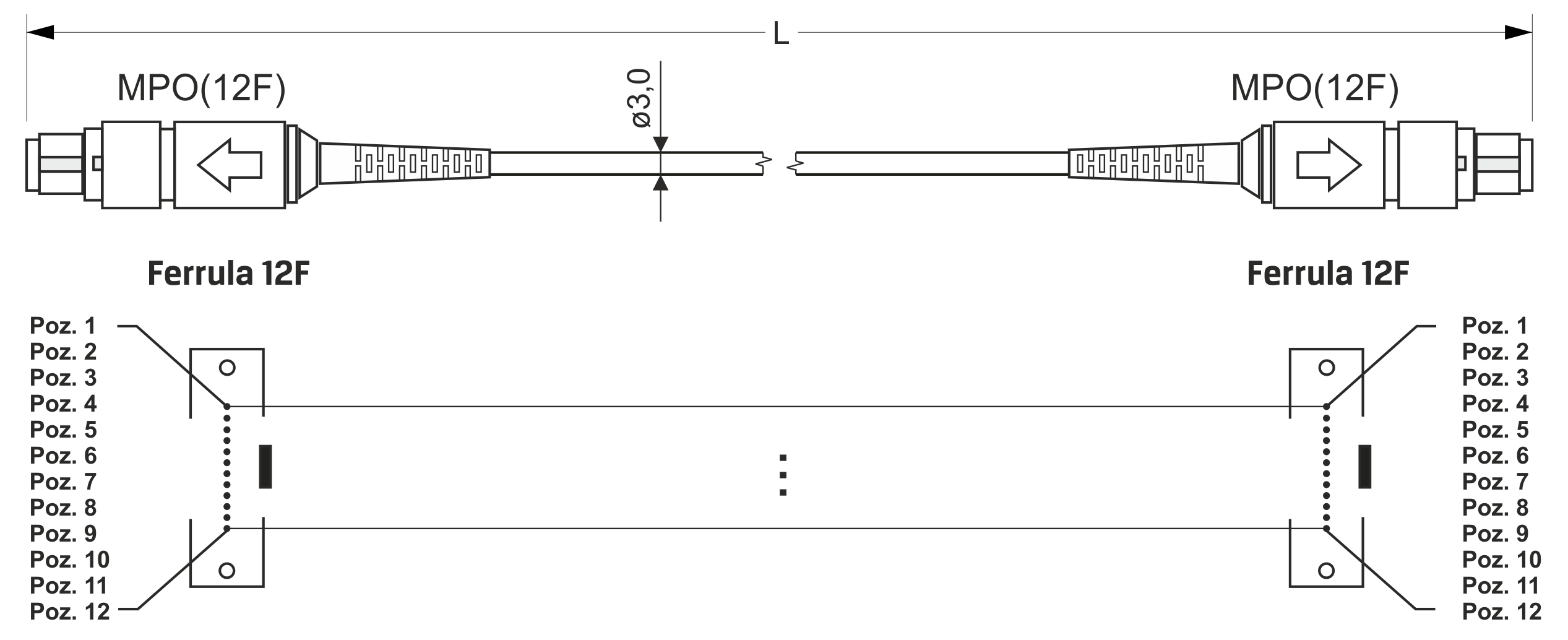

Kabel MPO(12F) - MPO(12F) żeńskie - żeńskie.

Standardowy kabel przyłączeniowy do 12 włókien stosowany do połączeń pomiędzy modułami. Podstawową cechą są dwa złącza żeńskie.

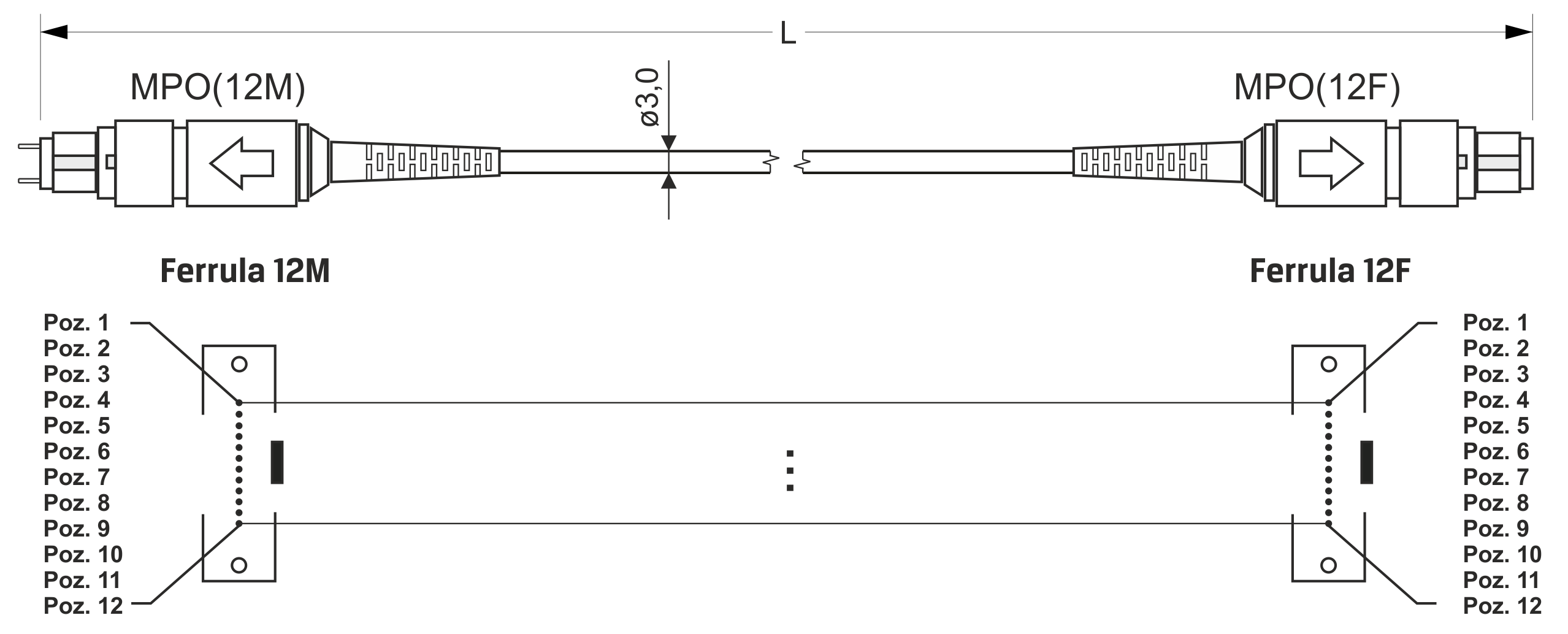

Kabel MPO(12M) - MPO(12F) męskie - żeńskie.

Kabel przedłużka, do 12 włókien, stosowany do przedłużania linii
o kolejne metry, najczęściej w przypadku przeniesienia modułu końcowego w inne miejsce. Wymaga zastosowania Adaptera ONE CLICK MPO. Podstawową cechą jest jedno złącze męskie i jedno żeńskie.

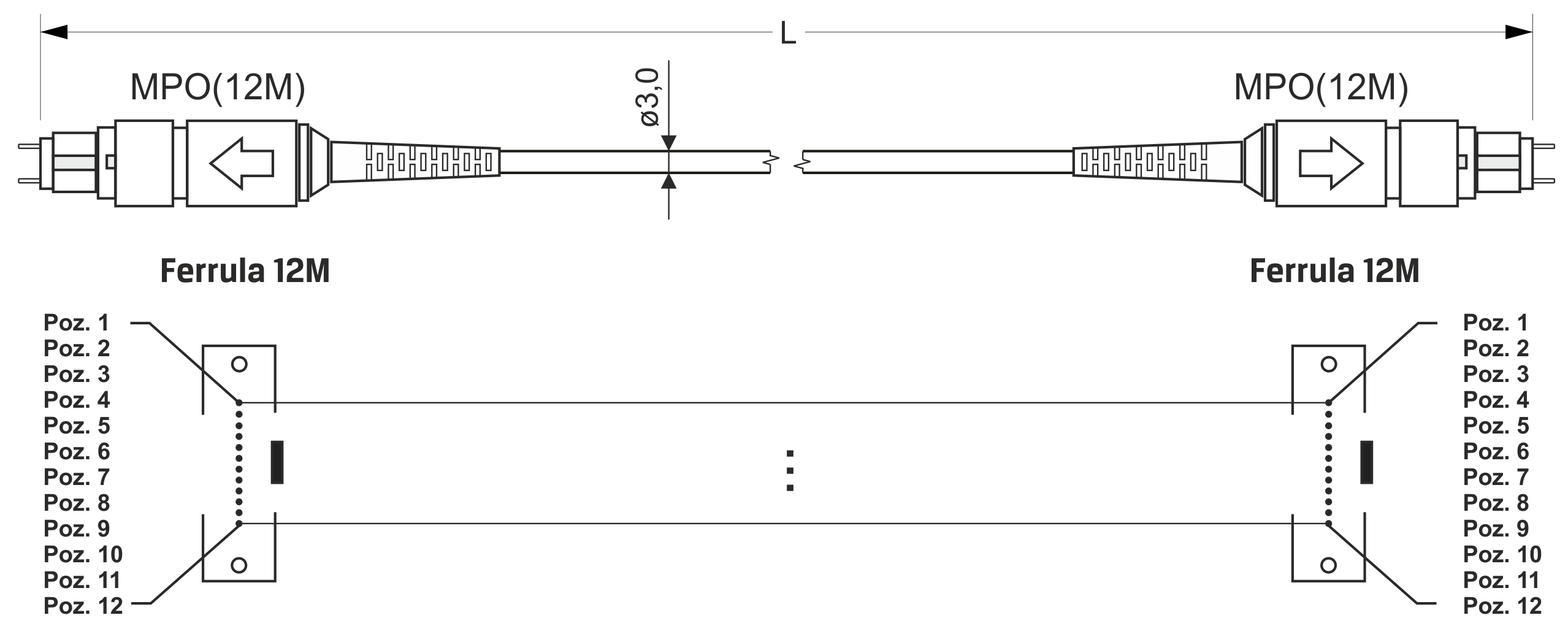

Kabel MPO(12M) - MPO(12M) męskie - męskie.

Kabel bypass do 12 włókien stosowany do połączenia dwóch kabli w miejscu wypiętego modułu przejściowego, najczęściej w przypadku przeniesienia w inne miejsce lub usunięcia modułu przejściowego . Wymaga zastosowania dodatkowo dwóch Adapterów ONE CLICK MPO. Podstawową cechą są dwa złącza męskie.

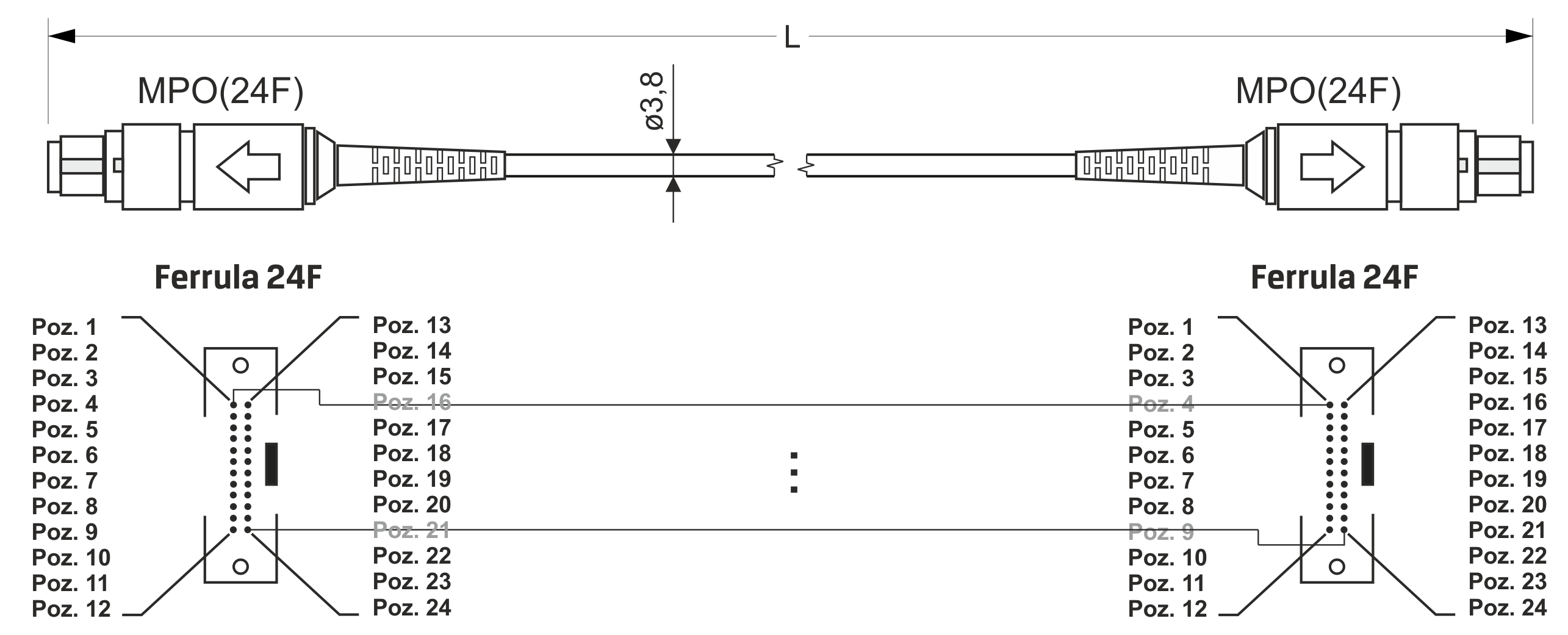

KONFIGURACJA kabli MPO(24) - MPO(24)







Kabel MPO(24F) - MPO(24F) żeńskie - żeńskie.

Standardowy kabel przyłączeniowy do 24 włókien stosowany do połączeń pomiędzy modułami. Podstawową cechą są dwa złącza żeńskie.

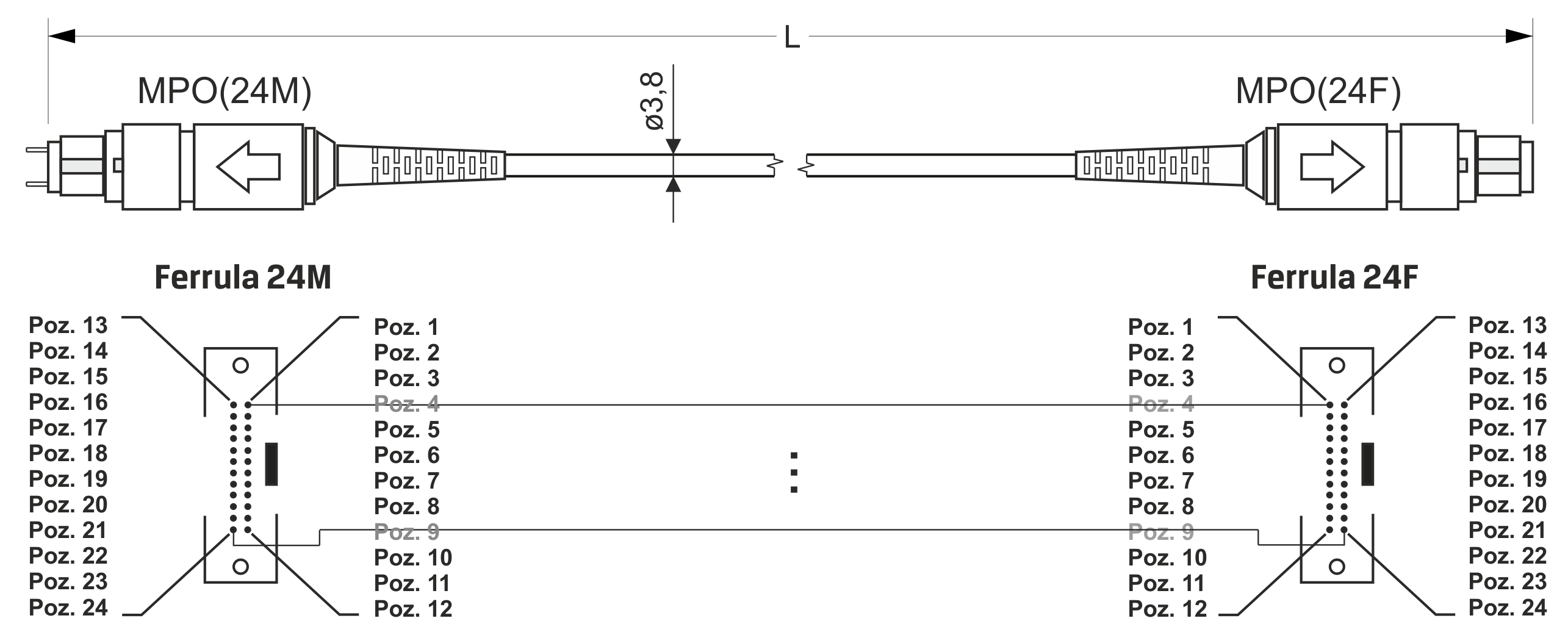

Kabel MPO(24M) - MPO(24F) męskie - żeńskie.

Kabel przedłużka, do 24 włókien, stosowany do przedłużania linii
o kolejne metry, najczęściej w przypadku przeniesienia modułu końcowego w inne miejsce. Wymaga zastosowania Adaptera ONE CLICK MPO. Podstawową cechą jest jedno złącze męskie i jedno żeńskie.

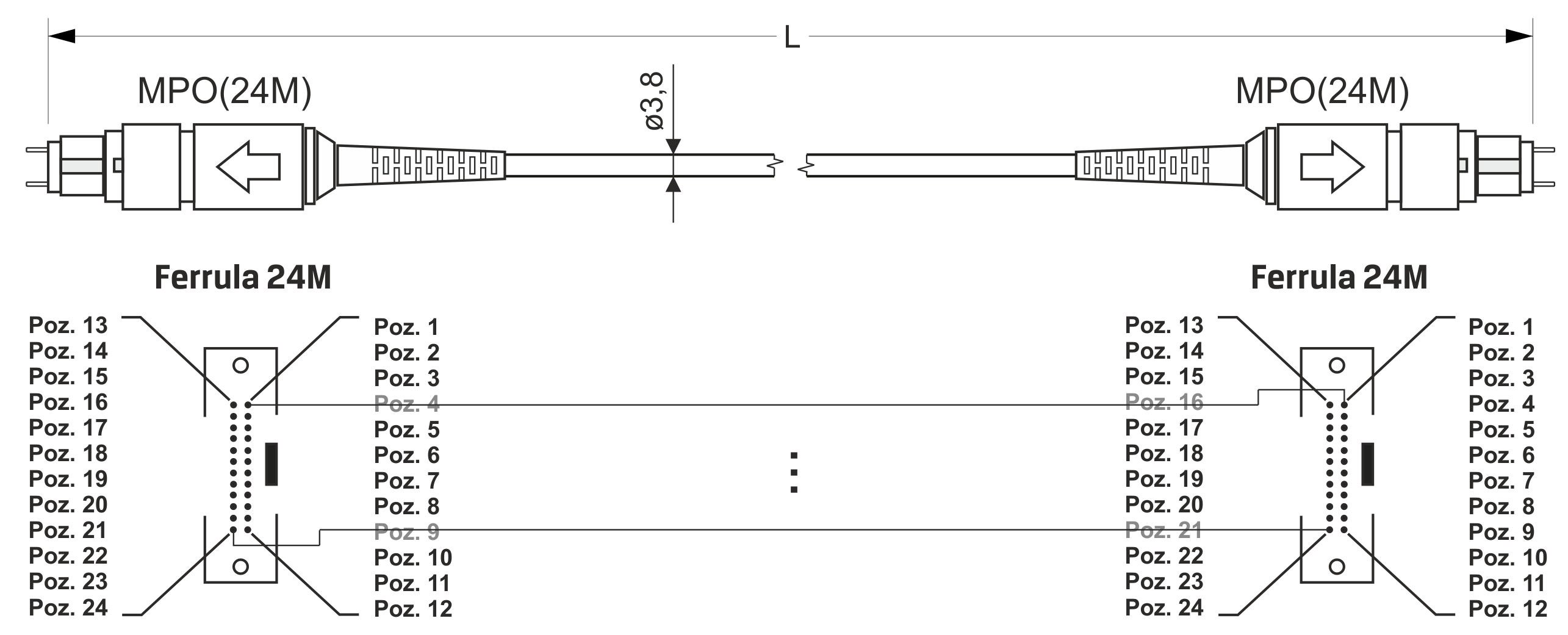

Kabel MPO(24M) - MPO(24M) męskie - męskie.

Kabel bypass do 24 włókien stosowany do połączenia dwóch kabli w miejscu wypiętego modułu przejściowego, najczęściej w przypadku przeniesienia w inne miejsce lub usunięcia modułu przejściowego . Wymaga zastosowania dodatkowo dwóch Adapterów ONE CLICK MPO. Podstawową cechą są dwa złącza męskie.







Parametry modułu



Parametry złącza MPO (12)	MPO
	MM PC		SM APC
	Standard	Premium	Standard	Premium
Tłumienność maksymalna [dB]	≤ 0.6	≤ 0.5	≤ 0.75	≤ 0.5
Tłumienność typowa [dB]	≤ 0.35	≤ 0.25	≤ 0.5	≤ 0.25
Reflektancja [dB]	≥ 20	≥ 20	≥ 60	≥ 60
Przesunięcie kątowe max. [°]	0.2	0.2	0.2	0.2
Wystawanie włókna * [nm]	-3.5 ÷ -1.0*	-3.5 ÷ -1.0*	-3.5 ÷ -1.0*	-3.5 ÷ -1.0*





Parametry złącza MPO (24)	MPO
	MM PC		SM APC
	Standard	Premium	Standard	Premium
Tłumienność maksymalna [dB]	≤ 1.0	≤ 0.6	≤ 1.0	≤ 0.75
Tłumienność typowa [dB]	≤ 0.5	≤ 0.35	≤ 0.5	≤ 0.5
Reflektancja [dB]	≥ 20	≥ 20	≥ 60	≥ 60
Przesunięcie kątowe max. [°]	0.2	0.2	0.2	0.2
Wystawanie włókna * [nm]	-3.5 ÷ -1.0*	-3.5 ÷ -1.0*	-3.5 ÷ -1.0*	-3.5 ÷ -1.0*

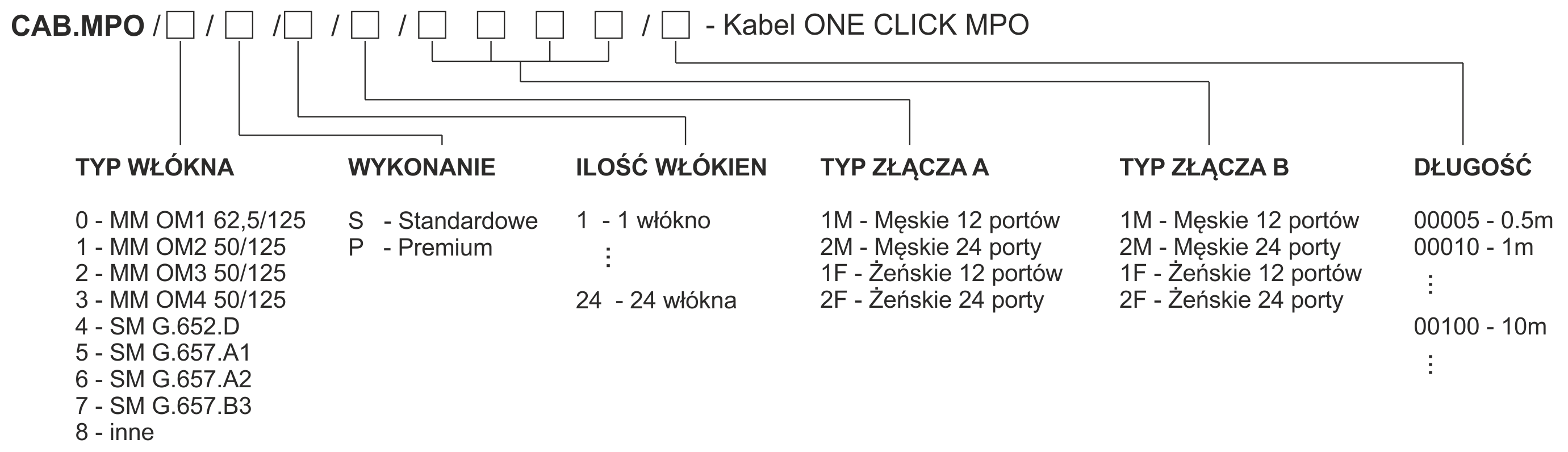

Jak zamawiać:



Inne przydatne produkty:

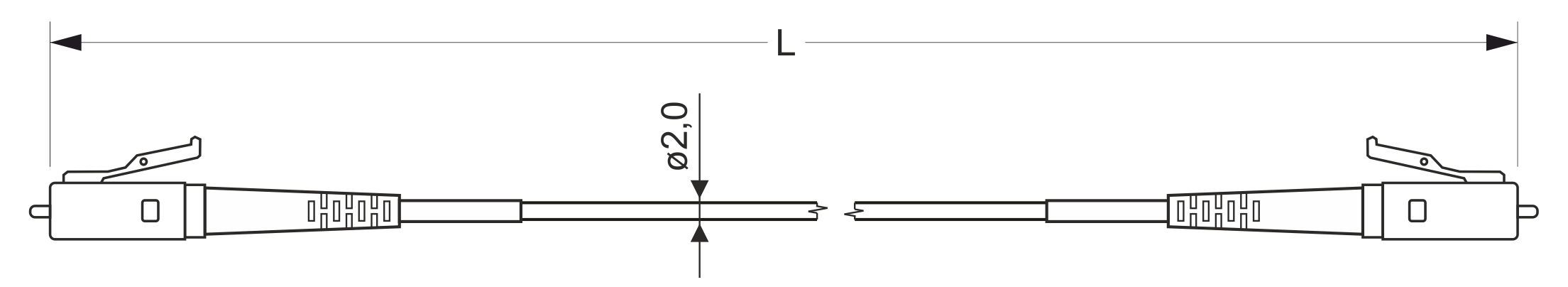

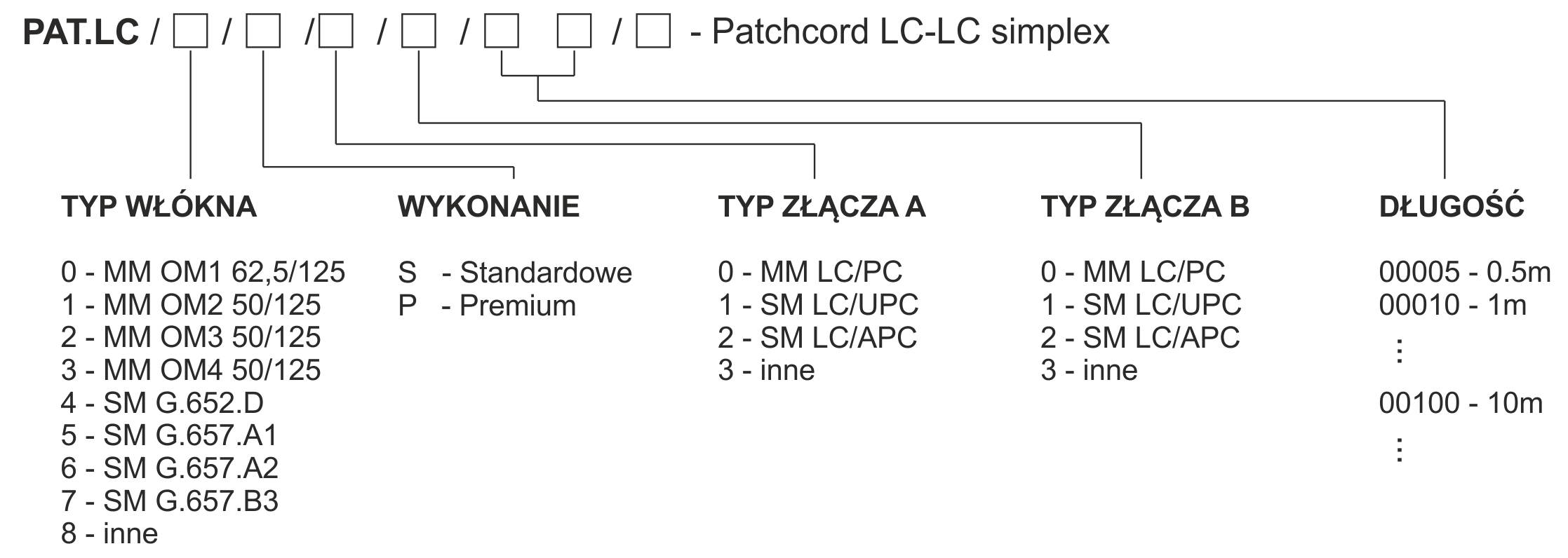

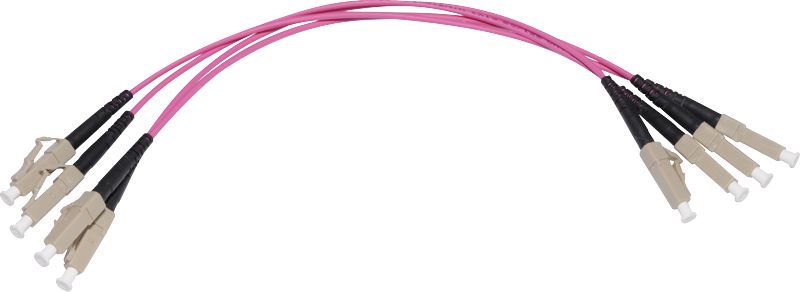

 Patchcord LC-LC do krosowania połączeń w modułach przejściowych.

Są to krótkie kable połączeniowe typu simplex, zakończone złączami LC.
Do krosowania połączeń w modułach przejściowych zalecamy kable o długości 0.2 - 0.3m







Jak zamawiać:

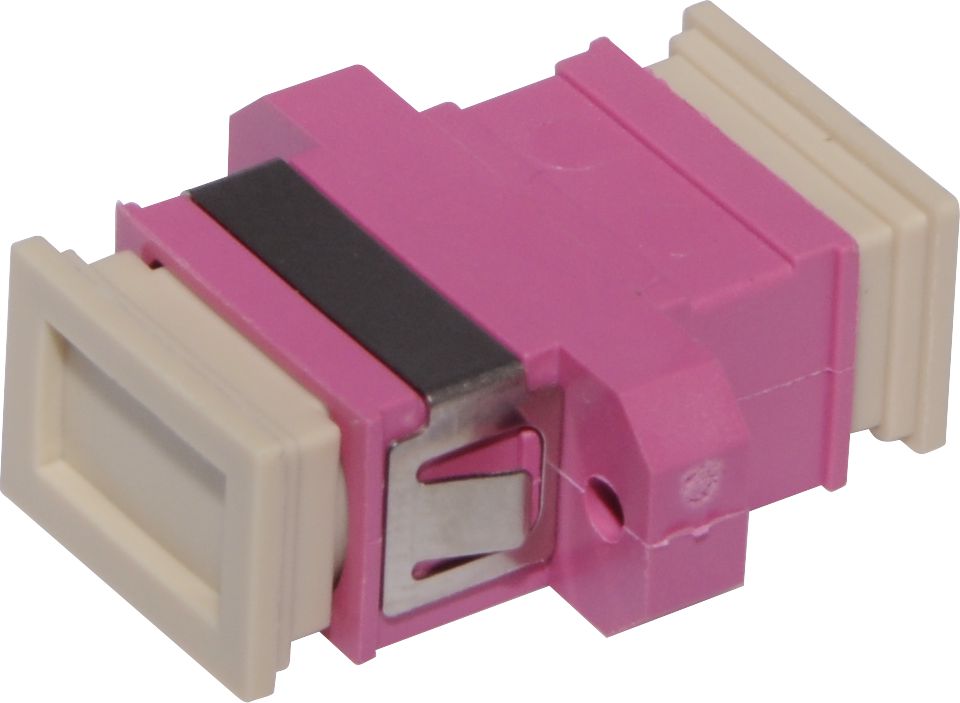

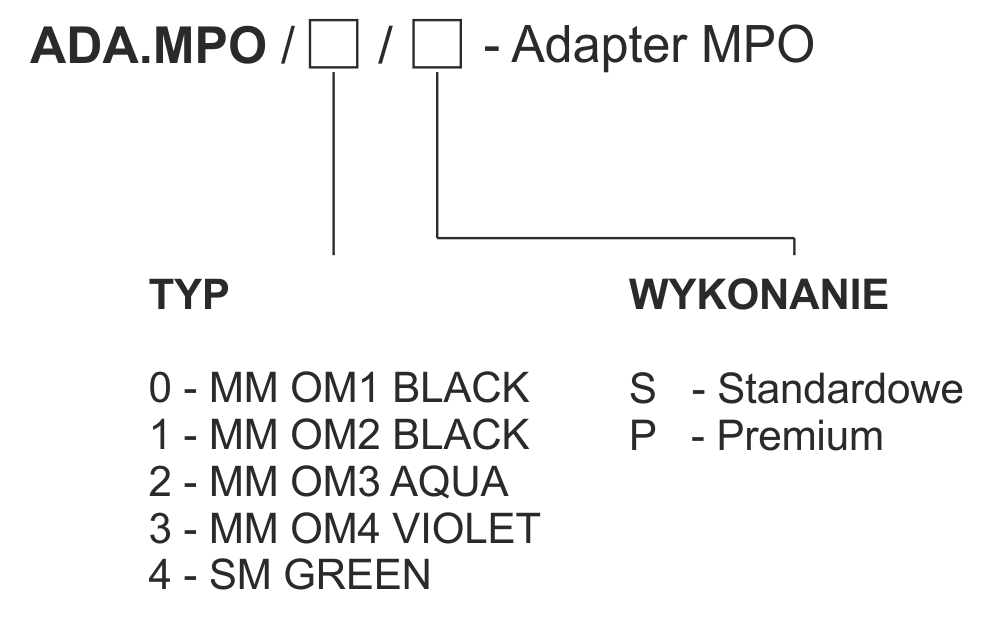

 Adapter MPO do połączenia dwóch kabli typu MPO.







Jak zamawiać:

Karta do pobrania:
