Loopback Q-Fiber

Loopback Q-Fiber to wysokiej klasy produkt technologii światłowodowej służący do zapętlenia sygnału światłowodowego. Stosowany w celach testowych lub renowacji sieci. W przypadku testu sygnał sprzężenia zwrotnego jest wykorzystywany do diagnozowania problemu linii światłowodowej. Patchcordy loopback produkowane są na zamówienie klienta w wersji SM lub MM z różnymi typami złączy światłowodowych. Oferujemy różne rodzaje wykonania Loopback-ów, takie jak: SC, FC, LC, E2000. Nasze kable światłowodowe z których wykonany jest loopback zapewniają zwartą konstrukcje i są one zgodne ze standardami Fast Ethernet, Fibre Channel, Gigabit Ethernet.

Właściwości:

  • Mała kompaktowa obudowa,
  • Dowolna średnica kabla 0,9mm , 2,0mm, 2,8mm,
  • Dowolne złącza: SC, LC, E2000, FC i inne,
  • Niska tłumienność,
  • Wysoka reflektancja,
  • Kable LSOH,
  • Ceramiczna ferrula złączy (termoplastyczna/termoutwardzalna dla MTRJ i MPO),
  • Zgodność z normami ZN-05/TP SA-044, ZN-96/TPSA-07, PN-EN 50377, IEC 61754, IEC 61755,
  • Zgodność z normą RoHS.

Standard polerowania złączy z ferrulą ceramiczną:

  • Flat,
  • PC,
  • UPC,
  • APC 8°,
  • APC 9°.

Zastosowanie:

  • Telekomunikacja,
  • CATV,
  • Monitoring,
  • Przemysł,
  • Sieci (LAN, MAN, WAN),
  • FTTX,
  • Elementy pomiarowe.

Parametry:



Parametr

Ferrula ceramiczna (SC, ST, FC, LC, MU, E2000, DIN)
MM/PC
SM/PC
SM/APC
Standard Premium Standard Premium Standard Premium
Tłumienność maksymalna [dB] ≤ 0,6 (klasa BM) ≤ 0,25 (klasa B) ≤ 0,5 (klasa C) ≤ 0,25 (klasa B) ≤ 0,5 (klasa C) ≤ 0,25 (klasa B)
Tłumienność typowa [dB] ≤ 0,35 (klasa BM) ≤ 0,12 (klasa BM) ≤ 0,25 (klasa C) ≤ 0,12 (klasa B) ≤ 0,25 (klasa C) ≤ 0,12 (klasa B)
Reflektancja [dB] ≥ 20 (klasa 2M) ≥ 26 (klasa 4) ≥ 45 (klasa 2) ≥ 45 (klasa 2) ≥ 60 (klasa 1) ≥ 60 (klasa 1)
Promień krzywizny [mm] 5 ÷ 30 (klasa D) 5 ÷ 30 (klasa C) 5 ÷ 30 (klasa C) 7 ÷ 25 (klasa B) 5 ÷ 12 (klasa C) 5 ÷ 12 (klasa B)
Przesunięcie szczytu [μm] 0 ÷ 50 (klasa D) 0 ÷ 30 (klasa C) 0 ÷ 50 (klasa C) 0 ÷ 50 (klasa B) 0 ÷ 50 (klasa C) 0 ÷ 50 (klasa C)
Przesunięcie kątowe max. [°] 0,6 (klasa D) 0,3 (klasa C) 0,3 (klasa C) 0,2 (klasa B) 0,3 (klasa C) 0,2 (klasa B)
Wystawienie włókna* [nm] -100 ÷ 100**
(klasa D)
-100 ÷ A**
(klasa C)
-100 ÷ A**
(klasa C)
-60 ÷ A**
(klasa B)
-100 ÷ A**
(klasa C)
-60 ÷ A**
(klasa B)

* ujemna wartość oznacza wystawienie włókna
** wyliczone ze wzoru na podstawie innych parametrów geometrycznych, patrz wymagania techniczne na www.dll.com.pl

Zdjęcia:

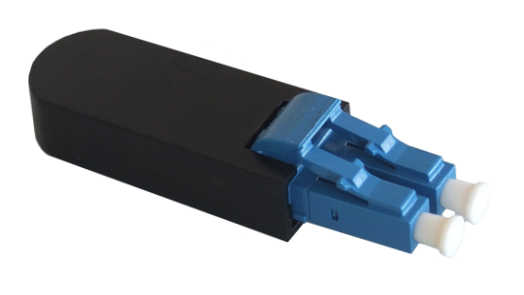

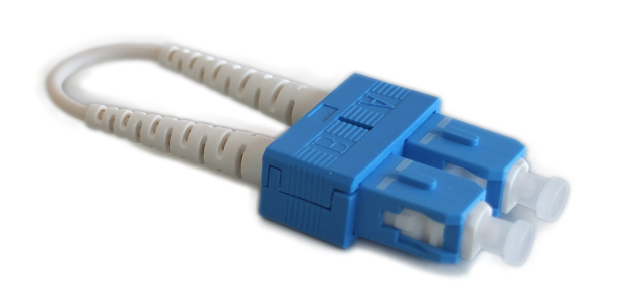

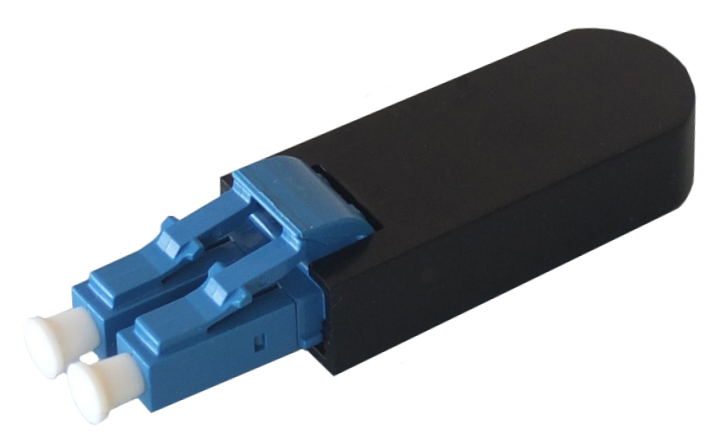

Loopback Q-Fiber Loopback Q-Fiber

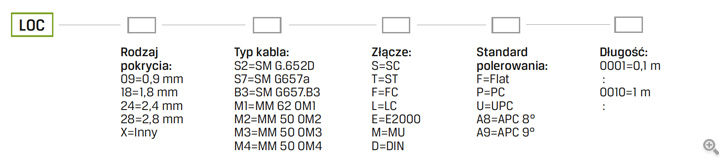

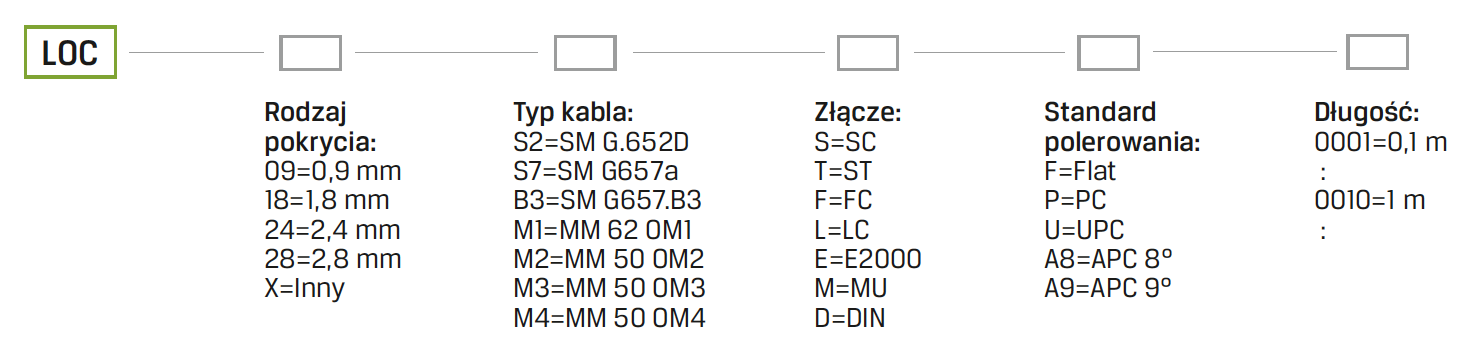

Jak zamawiać:

loopback jak
