Mikrokabel światłowodowy jednomodowy zewnętrzny A-D(ZN)9Y – całkowicie dielektryczny kabel o lekkiej konstrukcji jednotubowej. Charakteryzuje się dużą giętkością i odpornością na przeciąganie, odporny na promieniowanie UV. Kabel wypełniony jest żelem hydrofobowym dla ochrony włókien przed przenikaniem wilgoci. Przeznaczony do instalacji zewnętrznej. Instalacja może odbywać się metodami pneumatycznymi (wdmuchiwanie) do mikrorurek o średnicy wewnętrznej od 5,5 mm.

Właściwości:

Charakterystyka		Właściwości
Grupa produktu		Kabel uniwersalny
Standard włókna		ITU-T G.957.A1
Odporność na odkształcenia		tak
Bezhalogenowy		tak
Ochona przed wzdłużnym przenikaniem wilgoci		tak
Gryzoniodoporny		nie
Tuba		luźna
Typ włókna		SM
Kolor powłoki zewnętrznej		czarna
Powłoka zewnętrzna		Polipropylen
Grubość powłoki zewnętrznej		0,25 mm
Zakres temperatury pracy		-30°C / +70°C
Zakres temperatury instalacji		-10°C / +50°C
Zakres temperatury podczas transportu		-30°C / +70°C

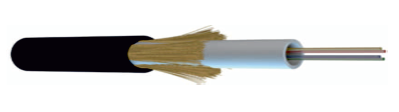

Budowa kabla:

1. Włókno światłowodowe. 2. Tuba centralna z 4, 6, 8, 12 włóknami. 3. Wzmocnienie z włókna aramidowego. 4. Powłoka zewnętrzna PP.

Parametry techniczne:

Nazwa		Konstrukcja		Promień gięcia [mm]		Waga [kg/km]		Średnica kabla [mm]		Maks. siła naprężenia [N]
CMTC-2J		2xSM (1x2)		55		12		3,9		320
CMTC-4j		4xSM (1x4)		55		13		3,9		320
CMTC-6J		6xSM (1x6)		55		13		3,9		320
CMTC-8J		8xSM (1x6)		55		13		3,9		320
CMTC-24J		24xSM (1x6)		55		13		3,9		320

Jak zamawiać:

CTMC-2J	Kabel światłowodowy CTMC 2-włóknowy do mikrokanalizacji
CTMC-4J	Kabel światłowodowy CTMC 4-włóknowy do mikrokanalizacji
CTMC-6J	Kabel światłowodowy CTMC 6-włóknowy do mikrokanalizacji
CTMC-8J	Kabel światłowodowy CTMC 8-włóknowy do mikrokanalizacji
CTMC-24J	Kabel światłowodowy CTMC 24-włóknowy do mikrokanalizacji
