Teleskopowa Przełącznica Światłowodowa 19" 2U Q-Fiber składa się ze skrzynki oraz płyty rozdzielczej. Zainstalowana na teleskopach szuflada z płytą rozdzielczą (wysuw 110%) gwarantuje najwyższy komfort pracy zarówno przy instalacji jaki i w późniejszych pracach konserwacyjnych. Front panel dostępny jest w wersji zintegrowanej z szufladą jako element wymienny. Wymienne zaślepki umożliwiają zainstalowanie różnych przepustów kablowych.Przestawne uchwyty boczne umożliwiają cofnięcie przełącznicy o 30mm od płaszczyzny montażowej.

Właściwości:

▪ Wykonane z blachy stalowej 1,2 mm,

▪ Wysuw 110% na szynach teleskopowych,

▪ Przetłoczenia do mocowania kabli wewnątrz skrzynki,

▪ Bezśrubkowy montaż adapterów,

▪ Malowanie proszkowe standardowe RAL 7035 (szary) połysk i RAL 9005 (czarny mat-struktura), inne kolory na zamówienie,

▪ Wymiary: 88,5x483x231 [mm] wysokość x szerokość x głębokość,

▪ W tylnej części znajdują się zaślepki 4x otwarte i 4x zamknięte otwory pod przepust kablowy M20x1,5 ( kabla 6 13mm),

▪ Przestawne uchwyty boczne umożliwiające cofnięcie przełącznicy o 30mm.



Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN.

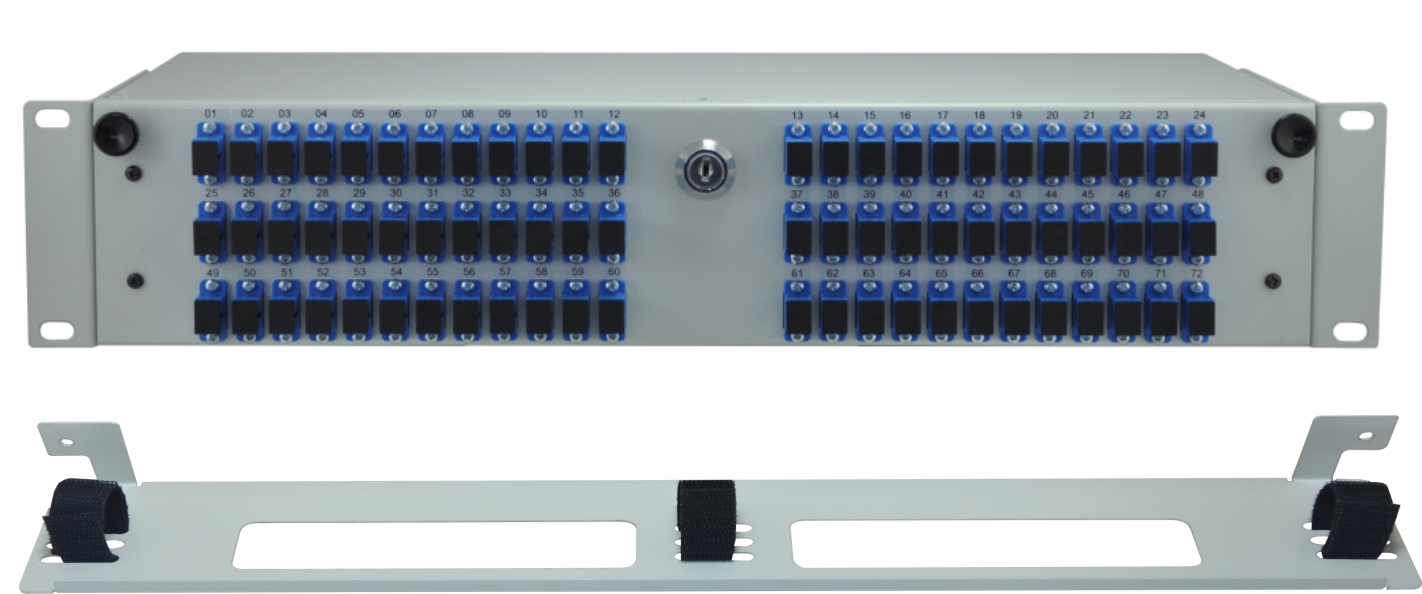

Zdjęcia:

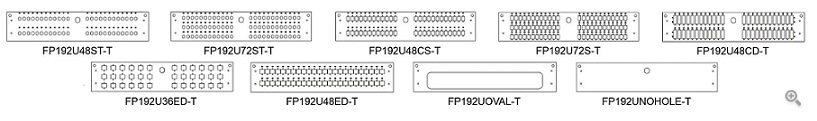

Front Panel:

Jak zamawiać:

ODF-19-2U-T*	Przełącznica teleskopowa 19" 2U
ODF-19-2U-TZ*	Przełącznica teleskopowa19" 2U z zamkiem
PK191U70-T	Prowadnica zapasu kabla 70mm
FP192U48ST-T	Front panel 19" 2U 48xST/FC/DIN d-hole
FP192U72ST-T	Front panel 19" 2U 72xST/FC/DIN d-hole
FP192U48CS-T	Front panel 19" 2U 48xSC/E2000 simplex **
FP192U72CS-T	Front panel 19" 2U 72xSC/E2000 simplex **
FP192U48CD-T	Front panel 19" 2U 48xSC/ST/FC duplex/LC quad
FP192U36ED-T	Front panel 19" 2U 36xE0000 Kompaktowy
FP192U48ED-T	Front panel 19" 2U 48xE2000 Kompaktowy
FP192UOVAL	Front panel 19" 2U OWALNY
FP192UNOHOLE-T	Front panel 19" 2U BEZ OTWORU
	* możliwość zamówienia przełącznicy ze zintegrowanym front panelem oraz w opcji z wysuniętymi (przykręconymi) adapterami ** pasują adaptery LC/LX.5/MTRJ duplex SC foot print

Wyposażenie standardowe:

▪ Przepust kablowy M20x1,5 (ø taśma 6÷13 mm),

▪ Śruba montażowa M6 (4 szt),

▪ Nakrętka radełkowana M5 (1 szt),

▪ Zatrzaski (2 szt.).

Wyposażenie dodatkowe:

▪ Przepust kablowy M20x1,5 (ø taśma 6÷13 mm),

▪ Opaski kablowe 80x2,5 mm,

▪ Pigtaile światłowodowe,

▪ Kasety spawów światłowodowych,

▪ Adaptery światłowodowe.

Informacje:

▪ przełącznica mieści pięć kaset DIN24 lub osiem  kaset DIN24 WHITE,

▪ produkt przystosowany do systemu Fiber Quick,

▪ przełącznica pakowana w karton.
