Moduł MPO-HD2 Q-Fiber

Moduł MPO-HD2 Q-Fiber przeznaczony jest do systemów wykorzystujących wielowłóknowe światłowody paskowe zakończone złączami typu MPO. Moduł MPO-HD umieszczany jest w Chassis MPO-HD. Chassis montowane jest w szafie telekomunikacyjnej. Moduł najczęściej wykorzystywany jest do zamiany standardu złącza wielowłóknowego MPO na standard jednowłóknowy, np. LC. Dzięki swoim małym rozmiarom oraz odpowiedniemu systemowi mocowań, pozwala na bardzo funkcjonalne, a zarazem estetyczne i łatwe w montażu organizowanie kabli i patchcordów w szafie teleinformatycznej.



Właściwości:

▪ Wykonana z metalu 1,2mm,

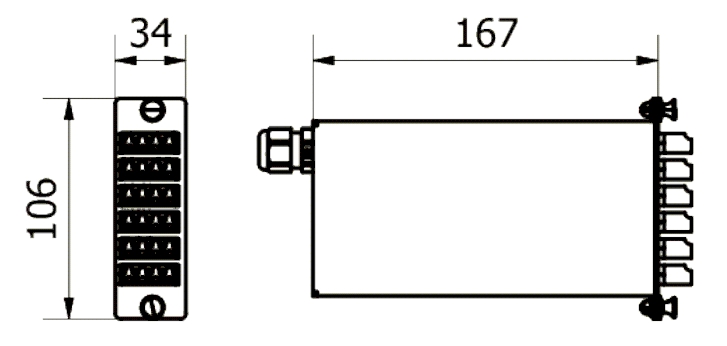

▪ Wymiary: 106,5 x 34 x 167 [mm] wysokość x szerokość x głębokość,

▪ Możliwość wykonania opisu portów na panelu czołowym,

▪ System przystosowany do złącz: SC bez flangi, LC quad bez flangi,

▪ Na tylnej ścianie otwór pod dławicę M16,

▪ Uchwyty w MPO-HD przystosowane do umieszczenia w obudowach Chassis MPO-HD 19’’ 1U (4 moduły),

▪ W module przewidziano miejsce na uchwyt osłonek spawów (mieści do 24 osłonek),

▪ Malowanie proszkowe standardowe RAL 9005 (czarny) mat, inne kolory na zamówienie.



Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN.

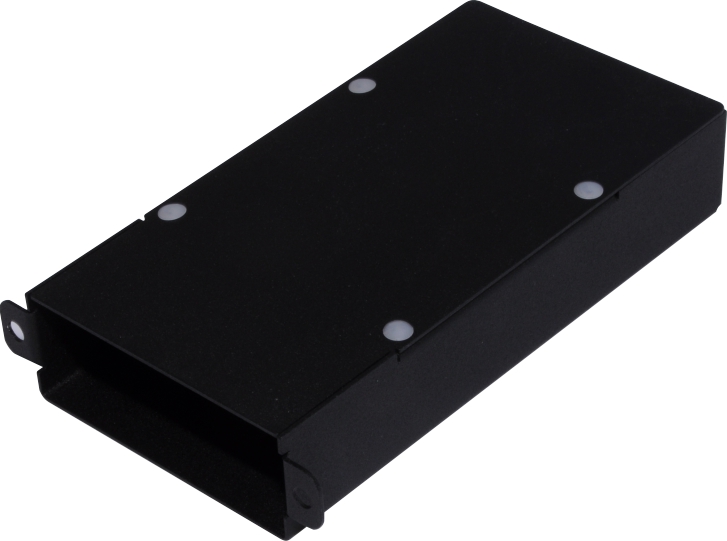

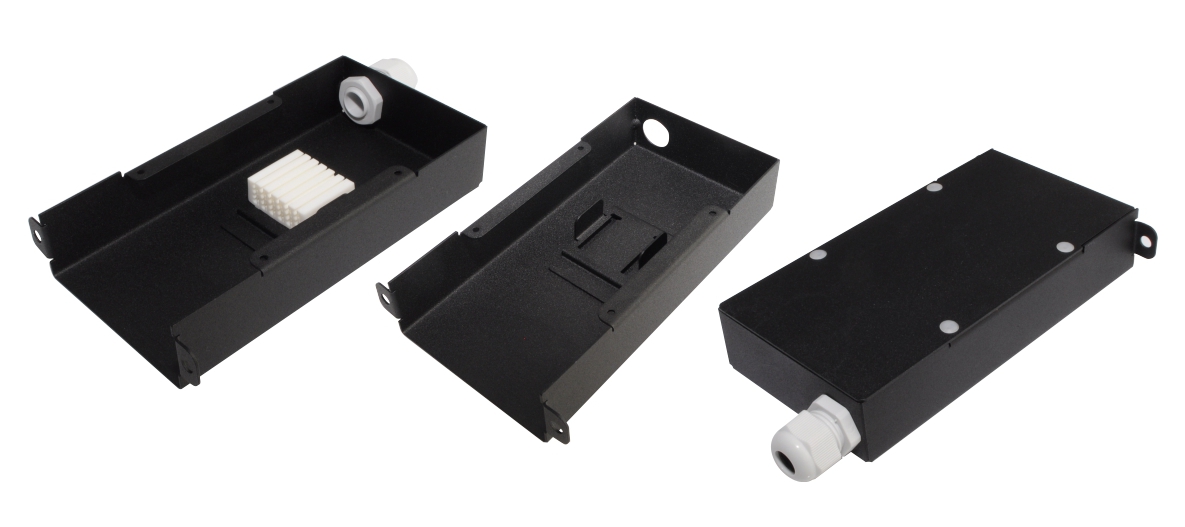

Zdjęcia i wymiary:

 Jak zamawiać:

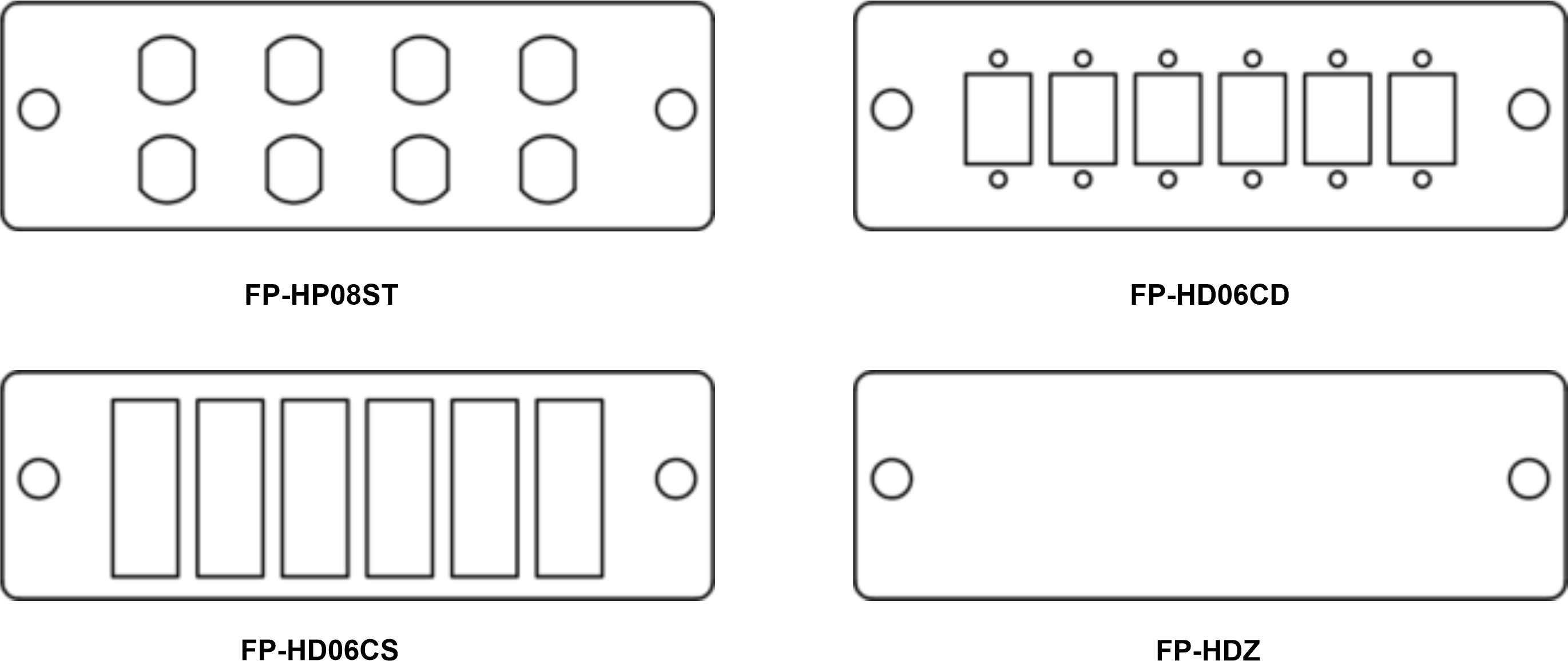

  MPO-HD2     BOX MPO-HD2
  FP-HD08ST     Front panel MPO-HD 8xST/FC/DIN d-hole
  FP-HD06CD     Front panel MPO-HD 6xSC/ST/FC duplex/ LC quad
  FP-HD06CS     Front panel MPO-HD 6xSC/E2000 simplex
  FP-HDZ     Front panel MPO-HD zaślepka

Wyposażenie standardowe:

▪ Box MPO-HD2 (1 szt),

▪ Front panel (do wyboru) (1 szt),

▪ Pokrywa górna (1 szt),

▪ Grzybki zatrzaskowe (do pokryw) (4 szt),

▪ Zatrzask(mocowanie do Chassis) (2 kpl).



Wyposażenie dodatkowe:

▪ Pigtaile światłowodowe,

▪ Adaptery światłowodowe,

▪ Osłonki spawów światłowodowych,

▪ Zaciski easy crimp ANT,

▪ Uchwyt na osłonki spawów lub zaciski easy crimp ANT.
