Pionowa Mufa Światłowodowa Hermetyczna to kompletny zestaw osprzętu do trwałego połączenia dwóch (lub większej ilości) odcinków kabla światłowodowego. Mufa jest instalowana w pozycji pionowej. Hermetyczne zamknięcie zrealizowane za pomocą gumowej uszczelki zabezpiecza spawy światłowodowe przed wpływem niekorzystnych warunków pracy. Idealnie nadaje się do pracy w studzienkach i zasobnikach teletechnicznych. Możliwość zamocowania mufy na ścianie lub na słupie. Uszczelnienie wprowadzanych kabli realizowane za pomocą rur termokurczliwy (obkurczy).

Właściwości:

▪ Wykonana z tworzywa ABS,

▪ Hermetyczne zamknięcie,

▪ 4 wejścia ø 20 mm + 1 wejście owalne ø 35 mm,

▪ Możliwość umieszczenia do 288 spawów,

▪ Organizator tub,

▪ Metalowy uchwyt centralnego elementu,

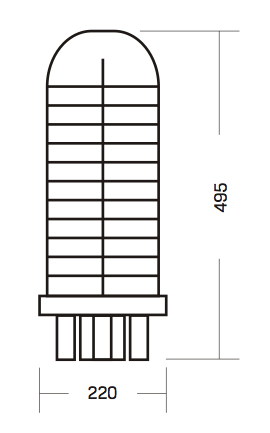

▪ Wymiary zewnętrzne: 495x ø 220 [mm] wysokość x szerokość.

Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN.

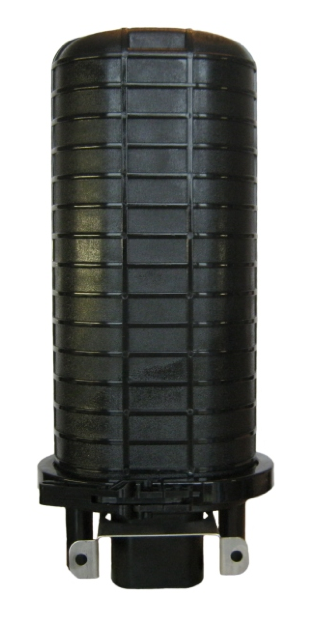

Zdjęcia:

Jak zamawiać:

FOSC DJS-74II   FOST D27

Pionowa mufa światłowodowa hermetyczna DJS-74II Kaseta spawów DIN48 (mieści do 48 osłonek spawów)

Dane techniczne:

▪ Kaseta spawów FOST D27 DIN48 (1 szt.),

▪ Klucz do śruby M8 (1 szt.),

▪ Folia aluminiowa samoprzylepna (1 arkusz 190x170 mm),

▪ Przewód uziemiający ø 1,5 mm (0,3 m),

▪ Samoprzylepne oznaczniki tub (1 kpl.),

▪ Komplet obkurczy (4 okrągłe + 1 owalny),

▪ Klamra do owalnego obkurcza (1 szt.),

▪ Opaski kablowe naturalne (8 szt.),

▪ Obejma nasłupowa (1 szt.),

▪ Organizator tub (1 szt.),

▪ Papier ścierny (1 szt.),

▪ Osuszacz (2 szt.),

▪ Uchwyt montażu naściennego (1 szt.).

Informacje:

▪ Mufa mieści do 6 kaset FOST D27,

▪ Mufa posiada dodatkowy uchwyt kabla,

▪ Mufa pakowana w karton.

Pliki do pobrania:







Sprawozdanie z badań
muf światłowodowych FOSC
