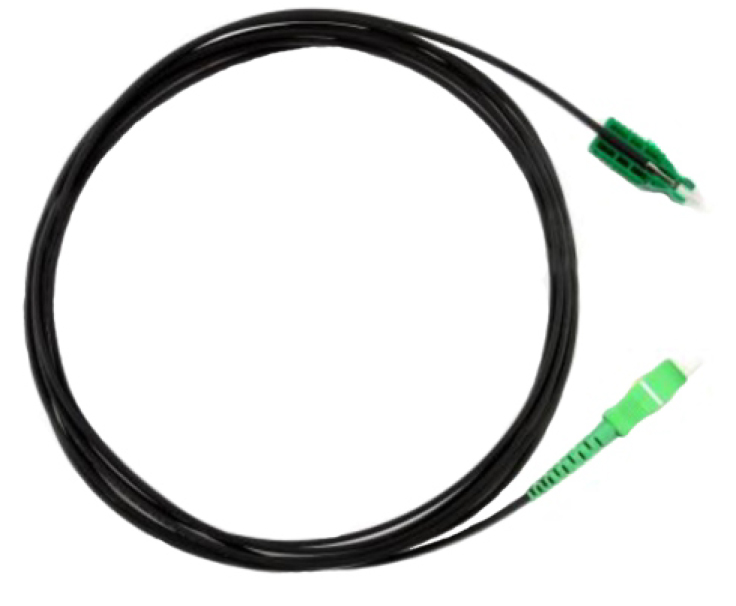

Patchcordy i Pigtaile Mini SC Q-Fiber

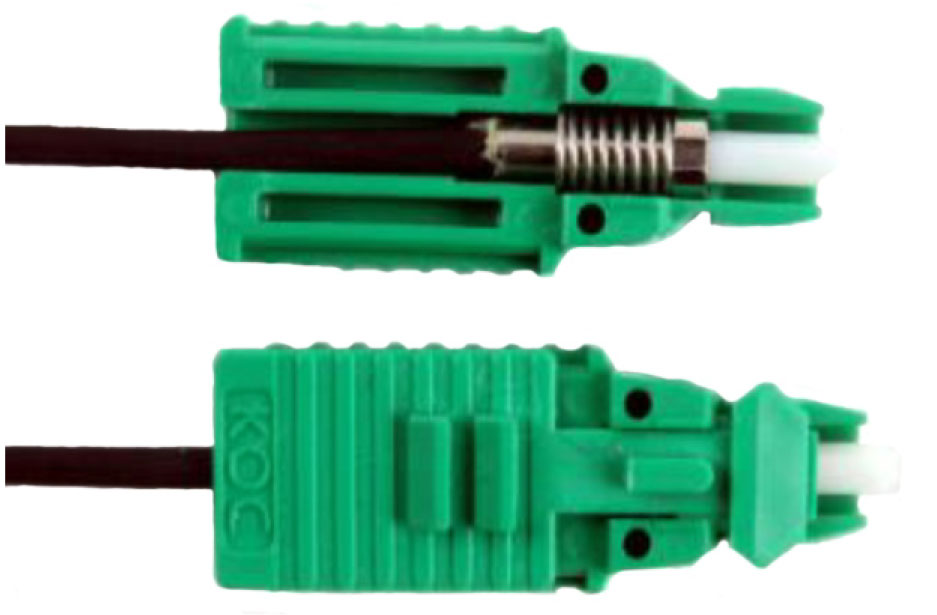

Patchcordy i Pigtaile Mini SC Q-Fibe służą do wykonywania podłączeń abonentów (np. modemu optycznego w punkcie końcowym). Ze względu na małe rozmiary złącza SC Mini instalator potrzebuje minimalnej wielkości otworu (średnica 4.5mm) w oknie lub ścianie domu abonenta. Umożliwia to szybką i prostą instalacje kabla. Patchcordy doskonale nadają się z jednej strony (złącze Mini SC) do układania w wąskich korytach kablowych oraz przełączania torów optycznych w przełaczniczach z drugiej strony. Jedna strona ma małe złącze, które składa się z ferruli z flangą oraz demontowalnej obudowy, ale druga strona to złącze, o standardowym rozmiarze.

Kabel z powłoką LSZH zapewnia nierozprzestrzenianie się płomieni oraz niepalność. Każdy produkt wytwarzany jest ściśle z zamówieniem klienta, co powoduje, że pigtaile i patchcordy Q-Fiber mogą być wykonywane w dowolnej konfiguracji. Przeznaczone są do zastosowań wewnątrz budynkowych oraz w przypadku kabla z powłąką FR-PU również nazewnątrz.

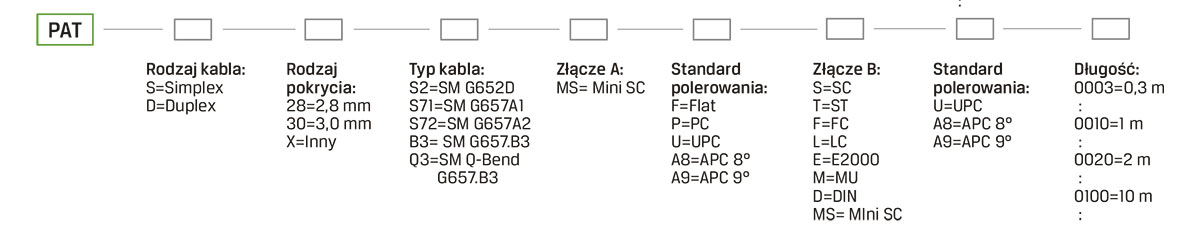

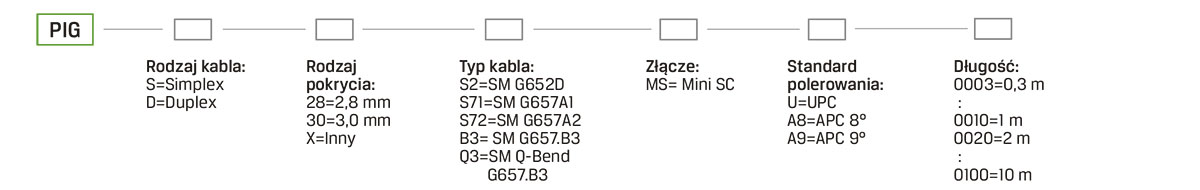

Właściwości:

▪ Dowolna długość (tolerancja dla długości):

▫ do 0,50m ± 5cm,▫ do 5m ± 10 cm,

▫ do 20m ± 20cm,

▫ Powyżej 20m ± 1%

▪ Kable LSOH, FR-PU

▪ Średnica kabla: 2.8mm lub 3.0mm

▪ Ceramiczna ferrula złączy,

▪ Instalacja w bardzo małym otworze (ø4.5mm) sciany (ø11 → ø4.5),

▪ Zgodność z normą RoHS.

Standard polerowania:

▪ UPC,

▪ APC 8°,

▪ APC 9°.

Zastosowanie:

CATV, Monitoring, Sieci LAN, FTTx.

Parametry złącz:

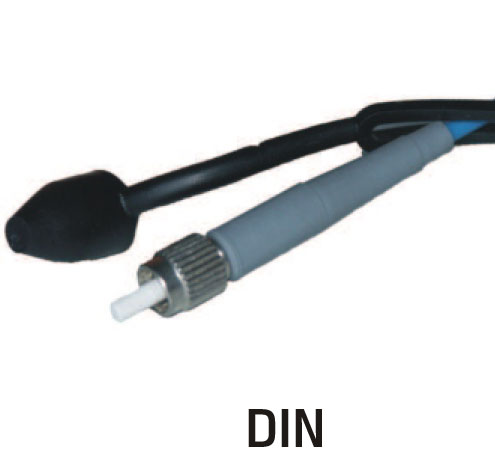

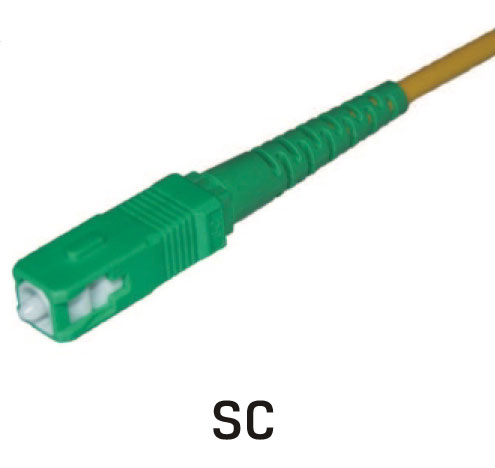

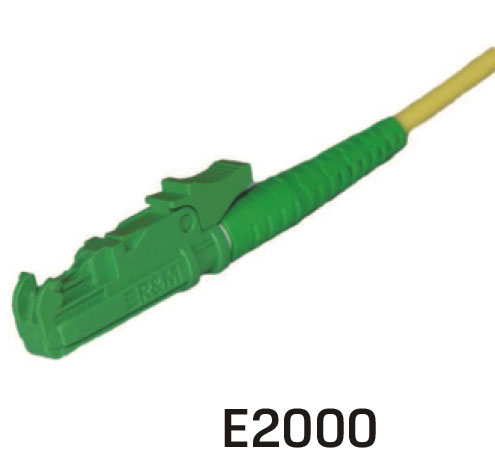

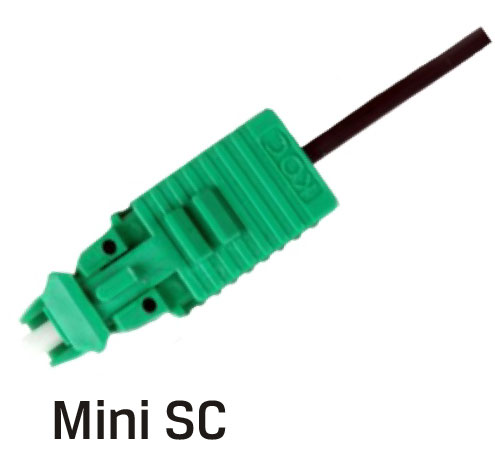

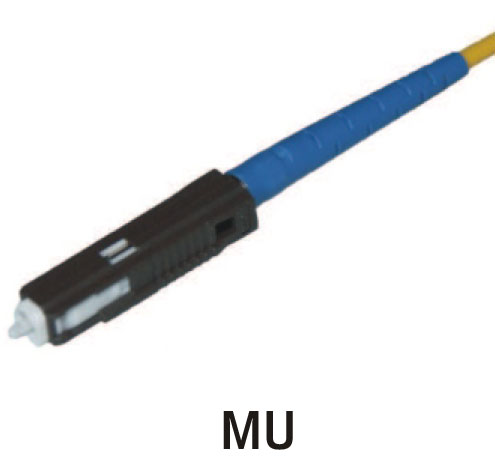

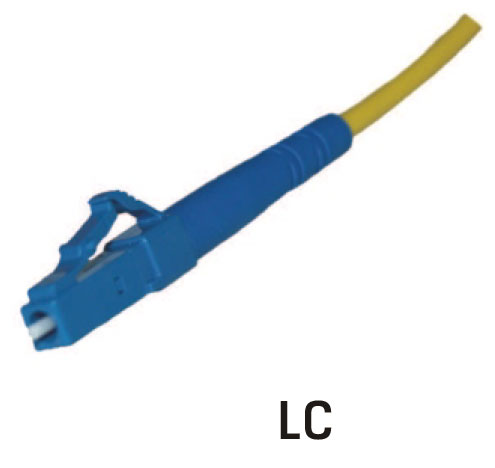

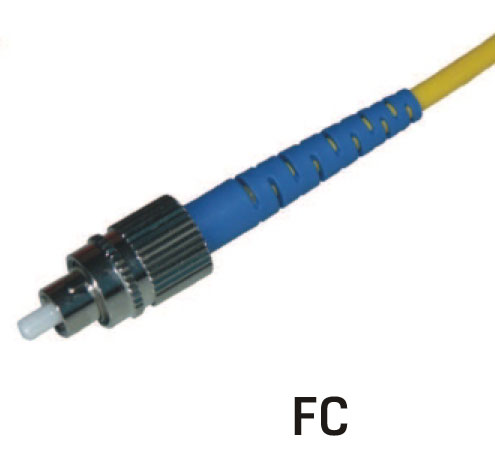

	Ferrula ceramiczna (Mini SC, SC, ST, FC, LC, MU, E2000, DIN)
	SM/PC		SM/APC
	Standard	Premium	Standard	Premium
Tłumienność maksymalna [dB]	≤ 0,5 (klasa C)	≤ 0,25 (klasa B)	≤ 0,5 (klasa C)	≤ 0,25 (klasa B)
Tłumienność typowa [dB]	≤ 0,25 (klasa C)	≤ 0,12 (klasa B)	≤ 0,25 (klasa C)	≤ 0,12 (klasa B)
Reflektancja [dB]	≥ 45 (klasa 2)	≥ 45 (klasa 2)	≥ 65 (klasa 1)	≥ 65 (klasa 1)
Promień krzywizny [mm]	5 ÷ 30 (klasa C)	7 ÷ 25 (klasa B)	5 ÷ 12 (klasa C)	5 ÷ 12 (klasa B)
Przesunięcie szczytu [µm]	0 ÷ 50 (klasa C)	0 ÷ 50 (klasa B)	0 ÷ 50 (klasa C)	0 ÷ 50 (klasa B)
Przesunięcie kątowe max. [°]	0,3 (klasa C)	0,2 (klasa B)	0,3 (klasa C)	0,2 (klasa B)
Wystawienie włókna* [nm]	-100 ÷ A** (klasa C)	-60 ÷ A** (klasa B)	-100 ÷ A** (klasa C)	-60 ÷ A** (klasa B)

* ujemna wartość oznacza wystawienie włókna
** wyliczone ze wzoru na podstawie innych parametrów geometrycznych, patrz wymagania techniczne na www.dll.com.pl
*** możliwość zamówienia złącz o innych parametrach, zgodnych ze standardami klienta

Instrukcja montażu:

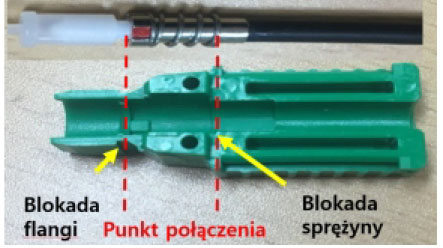

1. Punkt połączenia flangi ferruli i housingu (w przypadku SC/APC, należy włożyć ferrule kierując czerwony (lub czarny) znacznik ku górze).

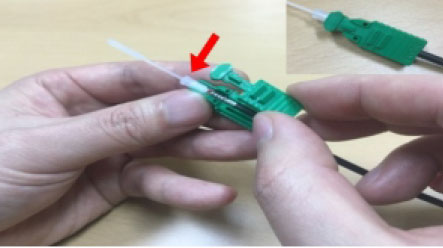

2. Ułóż flangę ferulli w miejscu punkcie połączenia w housingu, czerwony/czarny marker skieruj ku górze (złącza typu PC nie posiadają znacznika).

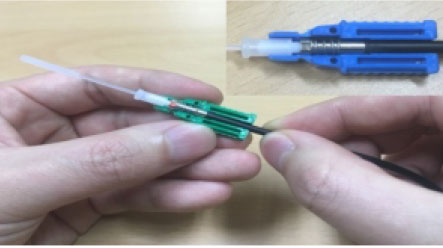

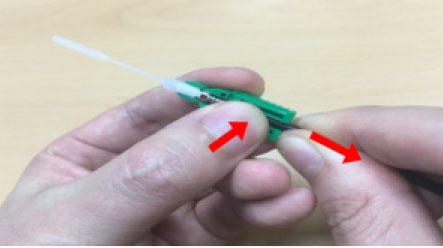

3. Pierwsze, połóż sprężyne w punkcie blokady sprężyny. Następnie ściśnij sprężynę lewą ręką i pociągnij kabel prawą ręką, ułóż flangę ferruli w punkcie połącznia.
