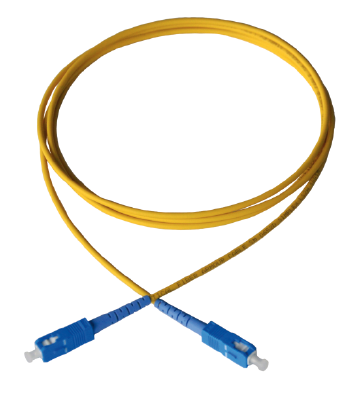

Patchcordy Zbrojone Q-Fiber

Patchcordy Zbrojone Q-Fiber to wysokiej klasy produkty technologii światłowodowej zapewniające transmisje sygnałów optycznych w trudnych warunkach środowiskowych. Ochrona mechaniczna włókien światłowodowych w przypadku nacisku na patchcord z siłą do 1000 [N/100mm] możliwa jest dzięki zastosowaniu bardzo wytrzymałego oplotu ze stali nierdzewnej. Zapewnia to ochronę przed uszkodzeniem wywołanym nadepnięciem na patchcord przez dorosłą osobę. Specjalna konstrukcja spełnia również funkcje ochrony przed gryzoniami. Średnica zewnętrzna kabli używanych do produkcji patchcordów zbrojonych jest odpowiednikiem standardowych wymiarów, oznacza to że nie zajmują one więcej miejsca w porównaniu do standardowych kabli. Patchcordy zbrojone to idealne rozwiązanie dla przemysłu, monitoringu oraz dla sieci FTTX. Każdy produkt wytwarzany jest ściśle z zamówieniem klienta, co powoduje, że patchcordy Q-Fiber mogą być wykonywane w dowolnej konfiguracji.

Właściwości:

  • Dowolna długość (tolerancja dla długości do 3 m: 3%, powyżej: 1%),
  • Kable LSOH,
  • Wytrzymałość kabla na nacisk 1000 [N/100mm] oraz na rozciąganie 1000 N,
  • Ceramiczna ferrula złączy,
  • Zgodność z normami ZN-05/TP SA-044, ZN-96/TPSA-07, IEC 61754, IEC 61755,
  • Zgodność z normą RoHS.

Standard polerowania:

  • Flat,
  • PC,
  • UPC,
  • APC 8°,
  • APC 9°.

Zastosowanie:

  • Telekomunikacja,
  • CATV,
  • Monitoring,
  • Przemysł,
  • Sieci LAN, MAN, WAN,
  • FTTx.

Parametry:


Ferrula ceramiczna (SC, ST, FC, LC, MU, E2000, DIN)
MM/PC SM/PC SM/APC
Standard
Premium
Standard
Premium Standard Premium
Tłumienność maksymalna [dB] ≤ 0,6 (klasa BM) ≤ 0,25 (klasa B) ≤ 0,5 (klasa C) ≤ 0,25 (klasa B) ≤ 0,5 (klasa C) ≤ 0,25 (klasa B)
Tłumienność typowa [dB] ≤ 0,35 (klasa BM)

≤ 0,12 (klasa B)

≤ 0,25 (klasa C) ≤ 0,12 (klasa B) ≤ 0,25 (klasa C) ≤ 0,12 (klasa B)
Reflektancja [dB] ≥ 20 (klasa 2M) ≥ 26 (klasa 4) ≥ 45 (klasa 2) ≥ 45 (klasa 2) ≥ 60 (klasa 1) ≥ 60 (klasa 1)
Promień krzywizny [mm] 5 ÷ 30 (klasa D) 5 ÷ 30 (klasa C) 5 ÷ 30 (klasa C) 7 ÷ 25 (klasa B) 5 ÷ 12 (klasa C) 5 ÷ 12 (klasa B)
Przesunięcie szczytu [µm] 0 ÷ 50 (klasa D) 0 ÷ 50 (klasa C) 0 ÷ 50 (klasa C) 0 ÷ 50 (klasa B) 0 ÷ 50 (klasa C) 0 ÷ 50 (klasa B)
Przesunięcie kątowe max. [°] 0,6 (klasa D) 0,3 (klasa C) 0,3 (klasa C) 0,2 (klasa B) 0,3 (klasa C) 0,2 (klasa B)
Wystawienie włókna* [nm] -100 ÷ A** (klasa D) -100 ÷ A** (klasa C) -100 ÷ A** (klasa C) -60 ÷ A** (klasa B) -100 ÷ A** (klasa C) -60 ÷ A** (klasa B)

* ujemna wartość oznacza wystawienie włókna
** wyliczone ze wzoru na podstawie innych parametrów geometrycznych, patrz wymagania techniczne na www.dll.com.pl
*** możliwość zamówienia złącz o innych parametrach, zgodnych ze standardami klienta

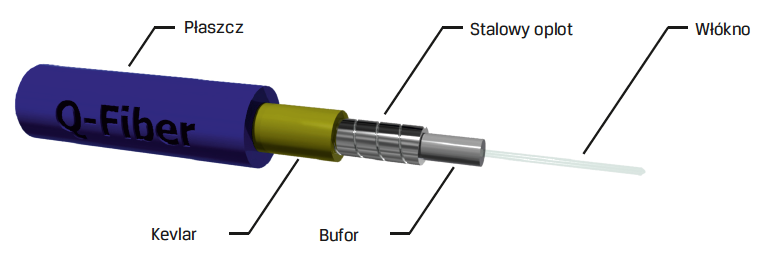

Konstrukcja kabla:

Typy złącz:

Patchcordy i Pigtaile Q-Fiber - Złącze ST Patchcordy i Pigtaile Q-Fiber - Złącze FCPatchcordy i Pigtaile Q-Fiber - Złącze SCPatchcordy i Pigtaile Q-Fiber - Złącze LC Patchcordy i Pigtaile Q-Fiber - Złącze MU

Patchcordy i Pigtaile Q-Fiber - Złącze E2000 Patchcordy i Pigtaile Q-Fiber - Złącze DIN

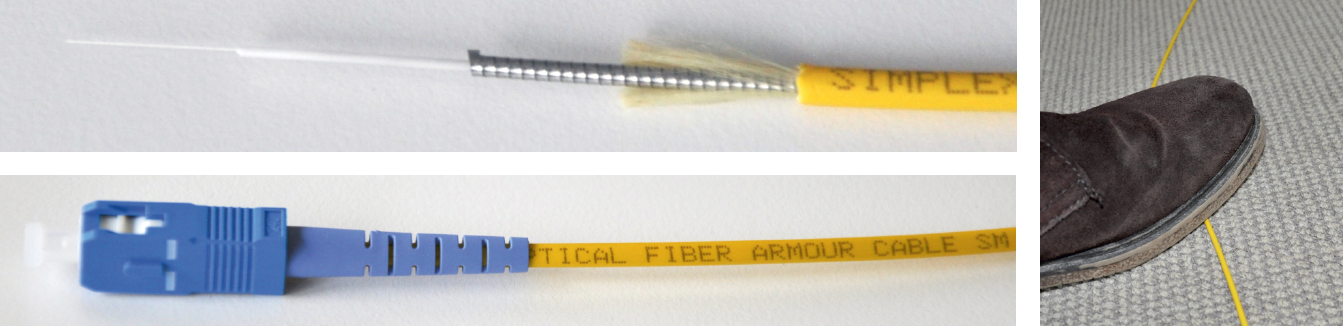

 Zdjęcia:

Jak zamawiać:

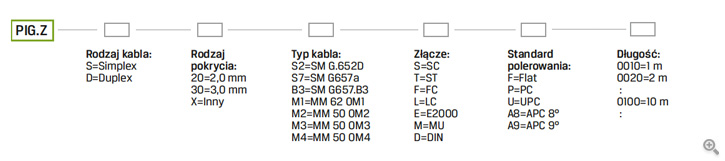

Pigtaile - Jak zamawiać

Patchcordy - Jak zamawiać

*Aby zamówić Pigtail/Patchcord Premium należy użyć kodu katalogowego postaci odpowiedniu PIG.Z.P lub PAT.Z.P
np.: PIG.Z.P-S-30-S2-S-U-0025

Informacje:

  • Pigtail / Patchcord pakowany w woreczek,
  • Do każdego produktu dołączany jest protokół pomiarowy,
  • Kapturki osłonowe na ferrule.
