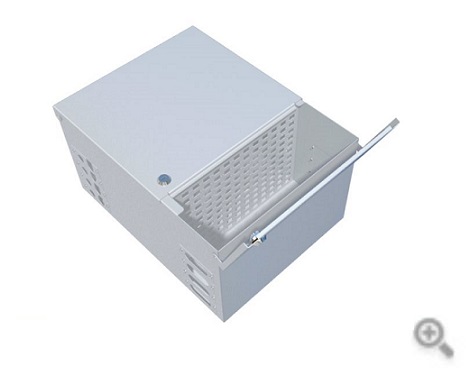

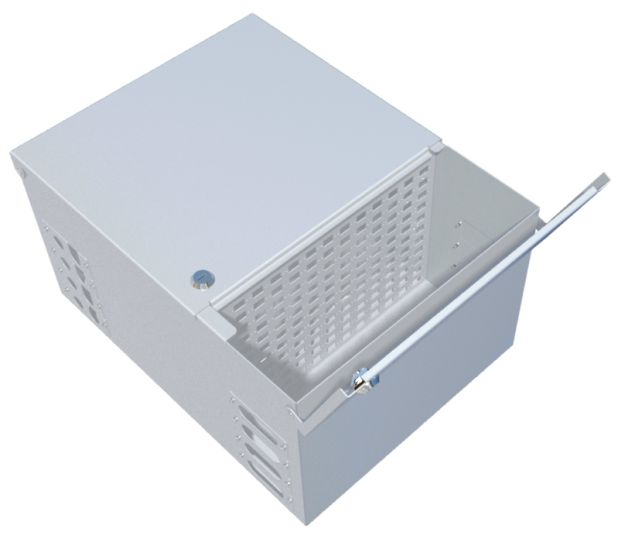

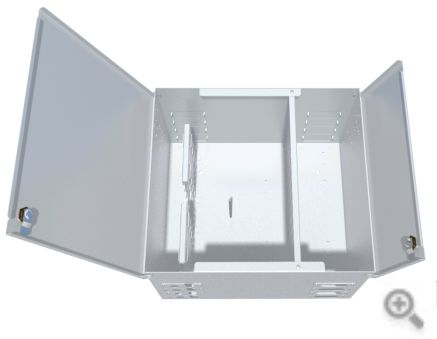

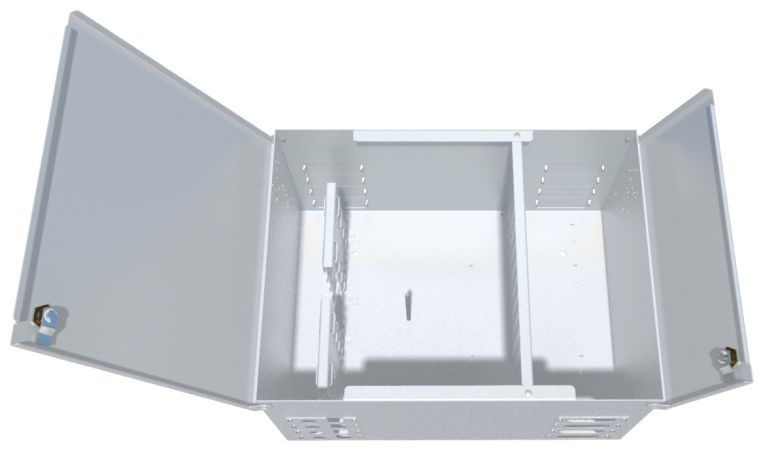

Naścienna Przełącznica Światłowodowa XL Q-Fiber może posłużyć jako zakończenie kablowe lub mufa połączeniowa. Składa się ze skrzyni oraz płyty rozdzielczej. Drzwiczki usadowione są na zawiasach i uzbrojone w zamki. Przełącznica jest dwusekwencyjna, umożliwia to oddzielenie części liniowej od komutacyjnej. Przetłoczenia w dnie przełącznicy oraz dodatkowe mocowania dają możliwość łatwego, funkcjonalnego i zarazem estetycznego organizowania kabli i pigtaili światłowodowych.







Właściwości:

▪ Wykonana z blachy stalowej 1.5 mm,

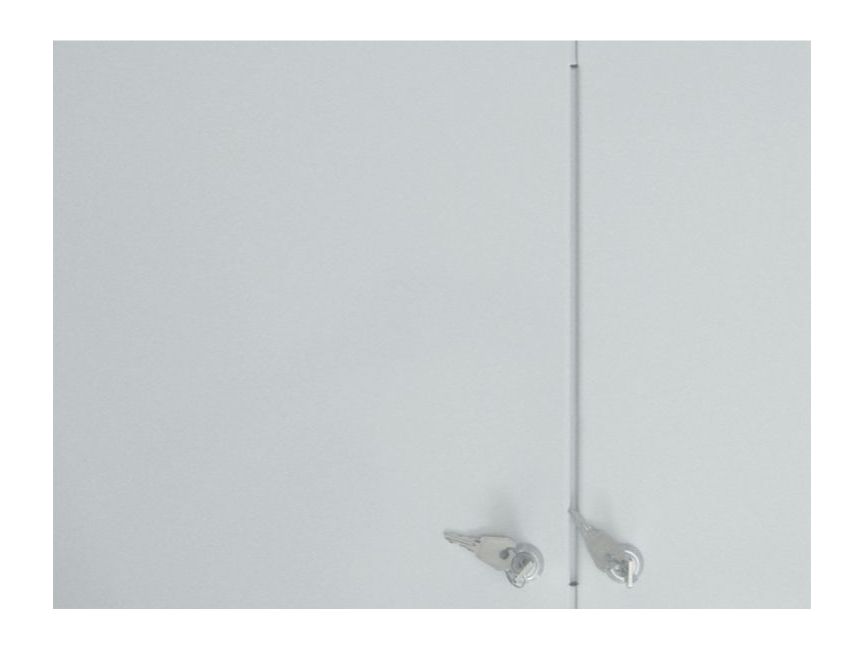

▪ Drzwiczki po stronie liniowej i komutacyjnej usadowione są na zawiasach i uzbrojone w zamki,
▪ Wymienne zaślepki umożliwiają zainstalowanie różnych przepustów kablowych,
▪ Przetłoczenia do mocowania kabli wewnątrz skrzyni,
▪ Malowanie proszkowe RAL 7035 połysk, inne kolory na zamówienie,

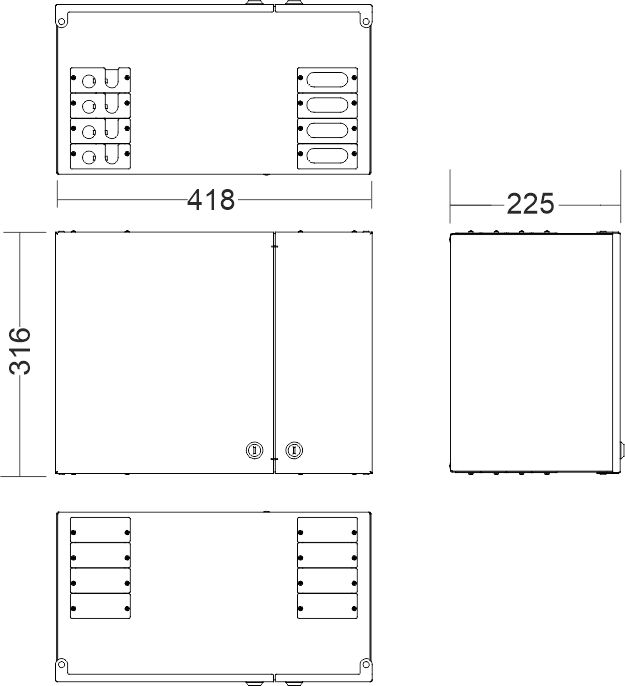

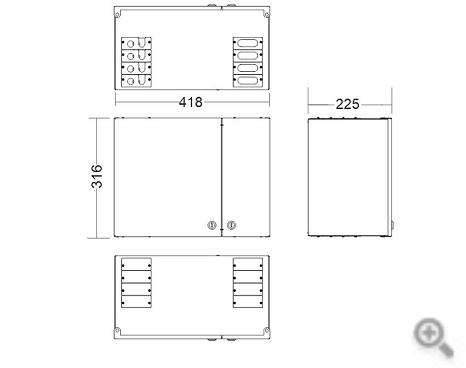

▪ Wymiary: 316x418x225 [mm] wysokość x szerokość x głębokość.



Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN.



Zdjęcia i wymiary:





 Jak zamawiać:



ODF-XL	Naścienna Przełącznica Światłowodowa XL

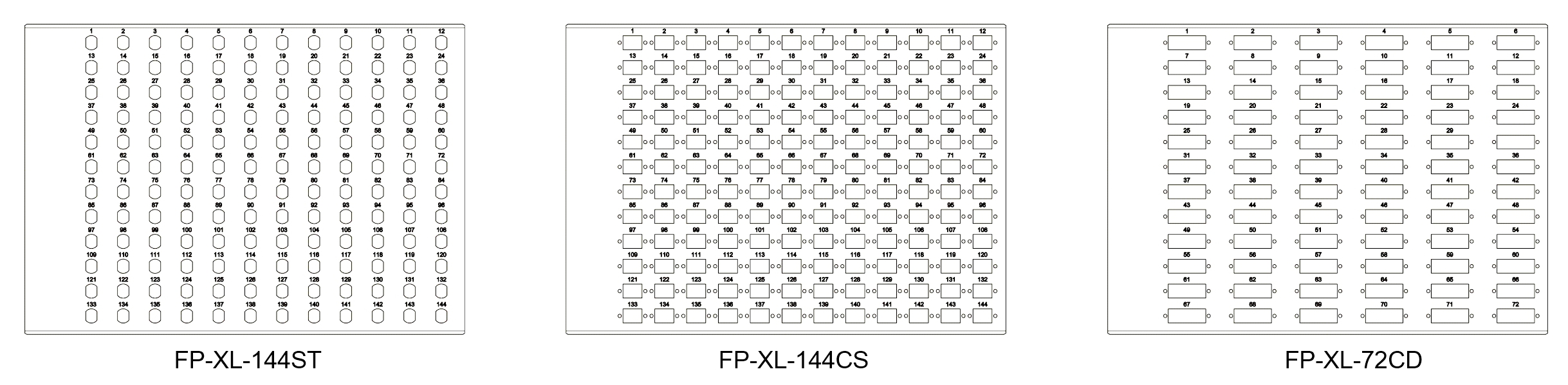

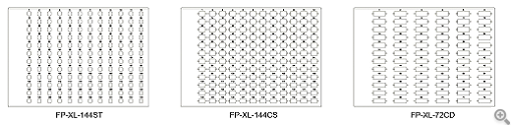

FP-XL-144ST	Front panel XL 144xST/FC/DIN d-hole
FP-XL-144CS	Front panel 144xSC/E2000 simplex*
FP-XL-72CD	Front panel 72xSC/ST/FC duplex / LC quad
	*pasują  adaptery LC/LX.5/MTRJ duplex SC foot print

Wyposażenie standardowe:

▪ Przepust kablowy M16x1,5 (ø kabla 5,5÷10 mm) (1 szt),

▪ Kołek montażowy ø 6x60 mm (4 szt),

▪ Opaska kablowa 75x2,5 mm (8 szt),

▪ Wiatraczek organizujący włókna światłowodowe (1 szt),

▪ Zaślepka 1xZ16+1xO16 (4 szt),

▪ Zaślepka owalna (4 szt),

▪ Zaślepka pełna (8 szt).

Wyposażenie dodatkowe:

▪ Zaślepki,

▪ Pigtaile światłowodowe,

▪ Adaptery światłowodowe,

▪ Zamki w dwóch kodach, możliwość zamówienia w jednym kodzie.

Informacje:

▪ Możliwość wykonania zaślepek pod indywidualne potrzeby,

▪ Przełącznica mieści 5 kaset DIN24 lub 10 kaset DIN24 WHITE

▪ Zamki w dwóch kodach, możliwość zamówienia w jednym kodzie,

▪ Produkt przystosowany do systemu FiberQuick,

▪ Przełącznica pakowana w karton.
