Naścienna Przełącznica Światłowodowa MIDDLE Q-Fiber może posłużyć jako zakończenie kablowe lub mufa połączeniowa. Składa się ze skrzynki oraz płyty rozdzielczej. Drzwiczki usadowione są na zawiasach i uzbrojone w zamki. Przełącznica jest dwusekcyjna, umożliwia to oddzielenie części liniowej od komutacyjnej. Przetłoczenia w dnie przełącznicy oraz organizator tub dają możliwość łatwego, funkcjonalnego i zarazem estetycznego organizowania kabli i pigtaili światłowodowych.

Właściwości:

▪ Wykonana z blachy stalowej 1,2 mm,

▪ Drzwiczki po stronie liniowej i komutacyjnej usadowione na zawiasach i uzbrojone w zamki,

▪ Wymienne zaślepki umożliwiają zainstalowanie różnych przepustów kablowych,

▪ Przetłoczenia do mocowania kabli wewnątrz skrzynki,

▪ Malowanie proszkowe RAL 7035 połysk, inne kolory na zamówienie,

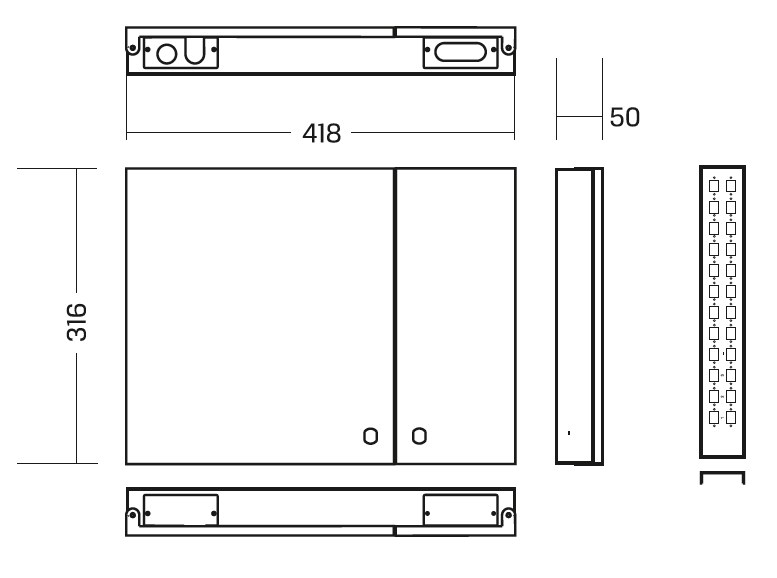

▪ Wymiary: 316x418x50 [mm] wysokość x szerokość x głębokość.

Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN.

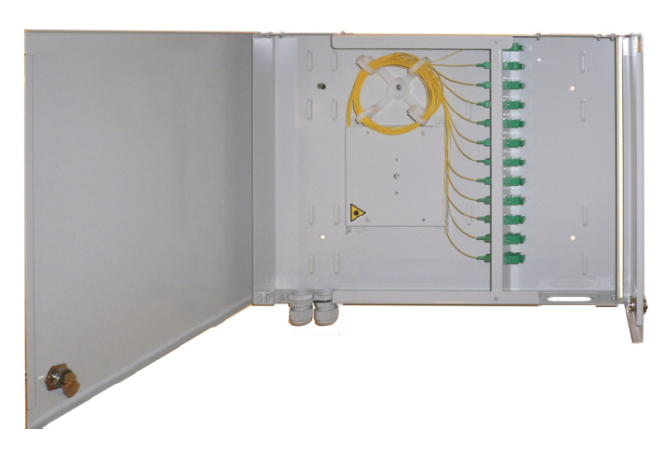

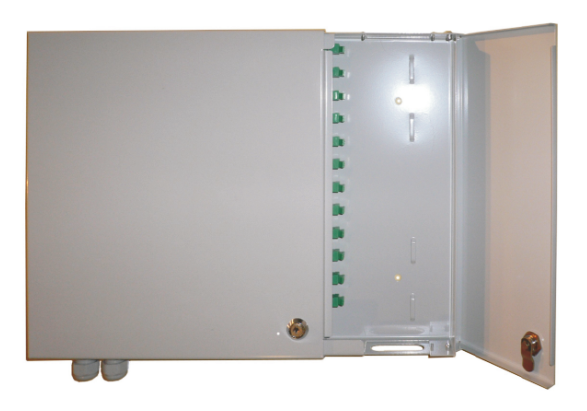

Zdjęcia:



Jak zamawiać:

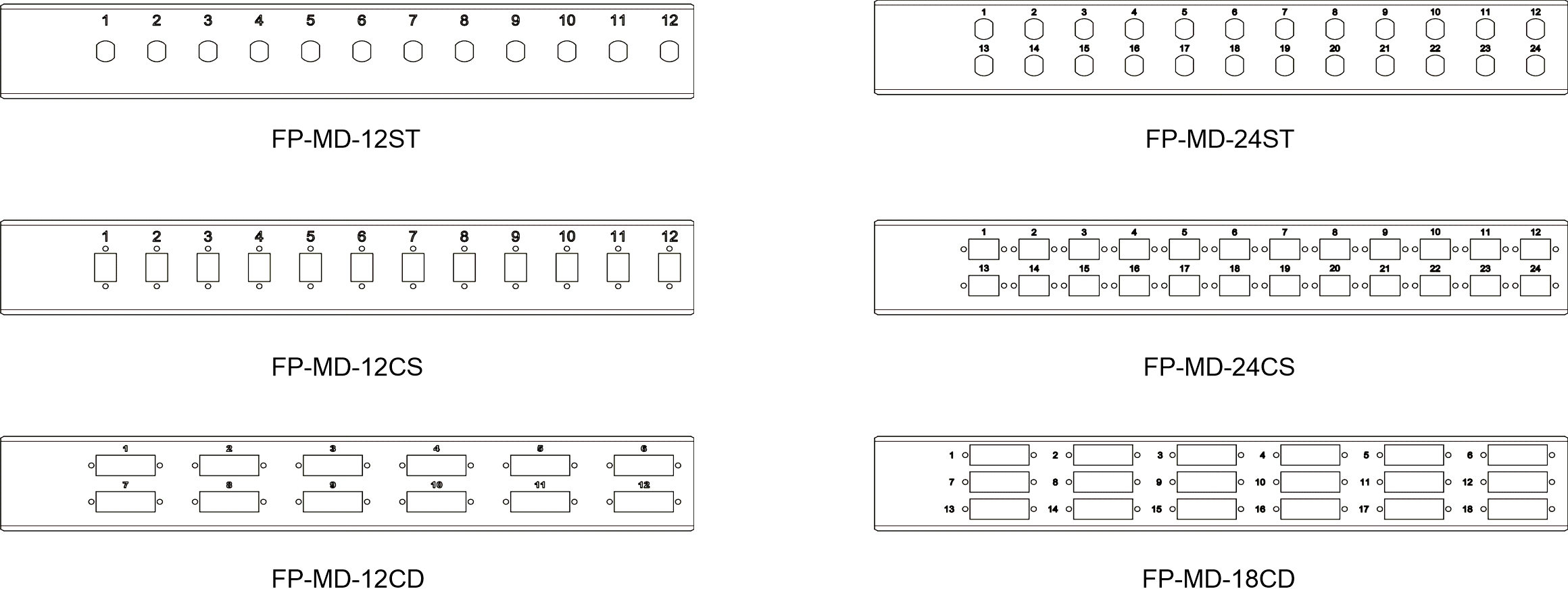

ODF-MIDDLE	Naścienna przełącznica światłowodowa MIDDLE
FP-MD-12ST	Płyta rozdzielcza MIDDLE 12xST/FC/DIN d-hole
FP-MD-24ST	Płyta rozdzielcza MIDDLE 24xST/FC/DIN d-hole
FP-MD-12CS	Płyta rozdzielcza MIDDLE 12xSC/E2000 simplex *
FP-MD-24CS	Płyta rozdzielcza MIDDLE 24xSC/E2000 simplex *
FP-MD-12CD	Płyta rozdzielcza MIDDLE 12xSC/ST/FC duplex / LC quad
FP-MD-18CD	Płyta rozdzielcza MIDDLE 18xSC/ST/FC duplex / LC quad
	* pasują adapter LC/LX.5/MTRJ duplex SC foot print

Wyposażenie standardowe:

▪ Przepust kablowy M16x1,5 (ø kabla 5,5÷10 mm) (1 szt),

▪ Kołek montażowy ø 6x60 mm (4 szt),

▪ Opaska kablowa 75x2,5 mm (8 szt),

▪ Wiatraczek organizujący włókna światłowodowe (1 szt),

▪ Zaślepka 1xZ16+1xO16 (1 szt),

▪ Zaślepka owalna (1 szt),

▪ Zaślepka pełna (2 szt).

Wyposażenie dodatkowe:

▪ Zaślepki,

▪ Pigtaile światłowodowe,

▪ Adaptery światłowodowe,

▪ Zamki w dwóch kodach, możliwość zamówienia w jednym kodzie.

Informacje:

▪ Możliwość wykonania zaślepek pod indywidualne potrzeby,

▪ Przełącznica mieści trzy kasety DIN24,

▪ Zamki w dwóch kodach, możliwość zamówienia w jednym kodzie,

▪ Produkt przystosowany do systemu FiberQuick,

▪ Przełącznica pakowana w karton.
