Przełącznica Światłowodowa Przemysłowa ODF-DIN SLIM przeznaczona jest głównie do krosowania kabli światłowodowych w rozbudowanych systemach automatyki. Dzięki swoim małym rozmiarom oraz uchwytowi na szynę DIN (TS35), nadaje się do zamocowania w każdej szafie. Przetłoczenia do mocowania kabli światłowodowych wewnątrz przełącznicy dają możliwość łatwego, funkcjonalnego i zarazem estetycznego organizowania kabli i pigtaili światłowodowych. ODF-DIN mieści do 12 spawów światłowodowych.

Właściwości:

▪ Wykonana z blachy stalowej 1,2 mm,

▪ Przetłoczenia do mocowania kabli wewnątrz skrzynki,

▪ Możliwość zamocowania uchwytu do montażu przełącznicy na szynie DIN,

▪ Trzy otwory na przepusty kablowe: M20x1,5,

▪ Możliwość zamocowania dławików zabezpieczających kabel przed złamaniem,

▪ Malowanie proszkowe RAL 7035 połysk, inne kolory na zamówienie,

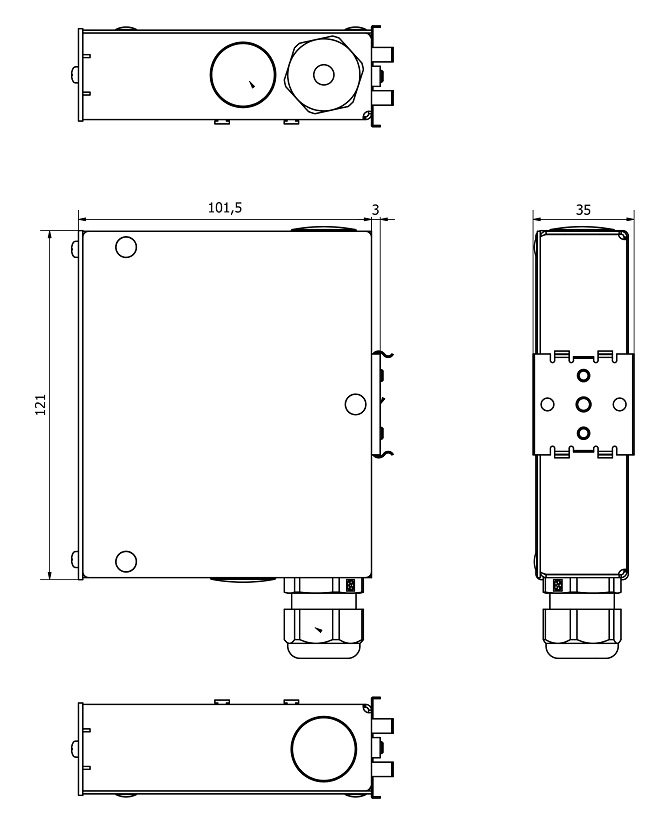

▪ Wymiary: 121x101,5x35 [mm] wysokość x szerokość x głębokość.

Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN, Automatyka.

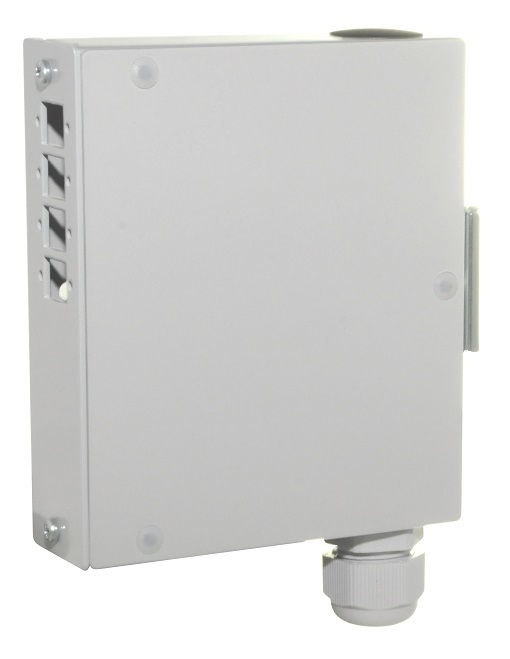

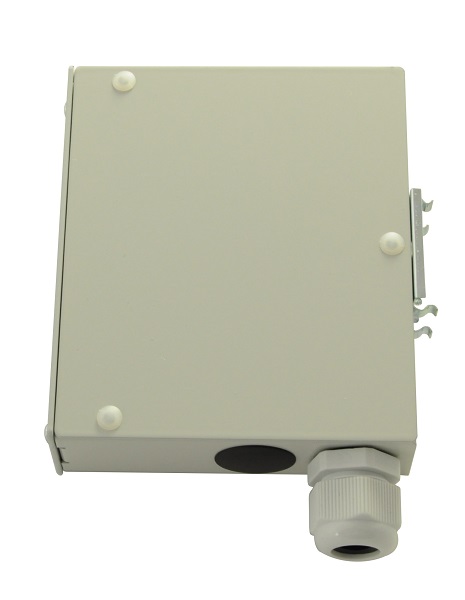

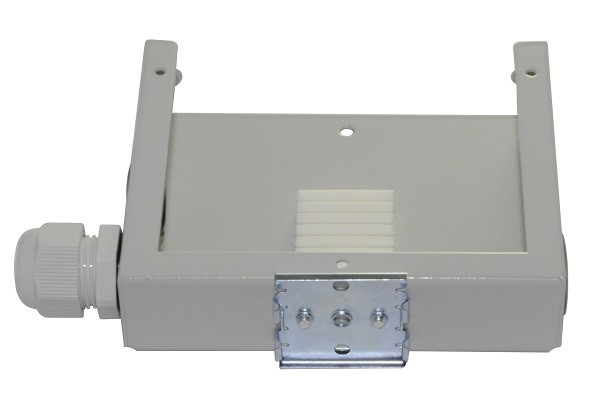

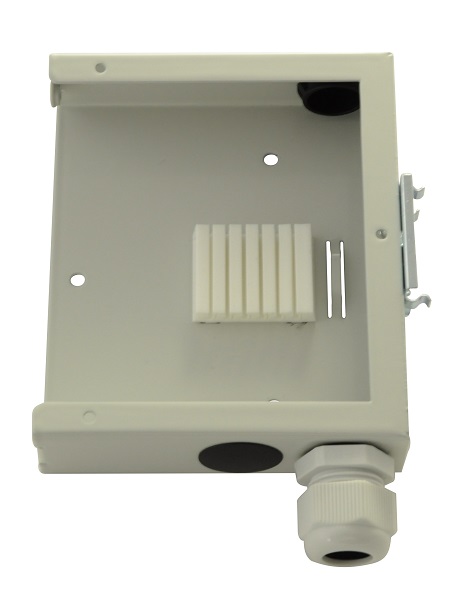

Zdjęcia:

Jak zamawiać:

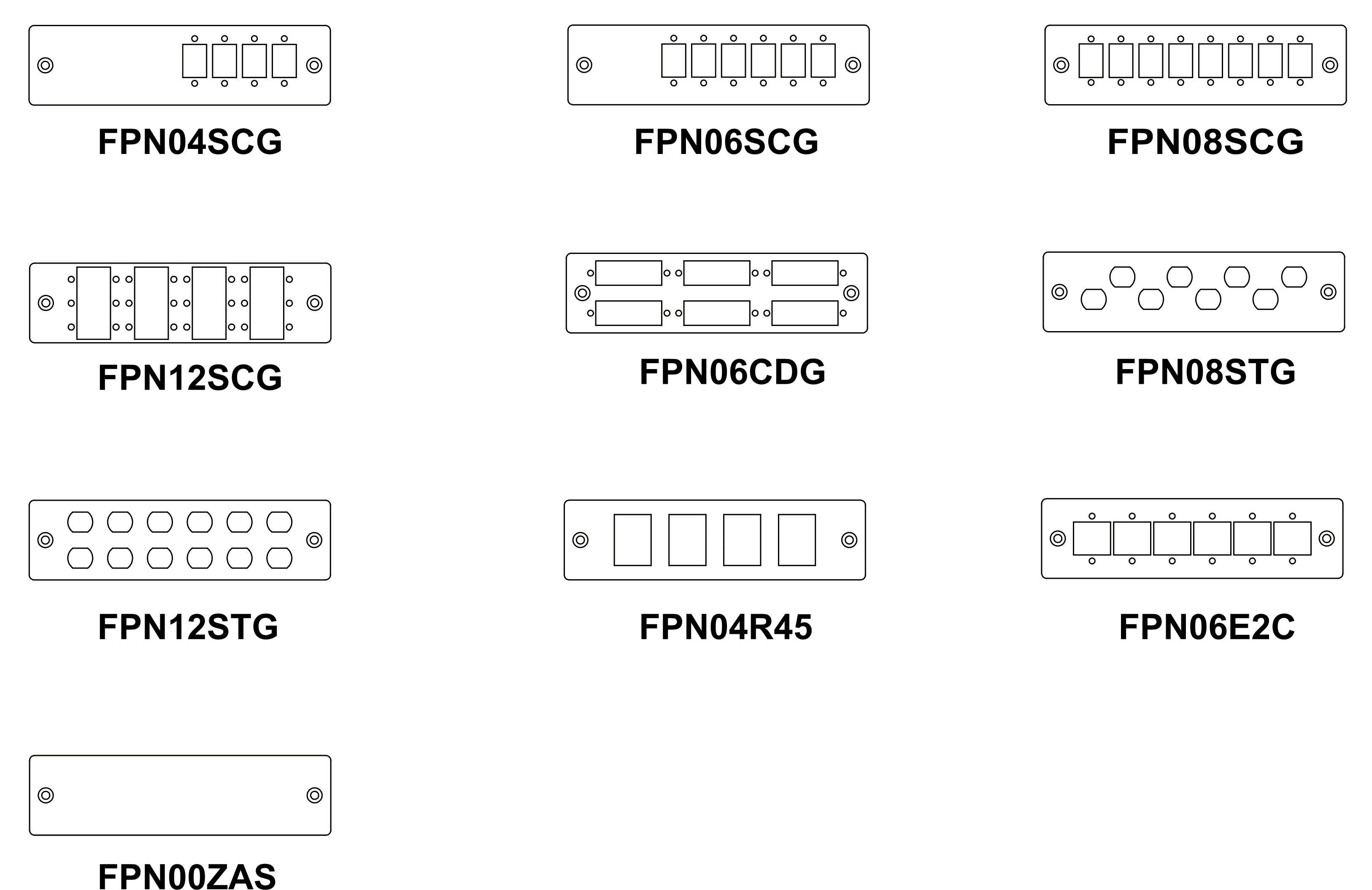

ODFWBDIN-S	Przełącznica przemysłowa ODF-DIN-SLIM
FPN04CSG	Płyta rozdzielcza ODF-DIN 4xSC/E2000 simplex*
FPN06CSG	Płyta rozdzielcza ODF-DIN 6xSC/E2000 simplex*
FPN08CSG	Płyta rozdzielcza ODF-DIN 8xSC/E2000 simplex*
FPN12CSG	Płyta rozdzielcza ODF-DIN 12xSC/E2000 simplex*
FPN06CDG	Płyta rozdzielcza ODF-DIN 6xSC duplex
FPN08STG	Płyta rozdzielcza ODF-DIN 8xST/FC/DIN d-hole
FPN12STG	Płyta rozdzielcza ODF-DIN 12xST/FC/DIN d-hole
FPN04R45	Płyta rozdzielcza ODF-DIN 4xRJ45 Keystone
FPN06E2C	Płyta rozdzielcza ODF-DIN 6xE2000 Compact
FPN00ZAS	Płyta rozdzielcza/zaślepka
UDTDIN	Uchwyt DIN do ODF-DIN na szynę TS35
	* pasują adapter LC/LX.5/MTRJ duplex SC foot print

Wyposażenia standardowe:

▪ Przepust kablowy M20x1,5 (ø kabla 6÷13 mm) (1 szt),

▪ Opaska kablowa 80x2,5 mm (6 szt),

▪ Zaślepka okrągła M19 (2 szt),

▪ Uchwyt na 12 osłonek spawów (1 szt),

▪ Uchwyt do montażu na szynie DIN (1 szt).

Wyposażenia dodatkowe:

▪ Pigtaile światłowodowe,

▪ Adaptery światłowodowe,

▪ Osłonki spawów światłowodowych.

Informacje:

▪ Przełącznica mieści do 12 spawów światłowodowych,

▪ Możliwość wyprowadzenia na panel czołowy do 12 połączeń.
