Przełącznica Światłowodowa Przemysłowa ODF-DIN przeznaczona jest głównie do krosowania kabli światłowodowych w rozbudowanych systemach automatyki. Dzięki swoim małym rozmiarom oraz uchwytowi na szynę DIN (TS35), nadaje się do zamocowania w każdej szafie. Przełącznica może być wyposażona w uchwyt do mocowania na ścianie. Przetłoczenia do mocowania kabli światłowodowych wewnątrz przełącznicy dają możliwość łatwego, funkcjonalnego i zarazem estetycznego organizowania kabli i pigtaili światłowodowych. ODF-DIN mieści do 12 spawów światłowodowych.

Właściwości:

▪ Wykonana z blachy stalowej 1,2 mm,

▪ Przetłoczenia do mocowania kabli wewnątrz skrzynki,

▪ Możliwość zamocowania uchwytu do montażu przełącznicy na szynie DIN,

▪ Możliwość zamocowania uchwytów do montażu przełącznicy na ścianie,

▪ Dwa otwory na przepusty kablowe: M16x1,5 oraz M20x1,5,

▪ Możliwość zamocowania dławików zabezpieczających kabel przed złamaniem,

▪ Malowanie proszkowe RAL 7035 połysk, inne kolory na zamówienie,

▪ Wymiary: 120x120x32 [mm] wysokość x szerokość x głębokość.

Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN, Automatyka.

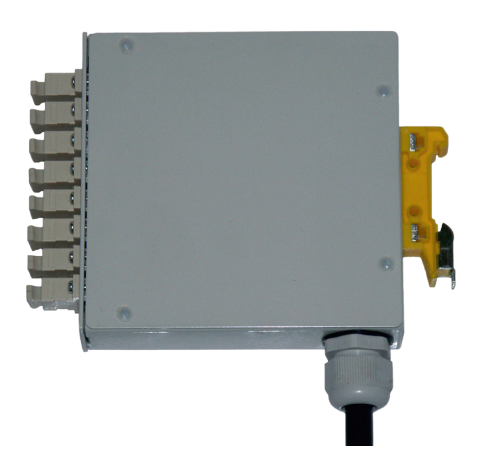

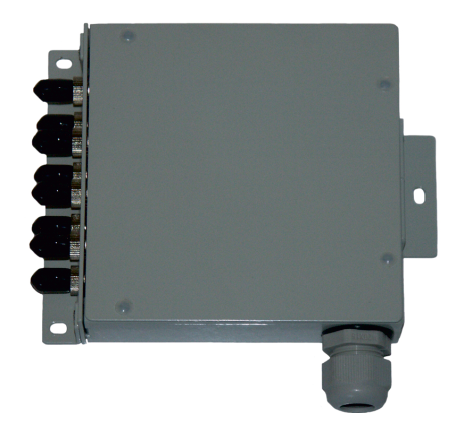

Zdjęcia:

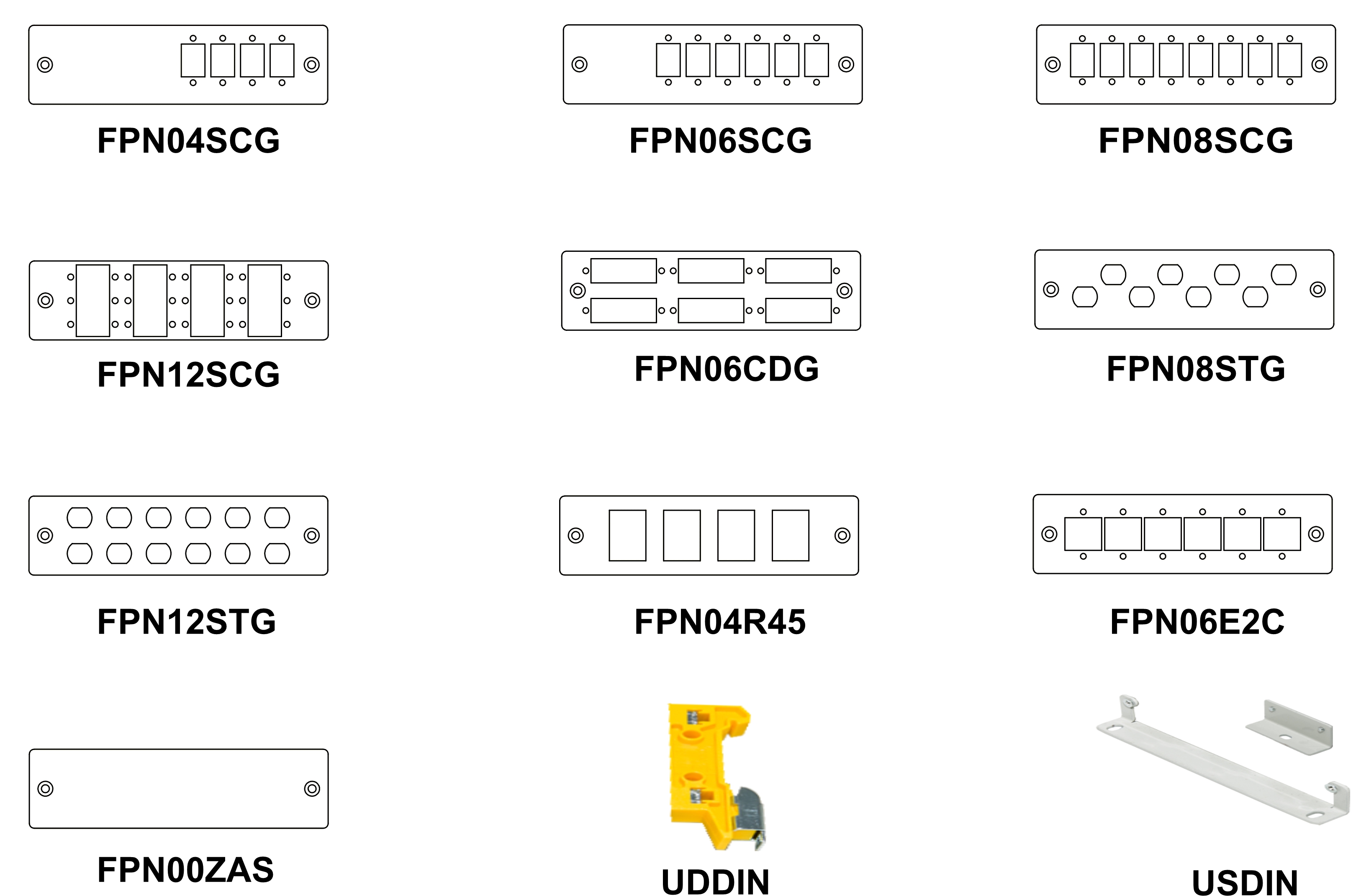

Jak zamawiać:



ODFWBDIN	Przełącznica przemysłowa ODF-DIN
FPN04CSG	Płyta rozdzielcza ODF-DIN 4xSC/E2000 simplex*
FPN06CSG	Płyta rozdzielcza ODF-DIN 6xSC/E2000 simplex*
FPN08CSG	Płyta rozdzielcza ODF-DIN 8xSC/E2000 simplex*
FPN12CSG	Płyta rozdzielcza ODF-DIN 12xSC/E2000 simplex*
FPN06CDG	Płyta rozdzielcza ODF-DIN 6xSC duplex
FPN08STG	Płyta rozdzielcza ODF-DIN 8xST/FC/DIN d-hole
FPN12STG	Płyta rozdzielcza ODF-DIN 12xST/FC/DIN d-hole
FPN04R45	Płyta rozdzielcza ODF-DIN 4xRJ45 Keystone
FPN06E2C	Płyta rozdzielcza ODF-DIN 6xE2000 Compact
FPN00ZAS	Płyta rozdzielcza/zaślepka
UDDIN	Uchwyt DIN do ODF-DIN na szynę TS35
USDIN	Uchwyt ścienny do ODF-DIN
	* pasują adapter LC/LX.5/MTRJ duplex SC foot print

Wyposażenia standardowe:

▪ Przepust kablowy M20x1,5 (ø kabla 6÷13 mm) (1 szt),

▪ Kołek montażowy ø 4x20 mm (3 szt),

▪ Opaska kablowa 80x2,5 mm (6 szt),

▪ Zaślepka okrągła (3 szt),

▪ Uchwyt na 12 osłonek spawów (1 szt),

▪ Uchwyt do montażu na szynie DIN lub do montażu naściennego (do wyboru).

Wyposażenia dodatkowe:

▪ Pigtaile światłowodowe,

▪ Adaptery światłowodowe,

▪ Osłonki spawów światłowodowych.

Informacje:

▪ Przełącznica mieści do 12 spawów światłowodowych,

▪ Możliwość wyprowadzenia na panel czołowy do 12 połączeń.
